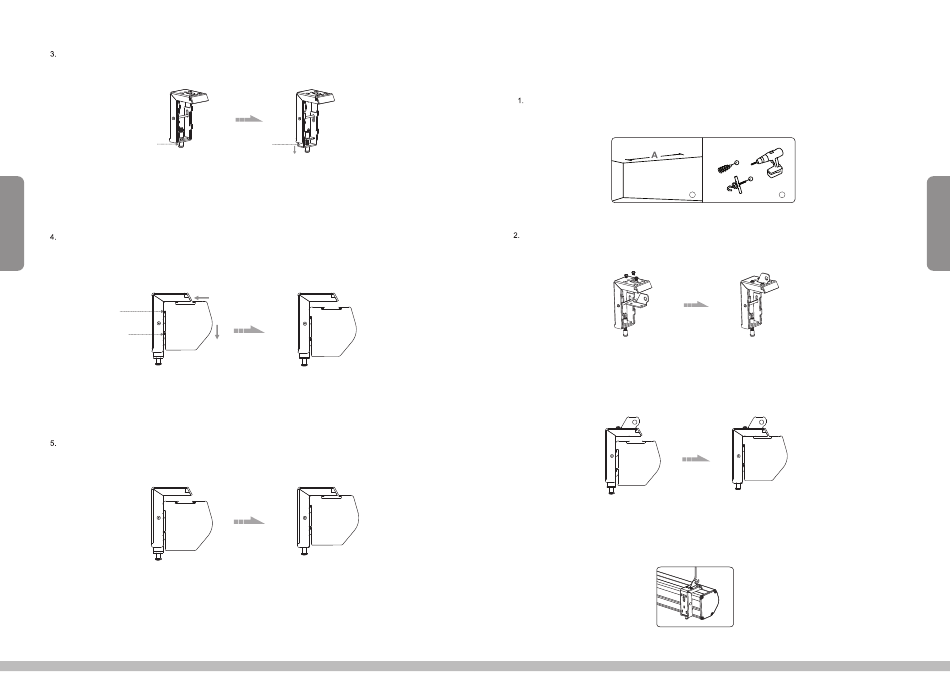

Desserrez la vis de blocage pour abaisser complètement la pince du support. ( Figure 6-7 )
Vis de fixation
Figure 6
3
Montez l'écran de projection en faisant glisser les rainures du carter sur les crochets des équerres. ( Figure 8-9 )
Crochet supérieur
Crochet inférieur
Figure 8
Serrez la vis de blocage pour fixer solidement l'écran en place. ( Figure 10-11 )
Figure 10
Déflecteur
Figure 7
Figure 9
Figure 11
DELUXX®
Installation suspension plafond
Chaque extrémité du boîtier de l'écran doit être montée avec un crochet de plafond (non fourni).
Assurez-vous que le système de suspension (câble et/ou crochet) peut supporter le poids de l'écran.
Percez deux trous pour les crochets de plafond utilisés et installez-les dans le plafond
avec des chevilles et le crochet (Fig. 12).
1
Figure 12
Utilisez trois vis M5x10mm pour fixer les anneaux de plafond aux équerres
comme indiqué (Fig. 13-14).
Figure 13
3. Fixez les équerres au carter comme indiqué sur les figures 15 et 16.
Figure 15
4. Placez les crochets à travers les anneaux pour suspendre l'écran de projection comme indiqué. Voir la figure 17.
Figure 17
DELUXX®
2
Figure 14
Figure 16
4
