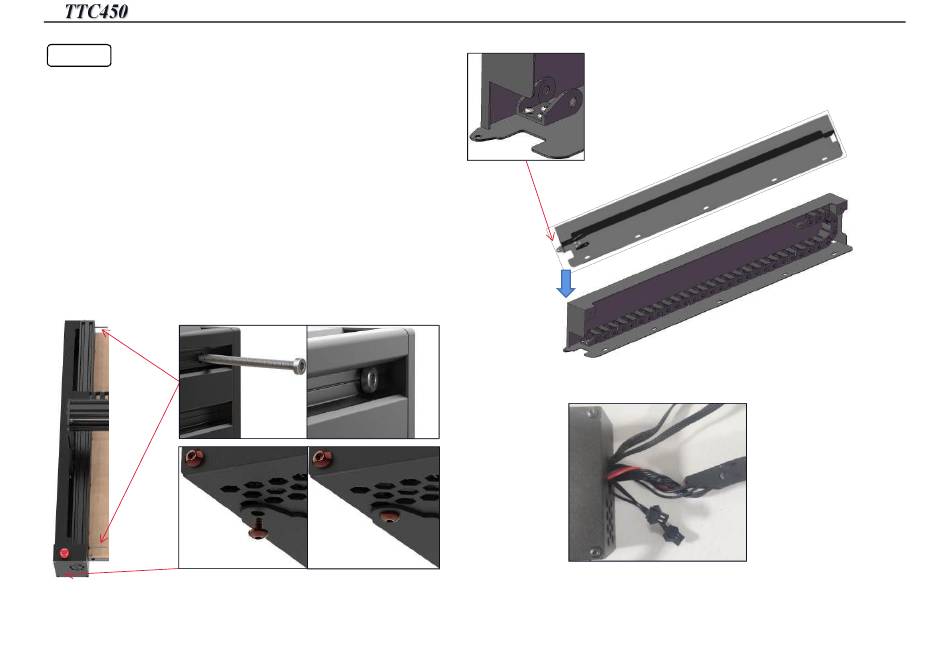

Montage des Y-Achsenschutzes und der Schleppkette
Schritt 13
Erforderliche Teile
-M3X5-Schraube*1
-Schrauben M3X40*2
-Schutz der linken Y-Achse*1
-2,0 Sechskantschlüssel
-2,5 Sechskantschlüssel
① erster Endschalter der Y-Achse, der an die Klemmen des Steuerkastens
angeschlossen ist, um die Anforderungen an die drahtlose Sequenz zu erfüllen
Schnappen Sie die Schleppkette des einen Endes des Steuerkastens in das linke Schutzblech der Y-Achse.
Die Schrauben ③M3X40 sind durch das Profil hindurch verriegelt.
Die Schrauben ④M3X5 sichern den Schaltkasten und das Schutzblech.
④
③
②
①
TTC450
einrichten
18
