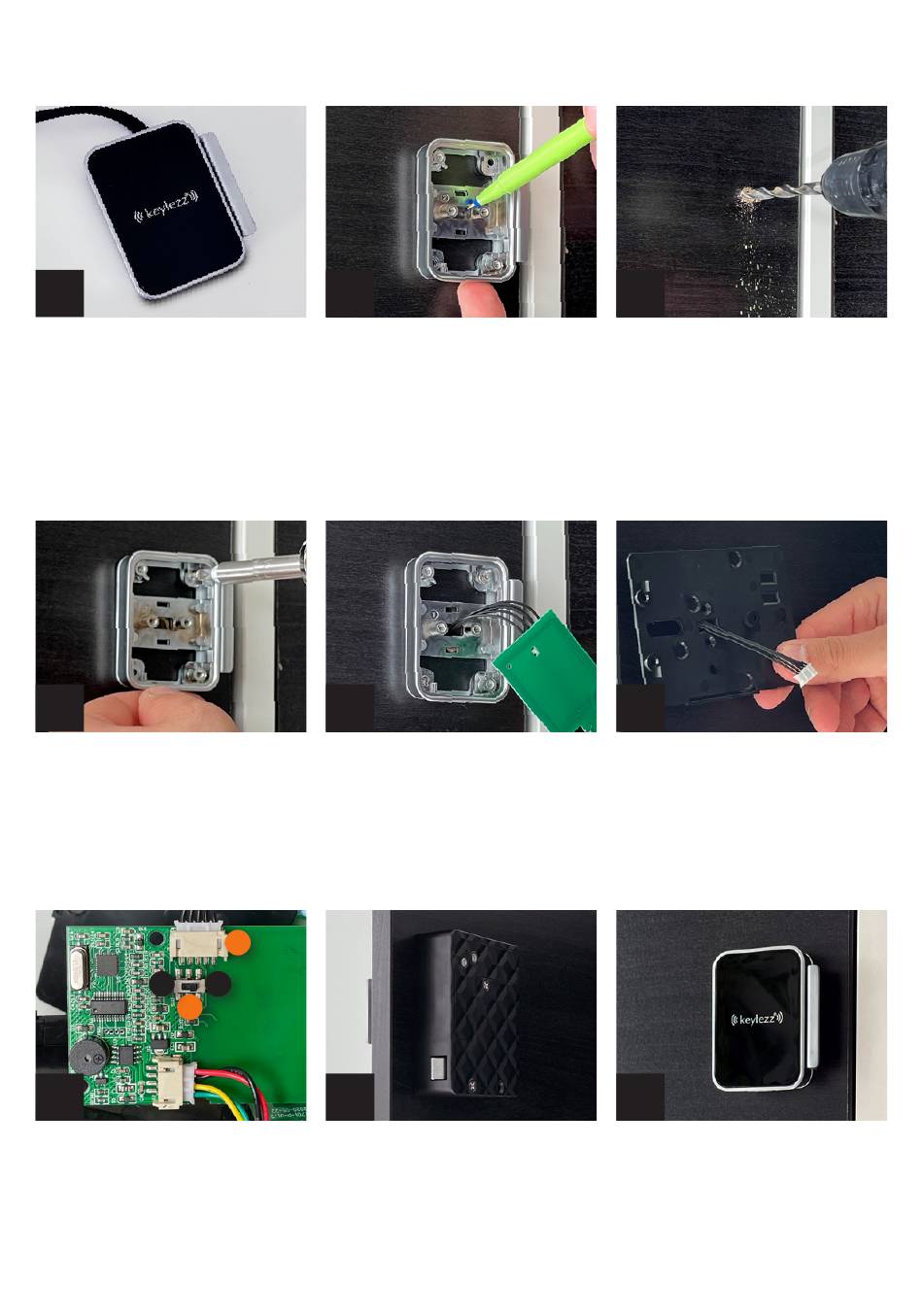

Montageanleitung – Keylezz® Außenantenne
1.
Front mit entsprechendem
Werkzeug an der Unterseite
entfernen. Platine lösen und
ebenfalls entfernen.
4.
Fixieren Sie das Schloss mit
den zwei mitgelieferten
Schrauben.
B
1
7.
Die beiden Schrauben der
Platine lösen und diese
umdrehen. Schalter (1) in
Position B (externe Antenne)
bringen und Verkabelung auf
den Steckplatz (2) setzen.
Keylezz® Fallenschloss – Basic Plus
2.
Halterung positionieren und
mittlere Öffnung markieren.
Positionierung des
Fallenschlosses
seite (Seite 12) berücksichti-
gen. Ideal ist ein Abstand von
3 cm zur Türkante.
5.
Schieben Sie die Kabel durch
die Öffnung und befestigen
Sie die Platine wieder. An-
schließend setzen Sie die
Front ein.
2
A
8.
Für die Position des Schlosses
beachten Sie die separate
Montageanleitung auf S. 8.
Ggf. muss die Kabelöffnung
erweitert werden, damit die
Kabel nicht abklemmen.
3.
Bohren Sie in die Front mit
einem Holzbohrer (10 mm)
Keylezz®
das Loch für die Kabelfüh-
auf der Rück- rung.
6.
Lösen Sie durch seitliches
Drücken den Deckel des
Keylezz® Fallenschlosses
und führen Sie die Kabel der
Außenantenne durch die zen-
trale Öffnung des Deckels.
9.
Fertig. Das Keylezz® Fallen-
schloss kann jetzt in Betrieb
genommen werden.
