keylezz BasicPlus Bedienungs- Und Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für keylezz BasicPlus
Inhaltszusammenfassung für keylezz BasicPlus

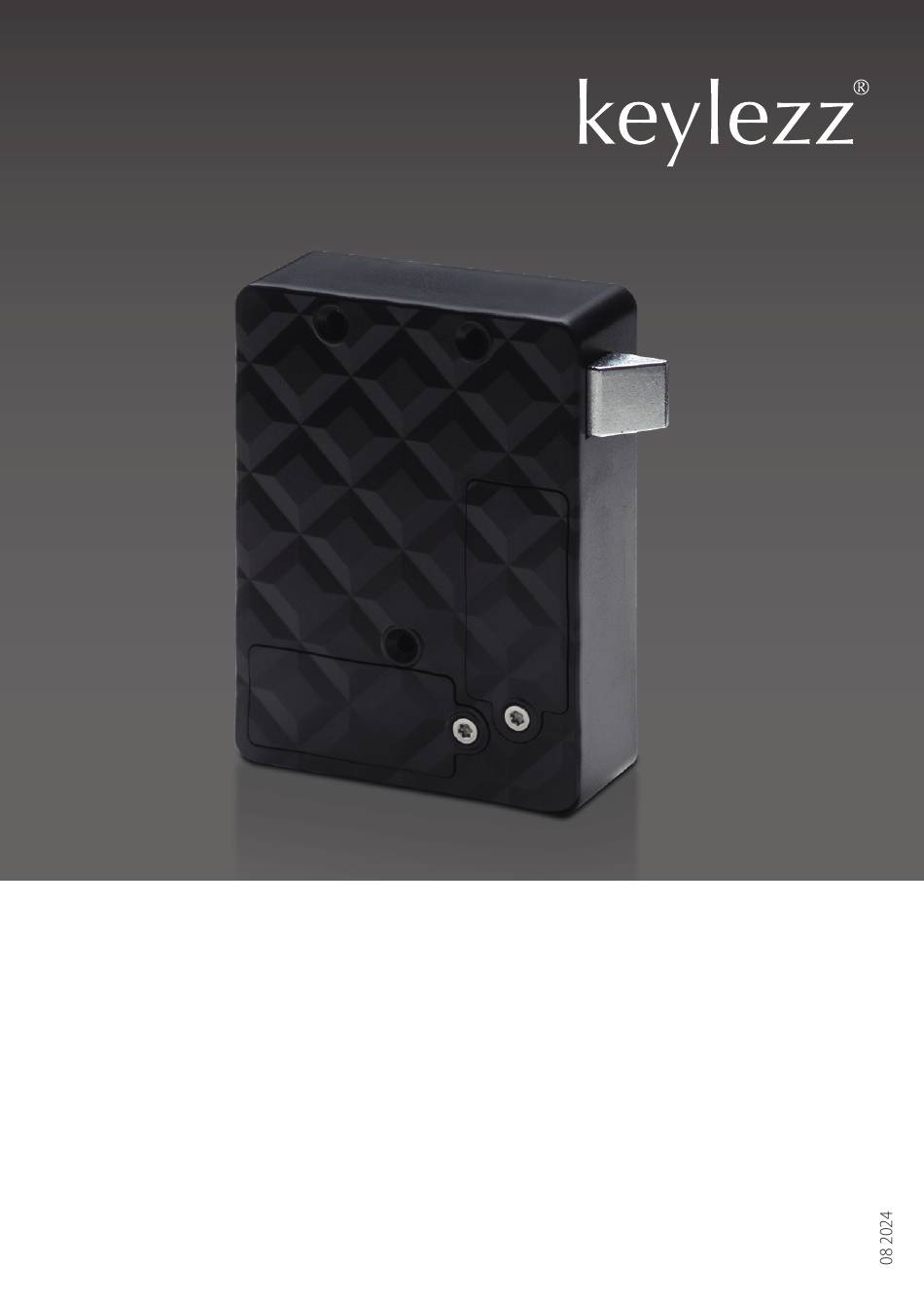

- Seite 1 Keylezz® Fallenschloss Basic Plus Bedienungs- und Montageanleitung...
-
Seite 2: Einzelkomponenten
Falle aus Vollmetall 2 x CR 123A 3V zur Befestigung Kartenset 3 x Master/Notöffnung Außenantenne Blechtürzubehör 1 x Testkarte User 1 x Moduswechsel Wichtig: Darstellungen können abweichen. Inhalt unterscheidet sich je nach Bestellung oder Musterbox. Keylezz® Fallenschloss – Basic Plus... -
Seite 3: Technische Daten
100 x 86,5 x 28,5 100 x 75 x 28,5 in mm (LxBxT) (ausgefahrene Falle, Schloss zu) (eingezogene Falle, Schloss offen) Öffnungen für Montageschrauben Wechselbare Falle Kabelöffnung bei Verwendung der Keylezz® Außenantenne Kennfeld /Lesefeld der Antenne Öffnung für Montageschraube Keylezz® Fallenschloss – Basic Plus... -
Seite 4: Batterien Einlegen / Wechseln
Feste Zuordnung oder Freelocker ® Das Keylezz Fallenschloss BasicPlus verfügt über zwei Modi, Freelocker und Feste Zuordnung, zwischen denen Sie wechseln können. Moduswechsel siehe Seite 7. 1. Feste Zuordnung (Fixcode / private mode) In diesem Modus werden die Nutzer dem Schloss fest zugeordnet. Dies erfolgt über die Mas- terkarte. -
Seite 5: Kartenbasierte Programmierung
4. Nachdem alle Benutzerkarten erfolgreich angelernt wurden ertönt eine kurze Melodie (B) Wichtig: Es können maximal 17 Benutzerkarten angelernt werden! Falls man in der vorgegebe- nen Zeit nicht geschafft hat alle Benutzerkarten anzulernen, bitte noch einmal die Schritte aus dem Abschnitt „Benutzerkarte anlernen“ wiederholen. Keylezz® Fallenschloss – Basic Plus... - Seite 6 4. Nachdem die Notöffnungskarten erfolgreich angelernt wurden ertönt eine kurze Melodie (B) Benutzerkarte(n) anlegen In diesem Modus ist das Anlernen der Benutzerkarten nicht notwendig. Jeder Nutzer, der eine Karte besitzt, kann sich einen nicht belegten Schrank aussuchen. Keylezz® Fallenschloss – Basic Plus...
-
Seite 7: Moduswechsel
• Feste Zuordnung (Fixcode): Das Schloss piept einmal (1x) Schloss auf Werkseinstellungen zurücksetzen Halten Sie hierzu eine der drei angelernten Masterkarten/Notöffnungskarten fünf Mal (5x) an das Lesefeld. Es ertönen zwei kurze Bestätigungstöne. Das Schloss wird automatisch auf die Werkseinstellungen zurückgesetzt. Keylezz® Fallenschloss – Basic Plus... - Seite 8 DIN links Tür: Türscharnier links, Falle des Schlosses ist links unten DIN rechts Tür: Türscharnier rechts, Falle des Schlosses ist rechts oben Keylezz® Fallenschloss – Basic Plus...
-
Seite 9: Montagehinweise
Montagedistanz für RFID-Signal (Alternative: Keylezz® Außenantenne, s. Seite 12) Den Montageabstand zwischen zwei Schlössern unbedingt beachten. Es besteht sonst die Gefahr, dass die RFID Lesefelder überlappen, sich dadurch stören und sich gegenseitig die Batterien entladen können. - Seite 10 Montage – Keylezz® Fallenschloss Wichtig: Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 11 berücksichtigen Horizontale Position des Schlosses an der Tür Innenkante der Seitenwand bis Gehäuse des Schlosses = 15 mm (siehe Position der Schrauben: • Innenkante der Wand bis zur 1. Öffnung für die Montageschraube = 37,5 mm...
-
Seite 11: Übersicht Und Maße Der Komponenten
Übersicht und Maße der Komponenten 67,50 37,50 3D-Ansicht Innenansicht Auswerfer Seitenwand Tür Keylezz® Fallenschloss 52,50 Ansicht Seite Keylezz® Fallenschloss Auswerfer 14,2 Keylezz® Fallenschloss – Basic Plus... -
Seite 12: Optionales Zubehör
Optionales Zubehör Keylezz® Außenantenne Die Keylezz Außenantenne kommt zum Einsatz, wenn: das Möbel eine Metalltür besitzt die Tür zu dick für das RFID Signal ist eine optische Statusbelegungsanzeige per LED Signal erforderlich ist (z. B. bei Freelocker: rot für besetztes Möbel) - Seite 13 Betrieb umdrehen. Schalter (1) in Montageanleitung auf S. 8. genommen werden. Position B (externe Antenne) Ggf. muss die Kabelöffnung bringen und Verkabelung auf erweitert werden, damit die den Steckplatz (2) setzen. Kabel nicht abklemmen. Keylezz® Fallenschloss – Basic Plus...
- Seite 14 Optionales Zubehör Keylezz® Metalltür-Set Für Metall- und Blechtüren bietet Keylezz® das Metalltür-Set, welches mittels einer Metall- platte eine einfache und schnelle Montage von der Keylezz® Außenantenne und dem Fallen- schloss ohne Bohren ermöglicht. Das Set besteht aus: Keylezz® Außenantenne Metallplatte...
- Seite 15 Öffnung des Deckels. Bringen Sie den Deckel wie- Fixieren Sie das Schloss mit Fertig. Das Keylezz® Fallen- der auf das Keylezz® Fallen- den drei mitgelieferten Ge- schloss kann jetzt in Betrieb schloss und platzieren Sie windeschrauben. genommen werden.
-
Seite 16: Bestimmungsgemäße Verwendung
Der Einsatz von Ersatzteilen von Drittherstellern kann zu Gefahren führen. Verwenden Sie nur Originalteile oder vom Hersteller freigegebene Teile. Für Schäden aus der Verwendung von nicht vom Hersteller freigegebenen Ersatzteilen übernimmt der Hersteller keine Haftung. Keylezz® Fallenschloss – Basic Plus... -
Seite 17: Eec-Konformitätserklärung
Explosions- und Brandgefahr. Verpacken Sie für den Transport der Schlösser die Batterie so, dass kein Kurzschluss entstehen kann (z. B. abkleben der Pole mit nichtleitendem Klebeband). Wichtig! Die Elektronik des Fallenschlosses von den restlichen Teilen trennen und nach lokalen Vorschriften und Richtlinien entsorgen. Keylezz® Fallenschloss – Basic Plus... - Seite 18 Keylezz® Turn Keylezz® Turn mit LED-Anzeige Edles Design LED-Anzeige und akustisches Signal für Beleg status, Berechtigung und Batteriestand Batteriewechsel von außen ohne den Schrank öffnen zu müssen Einfache Montage Optional mit Smartphone nutzbar...
