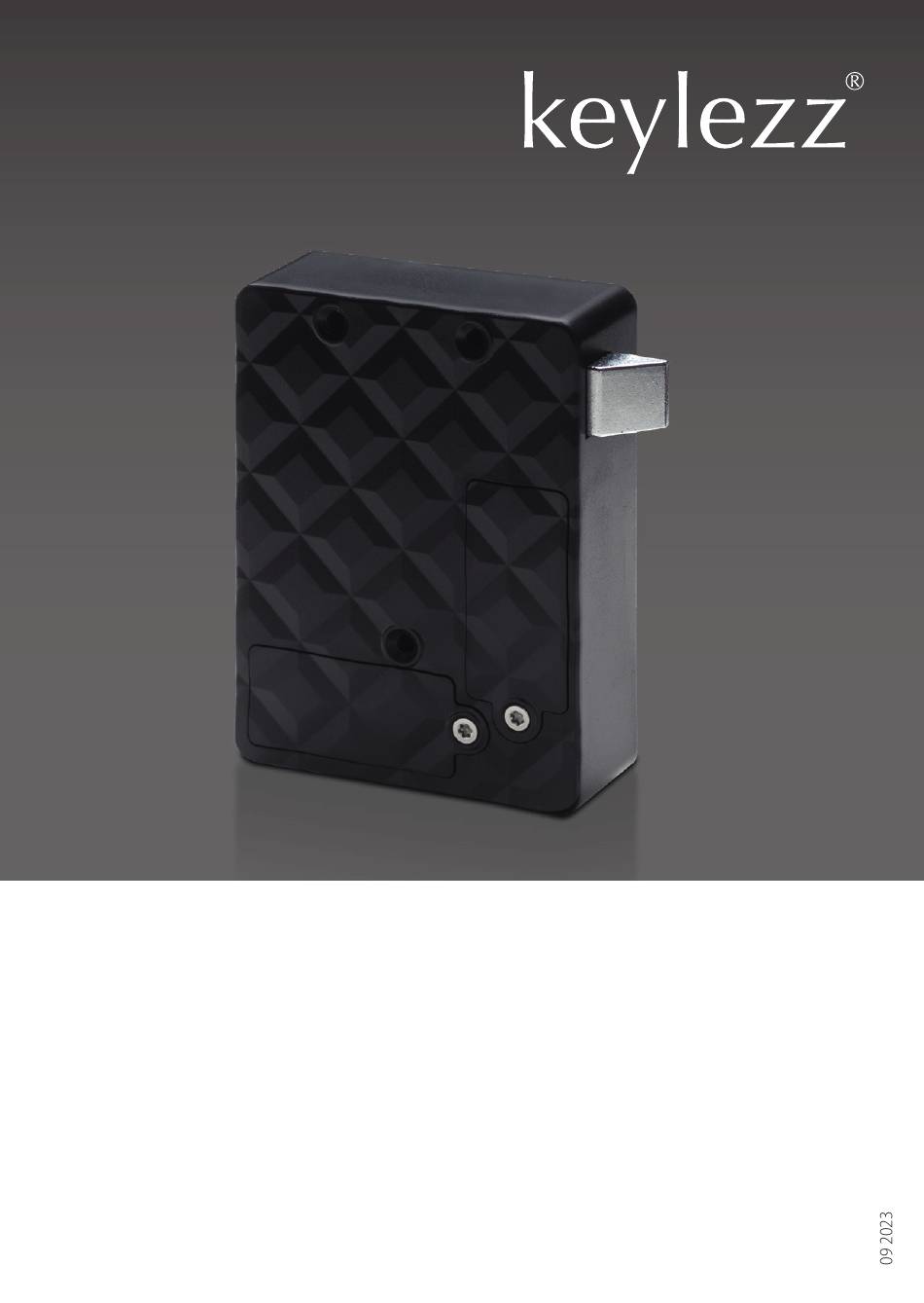

- Seite 1 Keylezz® Fallenschloss Multiflex Montageanleitung...
-
Seite 2: Verpackungsinhalt
Verpackungsinhalt Schließteil mit Sollbruchstelle und Federauswurf für die automatische Türöff nung Keylezz® Fallenschloss Batterien Schrauben mit Falle aus Vollmetall 2 x CR 123A 3V zur Befestigung Optional im Lieferumfang enthalten Musterbox Fixcode (Feste Zuordnung) LED-Diode 3 x Masterkarte 1 x Testkarte Schraubenzieher Außenantenne... - Seite 3 DIN links Tür: Türscharnier links, Falle des Schlosses ist links unten DIN rechts Tür: Türscharnier rechts, Falle des Schlosses ist rechts oben...
-
Seite 4: Montagehinweise
Montagedistanz Montagedistanz für RFID-Signal (Alternative: Keylezz® Außenantenne, s. Seite 11) für RFID-Signal (Alternative: Keylezz® Außenantenne, s. Seite 7) Den Montageabstand zwischen zwei Schlössern unbedingt beachten. Es besteht sonst die Gefahr, dass die RFID Lesefelder überlappen, sich dadurch stören und sich gegenseitig die Batterien entladen können. - Seite 5 Wichtig: Wichtig: Wichtig: Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 15 berücksichtigen Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 15 berücksichtigen Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 7 berücksichtigen Horizontale Position des Schlosses an der Tür...
-
Seite 6: Übersicht Und Maße Der Komponenten
Übersicht und Maße der Komponenten 67,50 37,50 3D-Ansicht Innenansicht Auswerfer Seitenwand Tür Keylezz® Fallenschloss 52,50 Ansicht Seite Keylezz® Fallenschloss Auswerfer 14,2 11 6... -
Seite 7: Optionales Zubehör
Optionales Zubehör Keylezz® Außenantenne Die Keylezz Außenantenne kommt zum Einsatz, wenn: das Möbel eine Metalltür besitzt die Tür zu dick für das RFID Signal ist eine optische Statusbelegungsanzeige per LED Signal erforderlich ist (z. B. bei Freelocker: rot für besetztes Möbel) - Seite 8 Montageanleitung – Keylezz® Außenantenne Front mit entsprechendem Halterung positionieren und Halterung positionieren und Bohren Sie in die Front mit Werkzeug an der Unterseite mittlere Öff nung markieren. mittlere Öffnung markieren. einem Holzbohrer (10 mm) entfernen. Platine lösen und Positionierung des Fallen- Positionierung des Fallen- das Loch für die Kabelfüh-...
- Seite 9 Optionales Zubehör Keylezz® Metalltür-Set Für Metall- und Blechtüren bietet Keylezz® das Metalltür-Set, welches mittels einer Metall- platte eine einfache und schnelle Montage von der Keylezz® Außenantenne und dem Fallen- schloss ohne Bohren ermöglicht. Das Set besteht aus: Keylezz® Außenantenne Metallplatte...
- Seite 10 Öff nung des Deckels. Bringen Sie den Deckel wie- Fixieren Sie das Schloss mit Fertig. Das Keylezz® Fallen- der auf das Keylezz® Fallen- den drei mitgelieferten Ge- schloss kann jetzt in Betrieb schloss und platzieren Sie windeschrauben.
