keylezz BasicPlus Bedienungs- Und Montageanleitung
Fallenschloss
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für keylezz BasicPlus
Inhaltszusammenfassung für keylezz BasicPlus

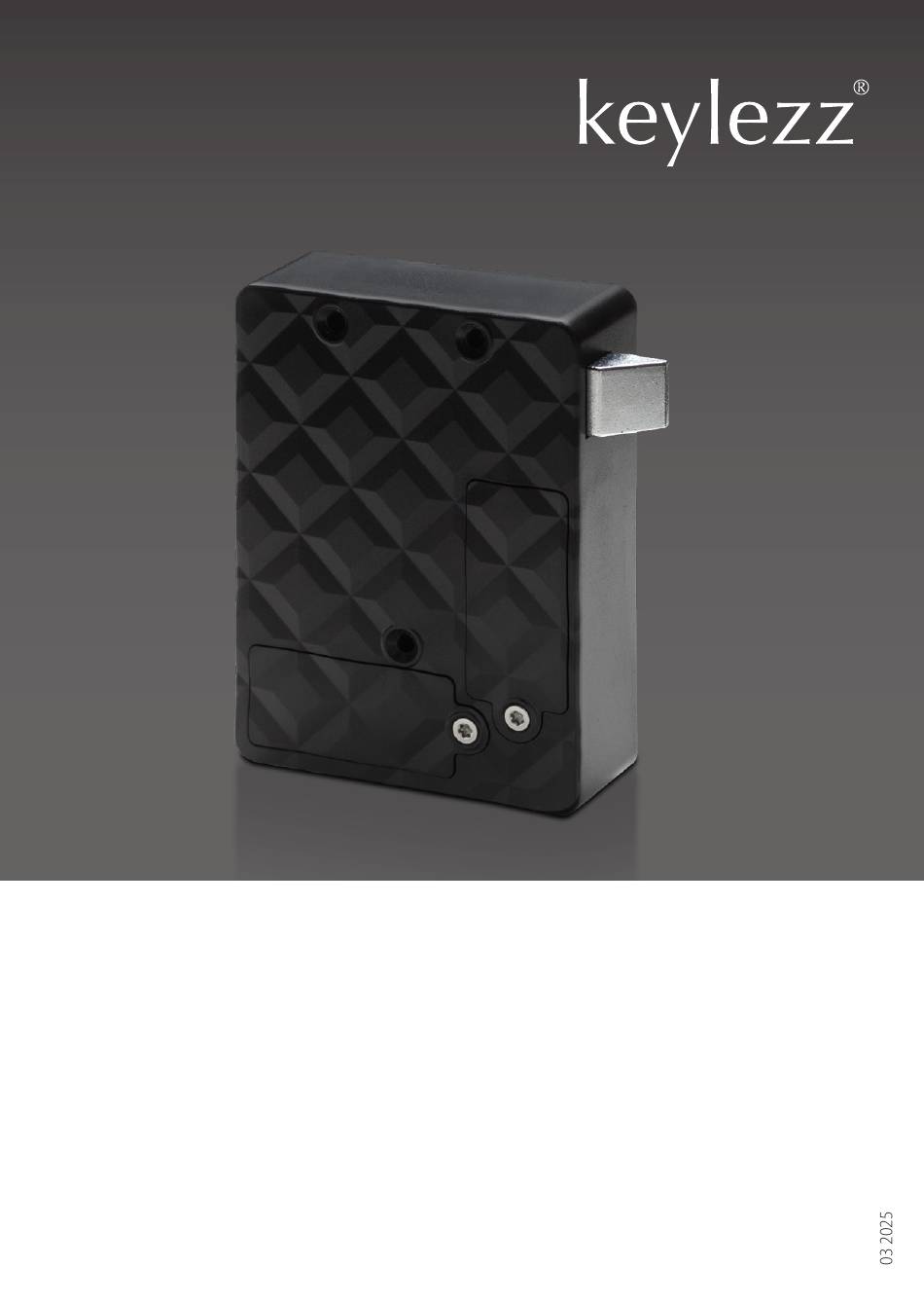

- Seite 1 Keylezz® Fallenschloss Basic Plus Bedienungs- und Montageanleitung...
-
Seite 2: Einzelkomponenten
Türöffnung Keylezz® Fallenschloss Lithiumbatterien Schrauben Basic Plus 2x CR 123A 3V Kartenset 3x Master/Notöffnung Keylezz® Außenantenne Blechtürzubehör 1x Testkarte User 1x Moduswechsel Wichtig: Darstellungen können abweichen. Inhalt unterscheidet sich je nach Bestellung oder Musterbox. Keylezz® Fallenschloss – Basic Plus... -
Seite 3: Technische Daten
100 x 75 x 28,5 in mm (LxBxT) (ausgefahrene Falle, Schloss zu) (eingezogene Falle, Schloss offen) Öffnungen für Montageschrauben Öffnung / RESET-Button zum Zurücksetzen Wechselbare Falle Kabelöffnung bei Verwendung der Kennfeld /Lesefeld Keylezz® Außenantenne der Antenne Öffnung für Montageschraube Keylezz® Fallenschloss – Basic Plus... -
Seite 4: Batterien Einlegen / Wechseln
User-Karte zugesperrt und wird nach der Nutzung wieder für neue Nutzer frei- gegeben. Feste Zuordnung (Fixcode / private mode) In diesem Modus werden die Nutzer dem Schloss fest zugeordnet. Hier können im Vergleich zum Freelocker-Modus mehrere Nutzer (max.17) auf ein Schloss berechtigt werden. Keylezz® Fallenschloss – Basic Plus... -
Seite 5: Kartenprogrammierung
5. Das Schloss kann jetzt benutzt werden Notöffnung vornehmen Halten Sie die Notöffnungs-Karte einmal an das Lesefeld, ein kurzer Piepton ertönt und das Schloss öffnet. Wichtig: Nach einer Notöffnung bleibt das Schloss geöffnet und der Schrank steht wieder zur freien Verfügung. Keylezz® Fallenschloss – Basic Plus... -
Seite 6: Feste Zuordnung (Fixcode / Private Mode)
Mit User-Karten sind auch Ihre bereits im Einsatz befindlichen Mitarbeiterausweise / Ausweistransponder gemeint. 1. Halten Sie eine der drei vorher angelernten Master-Karten einmal an das Lesefeld. Das Schloss piept einmal 2. Halten Sie dieselbe Master-Karte noch einmal an das Lesefeld. Es ertönt eine Melodie Keylezz® Fallenschloss – Basic Plus... - Seite 7 Es können maximal 17 User-Karten angelernt werden! Falls in der vorgegebenen Zeit nicht alle User-Karten angelernt wurden, bitte die Schritte ab Punkt 1 wiederholen. Notöffnung vornehmen Halten Sie die Notöffnungs-Karte einmal an das Lesefeld, ein kurzer Piepton ertönt und das Schloss öffnet. Keylezz® Fallenschloss – Basic Plus...
-
Seite 8: Wechsel Des Nutzungsmodus Freelocker Feste Zuordnung
RESET-But- ton befindet (Bild links, oranger Kreis) • Führen Sie nun eine auseinander gebogene Büroklammer oder eine kleine Stecknadel in das Loch ein Piepton ertönt • Alle angelernten Master/Notöffnungs-Karten und User-Karten sind gelöscht. Keylezz® Fallenschloss – Basic Plus... - Seite 9 Keylezz® Fallenschloss – Basic Plus...
- Seite 10 DIN links Tür: Türscharnier links, Falle des Schlosses ist links unten DIN rechts Tür: Türscharnier rechts, Falle des Schlosses ist rechts oben Keylezz® Fallenschloss – Basic Plus...
-
Seite 11: Montagehinweise
Montagedistanz für RFID-Signal (Alternative: Keylezz® Außenantenne, s. Seite 14) Den Montageabstand zwischen zwei Schlössern unbedingt beachten. Es besteht sonst die Gefahr, dass die RFID Lesefelder überlappen, sich dadurch stören und sich gegenseitig die Batterien entladen können. - Seite 12 Montage – Keylezz® Fallenschloss Wichtig: Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 14 berücksichtigen Horizontale Position des Schlosses an der Tür Innenkante der Seitenwand bis Gehäuse des Schlosses = 15 mm (siehe Position der Schrauben: • Innenkante der Wand bis zur 1. Öffnung für die Montageschraube = 37,5 mm...
-
Seite 13: Übersicht Und Maße Der Komponenten
Übersicht und Maße der Komponenten 67,50 37,50 3D-Ansicht Innenansicht Auswerfer Seitenwand Tür Keylezz® Fallenschloss 52,50 Ansicht Seite Keylezz® Fallenschloss Auswerfer 14,2 Keylezz® Fallenschloss – Basic Plus... -
Seite 14: Optionales Zubehör
Optionales Zubehör Keylezz® Außenantenne Die Keylezz® Außenantenne kommt zum Einsatz, wenn: das Möbel eine Metalltür besitzt die Tür zu dick für das RFID Signal ist eine optische Statusbelegungsanzeige per LED Signal erforderlich ist (z. B. bei Freelocker: rot für besetztes Möbel) - Seite 15 Sie die separate umdrehen. Schalter (1) in Montageanleitung auf S. 8. genommen werden. Position B (externe Antenne) Ggf. muss die Kabelöffnung bringen und Verkabelung auf erweitert werden, damit die den Steckplatz (2) setzen. Kabel nicht abklemmen. Keylezz® Fallenschloss – Basic Plus...
- Seite 16 Optionales Zubehör Keylezz® Metalltür-Set Für Metall- und Blechtüren bietet Keylezz® das Metalltür-Set, welches mittels einer Metall- platte eine einfache und schnelle Montage von der Keylezz® Außenantenne und dem Fallenschloss ohne Bohren ermöglicht. Das Set besteht aus: Keylezz® Außenantenne Metallplatte Befestigungsstutzen...
- Seite 17 Öffnung des Deckels. Fertig. Das Keylezz® Fallen- Bringen Sie den Deckel wie- Fixieren Sie das Schloss mit der auf das Keylezz® Fallen- schloss kann jetzt in Betrieb den drei mitgelieferten Ge- schloss und platzieren Sie windeschrauben. genommen werden.
- Seite 18 Die LED-Diode ist in transparent (blinkt rot) oder rot verfügbar. Bohren Sie in die Front mit einem Bohrer Verkabelung: Verbinden Sie die Kabel der LED-Diode mit der Platine des Keylezz® (7 mm) das Loch für die Kabelführung und Fallenschlosses. die Diode.
- Seite 19 Keylezz® Fallenschloss – Basic Plus...
-
Seite 20: Bestimmungsgemäße Verwendung
Betreiber die alleinige Verantwortung und der Hersteller übernimmt keinerlei Haftung. Umbauten oder Veränderungen Jegliche Veränderungen am Keylezz® Fallenschloss sind nicht erlaubt. Das elektromagnetische Verhalten des Schlosses kann durch Ergänzungen oder Veränderungen jeglicher Art beeinträch- tigt werden. Nehmen Sie deshalb keine Änderungen oder Ergänzungen an elektrischen/elekt- ronischen Komponenten vor, ansonsten erlischt der Garantie- und Gewährleistungsanspruch. -
Seite 21: Eec-Konformitätserklärung
Explosions- und Brandgefahr. Verpacken Sie für den Transport der Schlösser die Batterie so, dass kein Kurzschluss entstehen kann (z. B. abkleben der Pole mit nichtleitendem Klebeband). Wichtig! Die Elektronik des Keylezz® Fallenschlosses von den restlichen Teilen trennen und nach lokalen Vorschriften und Richtlinien entsorgen. Keylezz® Fallenschloss – Basic Plus... -
Seite 22: Erfolgreiches Großprojekt
In dem neuen Komplex wurden ca. 7.400 Einzelmöbel ausgestattet, bei Holzfronten mit 7.400 Möbelschlösser dem Keylezz® Fallenschloss, bei Metallspinden mit dem Keylezz® Turn. Die Einbindung in die 133.000 m Fläche Verwaltung erfolgte über ein OSS-System. Als Ausweistechnologie wurde ein LEGIC CTC MM 410 festgelegt. -
Seite 23: Referenzprojekte
Metallspinde I Keylezz® Fallenschloss mit Keylezz® Außenantenne Merck BASF Metallspinde I Keylezz® Turn Holzfächer I Keylezz® Fallenschloss Roche Kinderspital Zürich Metallfächer I Keylezz® Fallenschloss mit Metallspinde I Keylezz® Turn Keylezz® Außenantenne Weitere Referenzen finden Sie unter keylezz.de Unsere Kunden Keylezz® Fallenschloss – Basic Plus... -
Seite 24: Ihre Marke Auf Allen Ausweisprodukten
Keylezz® Turn Keylezz® Turn Patentiertes Möbelschloss Edles Design LED-Anzeige und akustisches Signal für Beleg status, Berechtigung und Batteriestand Batteriewechsel von außen ohne den Schrank öffnen zu müssen Einfache Montage Optional mit Smartphone nutzbar Keylezz® Turn Ihre Marke auf allen Ausweisprodukten Das passende Ausweiszubehör...
