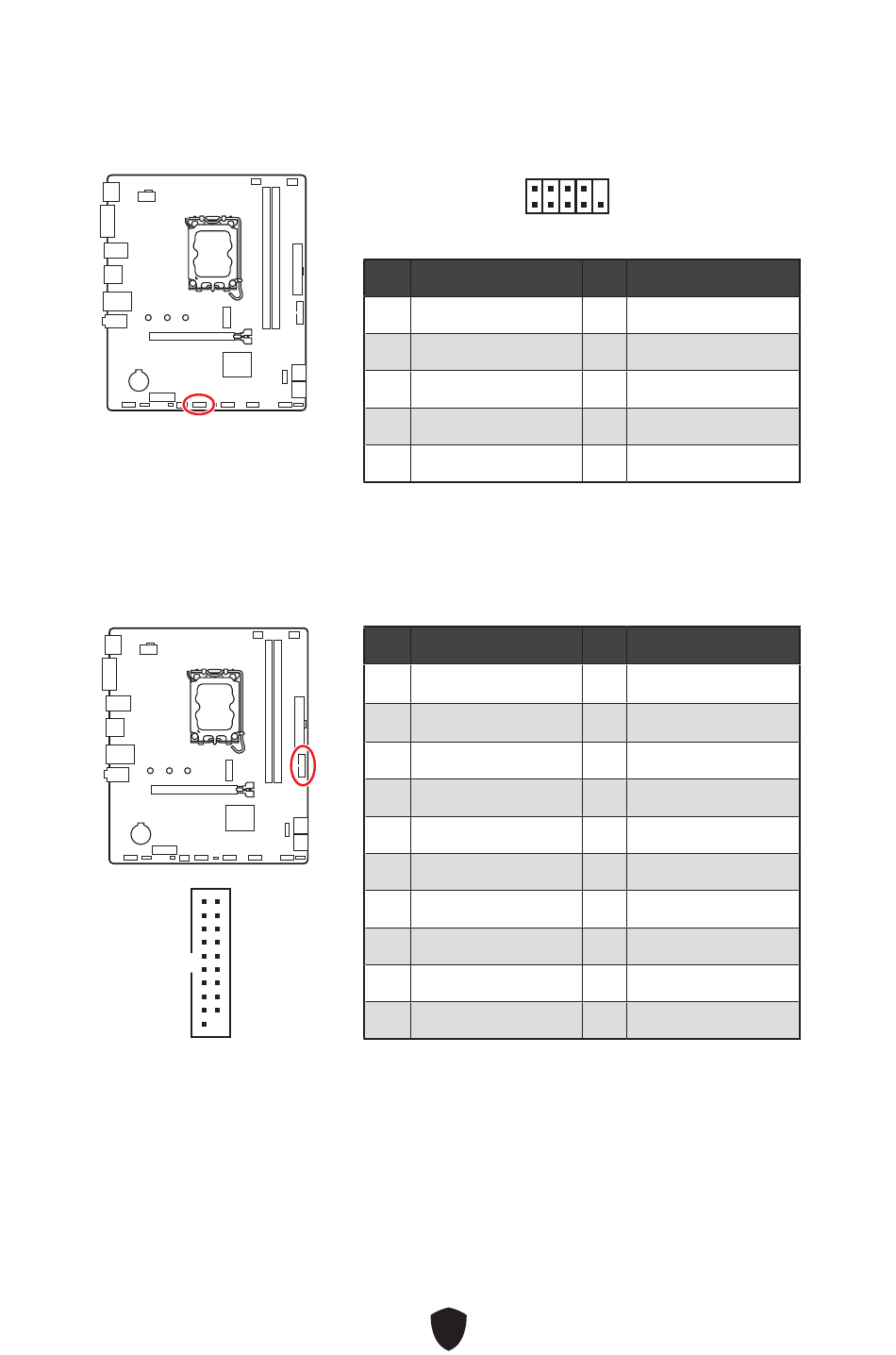

JCOM1: 串行端头接口
此接口允许您连接可选串行端口可用插槽 。
JUSB2: USB 3.2 Gen 1 接口
此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口 。
10 11
1 20
注意
⚠
请注意 ， 电源和接地针脚必须正确连接以避免可能的损坏 。
2
1
针脚 信号名称
1 DCD
3 SOUT
5 Ground
7 RTS
9 RI
针脚 信号名称
1 Power
3 USB3_RX_DP
5 USB3_TX_C_DN
7 Ground
9 USB2.0+
11 USB2.0+
13 Ground
15 USB3_TX_C_DN
17 USB3_RX_DP
19 Power
31
10
9
针脚 信号名称
2 SIN
4 DTR
6 DSR
8 CTS
10 No Pin
针脚 信号名称
2 USB3_RX_DN
4 Ground
6 USB3_TX_C_DP
8 USB2.0-
10 Ground
12 USB2.0-
14 USB3_TX_C_DP
16 Ground
18 USB3_RX_DN
20 No Pin
