MSI 911-7D48-070 Benutzerhandbuch Seite 206

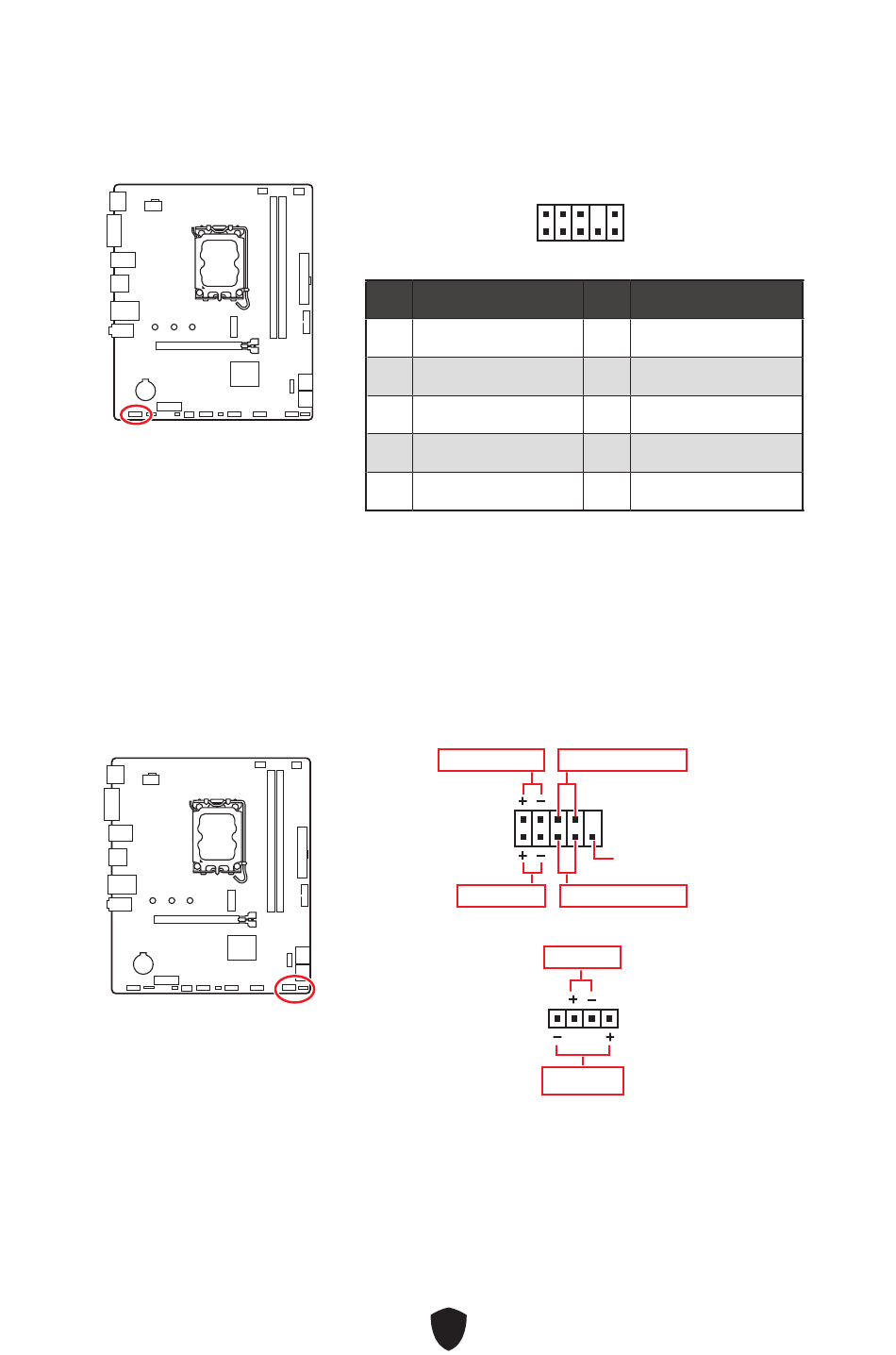

JAUD1: フロントオーディオコネクター
このコネクターにはフロン トパネルのオーディオジャ ックを接続します 。
JFP1, JFP2: フロントパネルコネクター
JFP1コネクターは電源オン 、 電源リセッ ト 、 PCケースのLEDをコン トロールします 。 Power
Switch/ Reset Switchヘッダーには電源ボタン/ リセッ トボタンを接続します 。 Power LEDヘ
ッダーにはPCケースのLEDを接続します 。 HDD LEDヘッダーはハードディ スクの状態を示しま
す 。 JFP2コネクターはBuzzerとSpeakerに対応しています 。 PCケースからケーブルを正し く接続
するには 、 下記の図をご参照ください 。
注意
⚠
Power LEDとHDD LEDはプラスとマイナスの区別があり 、 マザーボード上の対応するプラスとマ
イナスのピンヘッダーにケーブルを接続する必要があります 。 正し く接続されていない場合 、 LED
は正常に動作しませんのでご注意ください 。
2
1
ピン 信号名
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
Power LED
2
JFP1
1
HDD LED
JFP2
1
28
10
9
ピン 信号名
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
Power Switch
10
9
Reserved
Reset Switch
Buzzer
Speaker
