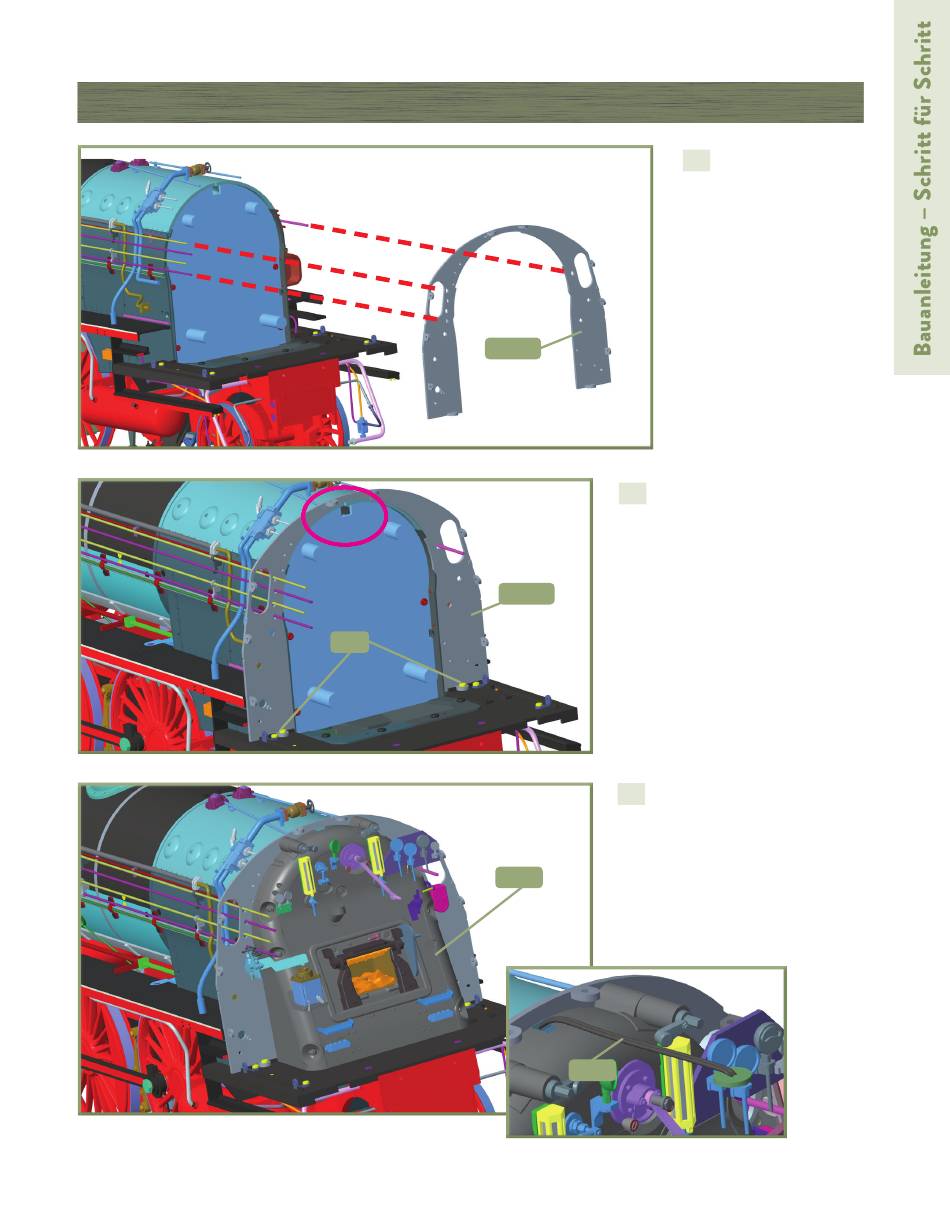

SCHRITT 2: Montage des neuen Führerhauses
110AX
110AX
RM
72A
1
Setzen Sie die
ver änderte Vorderwand
110AX auf. Achten Sie
dabei darauf, dass die
Löcher neben den Fenstern
die Enden der Rohre auf -
nehmen, wie es die gestri-
chelten Linien andeuten.
2
Achten Sie darauf, dass die
beiden Kabel 74H und
die pink eingekreiste Öffnung
geführt werden. Fixieren Sie die
Vorderwand 110AX mit zwei Schrau-
ben RM an der Rahmenabdeckung.
3
Setzen Sie die Stehkesselrück-
wand 72A auf. Achten Sie dabei
darauf, dass die LED vom Kabel
nach oben weggeführt wird (siehe
Detailbild).
114J
114J durch
114J
