Inhaltszusammenfassung für 1&1 ABOX42 M30
- Seite 1 SCHNELL-START-ANLEITUNG 1&1 TV-Box ABOX42 M30 1&1 TV-Box anschließen 1&1 TV-Box einrichten...
-
Seite 2: Ihre 1&1 Tv-Box
Fernsehen und vieles mehr! IHRE 1&1 TV-BOX Wir freuen uns, dass Sie sich für die 1&1 TV-Box entschieden haben. Doch das ist noch nicht alles: Mit der 1&1 TV-Box erschließen sich faszinierende Möglichkeiten, Zufriedene Kunden sind uns wichtig. Dafür hat 1&1 eine die das Fernsehen über Ihren 1&1 DSL-Anschluss bietet. -
Seite 3: Inhaltsverzeichnis
Inhalt Wichtiges zu Beginn ............5 CE-Konformität .............. 20 Technische Voraussetzungen ...........5 Konformitätserklärung des Herstellers ......20 Herstellerhinweis ............5 Sicherheits-und Warnhinweise ........21 1&1 TV-Box anschließen und installieren ...... 6 Verpackungsinhalt überprüfen ........6 Rechtliche Hinweise ............24 Batterien in die Fernbedienung einlegen ......7 Lizenzen und Warenzeichen ..........24 Vorderseite im Überblick ..........8 Open Source Software ............24... -
Seite 5: Wichtiges Zu Beginn
Von ABox zu prüfen, Wichtiges zu Beginn so OK? Technische Voraussetzungen Herstellerhinweis Die 1&1 TV-Box ist unter folgenden Voraussetzungen Bei der 1&1 TV-Box handelt es sich um das Modell betriebsbereit: M30 IP Set-Top-Box, hergestellt von ABOX42. Aus diesem Grund finden Sie in der Benutzeroberfläche und im „... -
Seite 6: 1&1 Tv-Box Anschließen Und Installieren
1&1 TV-Box anschließen und installieren Dieses Kapitel gibt Ihnen einen kurzen Überblick über Ihre 1&1 TV-Box. Es begleitet Sie Schritt für Schritt bei der Inbetriebnahme des Gerätes. Verpackungsinhalt überprüfen Für die reibungslose Installation des Gerätes ist es wichtig, dass alle Zubehörteile vorliegen. Überprüfen Sie daher zunächst den Lieferumfang Ihres Gerätes. -
Seite 7: Batterien In Die Fernbedienung Einlegen
Batterien in die Fernbedienung einlegen Für die Fernbedienung werden zwei Batterien, die im Lieferumfang enthalten sind, benötigt (Typ AAA R03, 1,5 V). Bei einem Wechsel müssen immer beide Batterien ersetzt werden. Legen Sie die Batterien wie nachfolgend beschrieben ein: 1. Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. -
Seite 8: Vorderseite Im Überblick

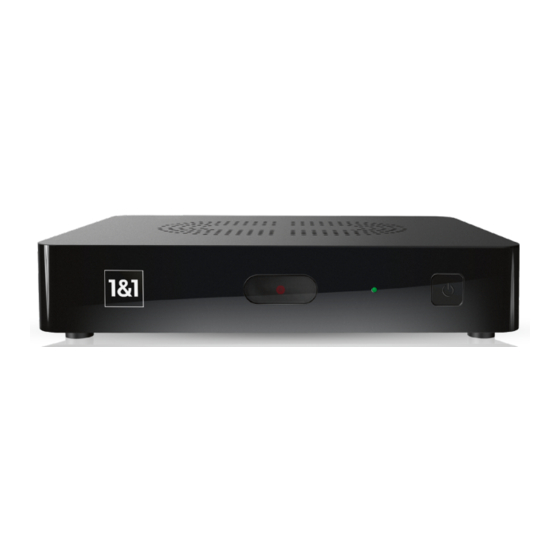

Vorderseite im Überblick Stand-by-Taste – Die Stand-by-Taste schaltet die 1&1 TV-Box ein oder in den Stand-by-Modus. LED-Anzeige – Über die Leuchtdiode wird der Betriebszustand angezeigt. Die LED-Anzeige leuchtet im eingeschalteten Zustand der 1&1 TV-Box grün, im Stand-by-Modus blau. IR-Sensor – Der Infrarot-Sensor empfängt die Signale von der Fernbedienung. -
Seite 9: Rückseite Im Überblick
Rückseite im Überblick HDMI MICRO SD OPTICAL USB 1 USB 2 2.5A AV-Ausgang (analog) – Zum Anschluss an einen USB-Schnittstellen* – Zum Anschluss von Festplatten Fernseher mit analogem Audio/Video-Eingang. oder USB-Speichersticks. Digital Audio-Ausgang (optisch) – Zum Anschluss LAN-Anschluss (Netzwerk-Anschluss) – Schließen an ein Gerät mit optischem Audio-Eingang, z. -
Seite 10: Fernbedienung Im Überblick
Fernbedienung im Überblick Modus Abspieltasten Stummschalten Aufnahme Stellt den Ton aus und wieder an. Nimmt eine laufende Sendung direkt auf bzw. entfernt Sendungen aus der Aufnahmeliste. Power-Taste Schaltet die 1&1 TV-Box ein oder in Stopp den Stand-by-Modus. Die Taste ist für künftige Funktionen vorgesehen. Favoriten Play Öffnet die Favoritenverwaltung. -
Seite 11: Navigation
Navigation Sonstige Funktionen Pfeil-Tasten Suche Ermöglichen das Navigieren durch Menüs Die Taste ist für künftige Funktionen vorgesehen. wie Hauptmenü, Programmübersicht Neubeginn oder Vorschau im Live-TV. Sendung von Anfang an starten, wenn verfügbar. OK-Taste Informationen Bestätigt eine Auswahl. Zeigt weitere Informationen zu laufenden Home und kommenden Sendungen oder zu Videos. -
Seite 12: Installieren Und Einschalten
Installieren und Einschalten HDMI MICRO SD OPTICAL USB 1 USB 2 2.5A Netzadapter / Steckdose Router... - Seite 13 Die Abbildung zeigt eine Beispiel-Installation der 1&1 TV-Box an einem Fernsehgerät mit HDMI-Anschluss. 1. Stecken Sie das HDMI-Anschlusskabel in den HDMI-Anschluss Ihrer 1&1 TV-Box. Stecken Sie das andere Ende des HDMI- Anschlusskabels in den HDMI-Anschluss Ihres Fernsehgerätes. 2. Schalten Sie Ihr Fernsehgerät ein und wählen Sie am Fernsehgerät den HDMI-Eingang, an dem die 1&1 TV-Box angeschlossen ist.
-
Seite 14: Ersteinrichtung
Ersteinrichtung Nachdem Sie die 1&1 TV-Box angeschlossen und eingeschaltet haben, beginnt die Ersteinrichtung. Schritt 1 Anzeige am Fernsehgerät Wählen Sie Ihre Sprache aus und drücken Wählen Sie am Fernseh- Sie die OK-Taste. gerät den HDMI-Eingang, an dem die 1&1 TV-Box angeschlossen ist. - Seite 15 Schritt 3 Alternative LAN Alternativ zum WLAN Stellen Sie die Netzwerkverbindung her. können Sie Router und 1&1 TV-Box auch per Drücken Sie die Pfeil-Taste nach unten. LAN-Kabel miteinander Drücken Sie die Pfeil-Taste nach rechts, bis verbinden. (Intern) Drahtloses Netzwerk (WPS) Wählen Sie dazu erscheint und drücken Sie die OK-Taste.
- Seite 16 Schritt 6 Es erscheint „Internetverbindung prüfen“ auf Ihrem Fernseher. Wählen Sie Prüfen aus und drücken Sie die OK-Taste. Schritt 7 Nach erfolgreicher Überprüfung der Verbindung drücken Sie die OK-Taste.
- Seite 17 Schritt 8 Stehen Aktualisierungen bereit, erscheint „Informationen zur Aktualisierung Ihres Gerätes“ auf Ihrem Fernseher. Wählen Sie Weiter aus und drücken Sie die OK-Taste. Schritt 9 Wählen Sie das Firmwareupdate aus und drücken Sie die OK-Taste. Werden mehrere Versionen angezeigt, wählen Sie die Version Video-Einstellungen mit dem jüngsten Datum aus.
-
Seite 18: Probleme Und Lösungen
Probleme und Lösungen Problem Mögliche Ursache Abhilfe Der Netzadapter ist nicht oder Stecken Sie den Netzadapter in eine Steckdose. nicht richtig eingesteckt. Verwenden Sie eine andere Steckdose. Es leuchtet keine Status- anzeige auf der Vorderseite Die 1&1 TV-Box ist nicht mit dem Verbinden Sie das Kabel des Netzadapters mit der 1&1 TV-Box Netzadapter verbunden. -
Seite 19: Netzwerkverbindung
Problem Mögliche Ursache Abhilfe Falsche Einstellungen für Stellen Sie sicher, dass das richtige Bildformat am Fernseher Kein oder schlechtes / Bildformat. eingestellt ist, zum Beispiel 16:9. verzerrtes Bild SD-/ HD-Inhalte Suchen Sie in der Senderliste den passenden Sender. Kein Zugang zu TV-Inhalten Zugangs-Daten nicht korrekt. -
Seite 20: Werksreset
Von ABox zu prüfen, Geräteaustausch und Hilfe CE-Konformität so OK? Konformitätserklärung des Herstellers Bei technischen Problemen können Sie sich während der üblichen Geschäftszeiten an die 1&1 Hotline unter 0721 96 00 (kostenfrei aus dem 1&1 Netz; Festnetz und mobil) wenden. Technische Unterstützung finden Sie im 1&1 Hilfe-Center unter http://hilfe-center.1und1.de. -
Seite 21: Sicherheits-Und Warnhinweise
Von ABox zu prüfen, Sicherheits-und Warnhinweise so OK? Lesen Sie dieses Kapitel aufmerksam durch und befolgen Die 1&1 TV-Box darf nicht in Feuchträumen (z. B. Bad) oder „ Sie alle aufgeführten Hinweise, um sich und andere vor in explosionsgefährdeten Bereichen benutzt werden. körperlichen Schäden zu bewahren und den zuverlässigen „... - Seite 22 Von ABox zu prüfen, so OK? Die 1&1 TV-Box ist für den Betrieb in geschlossenen, trockenen Die 1&1 TV-Box, das Zubehör und das Verpackungsmaterial ist „ „ Räumen mit einem Temperaturbereich von 0 °C bis maximal kein Spielzeug. Lassen Sie Kinder nicht damit spielen. Kinder +35 °C und bei einer relativen Luftfeuchtigkeit von 10% bis können mögliche Gefahren nicht immer richtig erkennen und 70% (nicht kondensierend) ausgelegt.
- Seite 23 Von ABox zu prüfen, so OK? Benutzen Sie das Gerät nicht sofort nach einem plötzlichen Achten Sie darauf, dass die Batterien nicht mit fetthaltigen „ „ Temperaturwechsel. Die Verwendung des Geräts in einem Stoffen in Verbindung kommen. solchen Fall kann zur Bildung von Kondenswasser im und am „...
-
Seite 24: Rechtliche Hinweise
Open Source Software wurde, zu dekodieren. Es wird weder implizit noch explizit eine Lizenz für andere Einsatzzwecke gewährt. Weitere Informationen, Die ABOX42 M30 Set Top Box enthält Open Source einschließlich solcher zur Verwendung für Werbezwecke, für den Software. internen und kommerziellen Einsatz sowie zur Lizenzierung erhal- ten Sie von MPEG LA, LLC. -
Seite 25: Recycling Und Entsorgung
Recycling und Entsorgung Rücknahme von Altgeräten Recycling von Batterien Hat Ihr Gerät ausgedient, bringen Sie das Altgerät zur Ihr Gerät enthält Batterien, die zu seinem Betrieb Sammelstelle Ihres kommunalen Entsorgungsträgers notwendig sind. Schadstoffhaltige Batterien sind mit (z. B. Wertstoffhof). Das nebenstehende Symbol diesem Symbol gekennzeichnet. -
Seite 26: Hilfe Und Kontakt
Hilfe und Kontakt Haben Sie Fragen zur Einrichtung? Kein Problem! Hier finden Sie Unterstützung: Soforthilfe (FAQ) Kostenloser E-Mail-Support Antworten auf viele Fragen sowie interessante Tipps Unser technischer Support und unser Kundenservice bieten und Tricks finden Sie in unserem 1&1 Hilfe-Center unter: Ihnen kostenlos den kompetenten 1&1 ... -
Seite 27: Handbuch
Von ABox zu prüfen, so OK? IHR 1&1 HANDBUCH www.1und1.de/handbuch-1und1-tv Weiterführende Informationen zu Services und Hilfestellungen finden Sie hier: 1&1 Digital-TV nutzen Programmübersicht Aufnahmen programmieren Fragen und Lösungen Apps Das ausführliche Handbuch 1&1 Digital-TV ist immer aktuell im Internet verfügbar. Zusätzlich downloadbar als PDF. - Seite 28 Hersteller der 1&1 TV-Box: ABOX42 GmbH Amalienbadstr. 41 D-76227 Karlsruhe Telefon: +49 721 754 054 0 E-Mail: info@abox42.com Website: www.abox42.com WEEE-Reg.-Nr. DE 74988061 Stand der Dokumentation: 12/2017 www.1und1.de Produktabbildungen ähnlich. Druckfehler, Irrtümer, Innovationen und Änderungen vorbehalten. 1&1 Telecom GmbH, Elgendorfer Straße 57, 56410 Montabaur Art.-Nr.: 56937 –...
