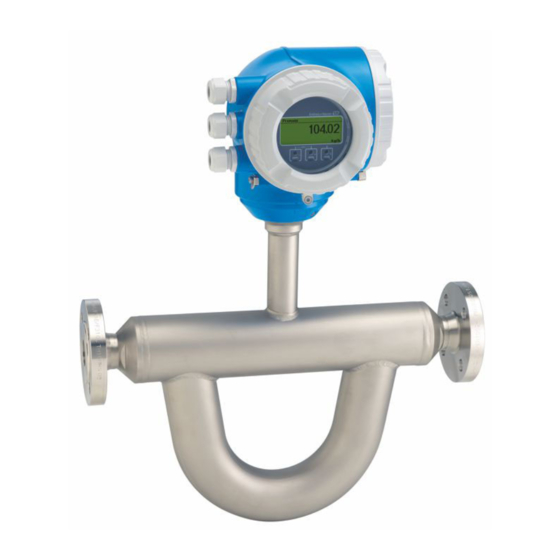

Endress+Hauser Proline Promass Q 300 Betriebsanleitung

Endress+Hauser Proline Promass Q 300 Betriebsanleitung

Coriolis-durchflussmessgerät profibus pa
Vorschau ausblenden Andere Handbücher für Proline Promass Q 300:

Werbung

BA01512D/06/DE/05.24-00
71673908
2024-11-01
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass Q 300
Coriolis-Durchflussmessgerät
PROFIBUS PA
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser Proline Promass Q 300

  • Seite 1 Products Solutions Services BA01512D/06/DE/05.24-00 71673908 2024-11-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass Q 300 Coriolis-Durchflussmessgerät PROFIBUS PA...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3 Proline Promass Q 300 PROFIBUS PA Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 23 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass Q 300 PROFIBUS PA 8.3.11 Schreibschutz aufheben via Freiga- 10.6.10 Impuls-/Frequenz-/Schaltausgang becode ..... . . 61 konfigurieren ....105 8.3.12 Tastenverriegelung ein- und aus-...
  • Seite 5 13.2 Mess- und Prüfmittel ....240 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 241 14.1 Allgemeine Hinweise .
  • Seite 6 Hinweise zum Dokument Proline Promass Q 300 PROFIBUS PA Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7 Proline Promass Q 300 PROFIBUS PA Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
  • Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
  • Seite 9 Proline Promass Q 300 PROFIBUS PA Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
  • Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
  • Seite 11 Proline Promass Q 300 PROFIBUS PA Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
  • Seite 12 Sicherheitshinweise Proline Promass Q 300 PROFIBUS PA Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  70) wird durch den Netzwerk- schlüssel geschützt.
  • Seite 13 Proline Promass Q 300 PROFIBUS PA Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1,...
  • Seite 14 Produktbeschreibung Proline Promass Q 300 PROFIBUS PA Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
  • Seite 15 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
  • Seite 16 Warenannahme und Produktidentifizierung Proline Promass Q 300 PROFIBUS PA 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
  • Seite 17 Proline Promass Q 300 PROFIBUS PA Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promass Q 300 PROFIBUS PA 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
  • Seite 19 Proline Promass Q 300 PROFIBUS PA Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
  • Seite 20 Lagerung und Transport Proline Promass Q 300 PROFIBUS PA 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 21 Proline Promass Q 300 PROFIBUS PA Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
  • Seite 22 Montage Proline Promass Q 300 PROFIBUS PA Ø Blende, Rohrverengung [mm] [in] [mm] [in] 0,55 1,10 1,97 2,60 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage...
  • Seite 23 Proline Promass Q 300 PROFIBUS PA Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  23. A0029322 A0029323 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
  • Seite 24 Montage Proline Promass Q 300 PROFIBUS PA Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣...
  • Seite 25 Proline Promass Q 300 PROFIBUS PA Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfinden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Vibrationen Anlagenvibrationen haben keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
  • Seite 26 Montage Proline Promass Q 300 PROFIBUS PA RUPTURE DISK A0030346 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1" Transportschutz Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" (Zubehör). Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →...
  • Seite 27 Proline Promass Q 300 PROFIBUS PA Montage Nickeinbau- und Rolleinbauwinkel Wird das Gerät zur Dichtemessung von Flüssigkeiten eingesetzt, sind bei der Montage der Nickeinbau- und Rolleinbauwinkel zu berücksichtigen. Für eine korrekte Messung müssen bei der Inbetriebnahme der Nickeinbau- und Roll- einbauwinkel (mit einer Toleranz von ±10 °) bestimmt und eingegeben werden: Para-...
  • Seite 28 Montage Proline Promass Q 300 PROFIBUS PA Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  9 Maßeinheit mm (in) Deckelsicherung HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer- gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
  • Seite 29 Proline Promass Q 300 PROFIBUS PA Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung.
  • Seite 30 Montage Proline Promass Q 300 PROFIBUS PA 7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen. 4 mm 7 Nm (5.2 lbf ) A0043150  11 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
  • Seite 31 Proline Promass Q 300 PROFIBUS PA Montage Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  22? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...
  • Seite 32 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
  • Seite 33 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss Geschirmtes Twisted-Pair-Kabel. Empfohlen wird Kabeltyp A. Siehe https://www.profibus.com "Ethernet-APL White Paper" Stromausgang 0/4 … 20 mA (ohne HART) Normales Installationskabel ausreichend. Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 4 … 20 mA Normales Installationskabel ausreichend.
  • Seite 34 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
  • Seite 35 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
  • Seite 36 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA Ergebnisse hinsichtlich der EMV erzielt werden. Voraussetzung für einen uneingeschränk- ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein- gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt.
  • Seite 37 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  32. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
  • Seite 38 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...
  • Seite 39 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss Kabel entfernen Um ein Kabel wieder aus einer Klemmstelle zu entfernen: 3 (0.12) A0029598  13 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken.
  • Seite 40 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  243. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...
  • Seite 41 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFIBUS PA A0028768  14 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
  • Seite 42 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA 4...20 mA A0028759  16 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  17 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
  • Seite 43 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  251 Stromeingang A0028915  20 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
  • Seite 44 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt.
  • Seite 45 Proline Promass Q 300 PROFIBUS PA Elektrischer Anschluss ‣ Das Gerät von der Energieversorgung trennen. A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen .
  • Seite 46 Elektrischer Anschluss Proline Promass Q 300 PROFIBUS PA Anschlusskontrolle Sind Gerät und Kabel unbeschädigt (Sichtprüfung)?  Ist die Schutzerdung korrekt ausgeführt?  Entsprechen die verwendeten Kabel den Anforderungen ?  Sind die montierten Kabel zugentlastet und fest verlegt?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
  • Seite 47 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
  • Seite 48 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...
  • Seite 49 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.
  • Seite 50 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
  • Seite 51 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  173 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  174 •...
  • Seite 52 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Messkanalnummern Symbol Bedeutung Messkanal 1...4  Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Mess- größentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an.
  • Seite 53 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  57...
  • Seite 54 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
  • Seite 55 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  23 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
  • Seite 56 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
  • Seite 57 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
  • Seite 58 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
  • Seite 59 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
  • Seite 60 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
  • Seite 61 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  55, zur Erläuterung der Bedienelemente →  57 8.3.10...
  • Seite 62 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode. 2. Freigabecode eingeben.
  • Seite 63 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
  • Seite 64 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  170 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
  • Seite 65 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
  • Seite 66 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code...
  • Seite 67 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  176 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
  • Seite 68 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
  • Seite 69 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfüg- bar.
  • Seite 70 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA A0027563  27 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
  • Seite 71 Proline Promass Q 300 PROFIBUS PA Bedienungsmöglichkeiten Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylat-Copolymere) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...
  • Seite 72 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollie- ren. Der Zugriff erfolgt via: • PROFIBUS PA Protokoll →  69 • Serviceschnittstelle CDI-RJ45 →  69 • WLAN-Schnittstelle →  70 Typische Funktionen: •...
  • Seite 73 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
  • Seite 74 Bedienungsmöglichkeiten Proline Promass Q 300 PROFIBUS PA 8.5.4 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via PROFIBUS PA Protokoll. Bezugsquelle für Gerätebeschreibungsdateien →  75 Endress+Hauser...
  • Seite 75 Proline Promass Q 300 PROFIBUS PA Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 11.2018 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...
  • Seite 76 Systemintegration Proline Promass Q 300 PROFIBUS PA 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS PA 0x156D EH3x156D.gsd Herstellerspezifische GSD verwenden Die Zuordnung erfolgt im Parameter Ident number selector über die Option Hersteller.
  • Seite 77 Proline Promass Q 300 PROFIBUS PA Systemintegration Kompatibilität zum Vorgängermodell Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grundsätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen. Eine Anpassung der Pro- jektierung des PROFIBUS Netzwerks mit der Promass 300 GSD-Datei ist nicht notwendig.
  • Seite 78 Systemintegration Proline Promass Q 300 PROFIBUS PA 2. Geräteadresse einstellen: Es muss die gleiche Geräteadresse verwendet werden, wel- che beim Promass 80 bzw. Promass 83 PROFIBUS PA eingestellt war. 3. Anschluss des Messgeräts Promass 300 PROFIBUS PA. Wurde an dem ausgetauschten Messgerät (Promass 80 PROFIBUS PA bzw. Promass 83 PROFIBUS PA) die Werkeinstellung geändert, sind gegebenenfalls folgende Einstellungen...
  • Seite 79 Proline Promass Q 300 PROFIBUS PA Systemintegration Vorgängermodell: Promass 83 PROFIBUS PA Steuervariable Funktion Unterstützung 0 → 2 Messwertunterdrückung: EIN 0 → 3 Messwertunterdrückung: AUS 0 → 4 Nullpunktabgleich: START 0 → 8 Messmodus: UNIDIREKTIONAL Nein Ursache: 0 → 9...
  • Seite 80 Systemintegration Proline Promass Q 300 PROFIBUS PA Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.5.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
  • Seite 81 Proline Promass Q 300 PROFIBUS PA Systemintegration Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
  • Seite 82 Systemintegration Proline Promass Q 300 PROFIBUS PA Eingangsgröße S&W-Volumenfluss Prozent Watercut Öldichte Wasserdichte Ölmassefluss Wassermassefluss Ölvolumenfluss Wasservolumenfluss Öl-Normvolumenfluss Wasser-Normvolumenfluss Nur verfügbar mit Anwendungspaket Konzentration Nur verfügbar mit Anwendungspaket Heartbeat Verification Nur verfügbar mit Anwendungspaket Petroleum Werkseinstellung Funktionsblock Werkseinstellung AI 1...
  • Seite 83 Proline Promass Q 300 PROFIBUS PA Systemintegration Eingangsgröße Normvolumenfluss Zielmessstoff Massefluss Trägermessstoff Massefluss Nur verfügbar mit Anwendungspaket: Konzentration Werkseinstellung Funktionsblock Werkseinstellung: TOTAL Summenzähler 1, 2 und 3 Massefluss Datenstruktur Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
  • Seite 84 Systemintegration Proline Promass Q 300 PROFIBUS PA Modul SETTOT_MODETOT_TOTAL Die Modulkombination besteht aus den Funktionen SETTOT, MODETOT und TOTAL: • SETTOT: Summenzähler über PROFIBUS Master steuern. • MODETOT: Summenzähler über PROFIBUS Master konfigurieren. • TOTAL: Summenzählerwert inkl. Status an PROFIBUS Master übertragen.
  • Seite 85 Proline Promass Q 300 PROFIBUS PA Systemintegration Funktionsblock Kompensationswert AO 4 Eingelesene Prozent S&W AO 5 Eingelesene Prozent Watercut Die Kompensationswerte müssen in ihrer SI-Basiseinheit zum Gerät übertragen werden Nur verfügbar mit Anwendungspaket Petroleum Die Auswahl erfolgt über: Experte → Sensor → Externe Kompensation...
  • Seite 86 Systemintegration Proline Promass Q 300 PROFIBUS PA Datenstruktur Eingangsdaten Discrete Input Byte 1 Byte 2 Discrete Status Modul DO (Discrete Output) Diskrete Ausgangswerte vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen. Diskrete Ausgangswerte werden vom PROFIBUS Master (Klasse 1) genutzt, um Geräte- funktionen zu aktivieren bzw.
  • Seite 87 Proline Promass Q 300 PROFIBUS PA Systemintegration Zuordnung Messstofftyp: Funktionsblock DO 5 Stammwürze %-Masse / %-Volumen Coef Set No. 1 Coef Set No. 2 Coef Set No. 3 Salzsäure Schwefelsäure Datenstruktur Ausgangsdaten Discrete Output Byte 1 Byte 2 Discrete Status Modul EMPTY_MODULE Zur Belegung von Leerplätzen aufgrund nicht genutzter Module innerhalb der Steckplätze...
  • Seite 88 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  30 • Checkliste "Anschlusskontrolle" →  46 10.2 Messgerät einschalten...
  • Seite 89 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English à Deutsch Español Français Display language 0104-1 à English Deutsch Español Français Hauptmenü...
  • Seite 90 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Navigation Menü "Setup"  Setup Messstellenbezeichnung →  91 ‣ Systemeinheiten →  91 ‣ →  94 Messstoffwahl ‣ Kommunikation →  95 ‣ Analog inputs →  97 ‣ I/O-Konfiguration →  99 ‣...
  • Seite 91 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme XXXXXXXXX A0029422  30 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  73 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
  • Seite 92 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Temperatureinheit →  93 Druckeinheit →  93 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: •...
  • Seite 93 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 94 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA 10.6.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
  • Seite 95 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Gasart wählen In Untermenü Messstoffwahl Gasart für Messanwendung • Luft – ist die Option Gas gewählt. wählen. • Ammoniak NH3 • Argon Ar • Schwefelhexafluo- rid SF6 •...
  • Seite 96 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Navigation Menü "Setup" → Kommunikation ‣ Kommunikation Geräteadresse →  96 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Geräteadresse Geräteadresse eingeben. 0 … 126 Endress+Hauser...
  • Seite 97 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.6.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
  • Seite 98 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Channel – Prozessgröße auswählen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss • Konzentration • Zielmessstoff Volumen- fluss •...
  • Seite 99 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.6.6 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  99 I/O-Modul 1 …...
  • Seite 100 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Navigation Menü "Setup" → Stromeingang ‣ Stromeingang 1 … n Klemmennummer →  100 Signalmodus →  100 →  100 0/4 mA-Wert 20mA-Wert →  100 Strombereich →  100 Fehlerverhalten →  100 Fehlerwert →...
  • Seite 101 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Navigation Menü "Setup" → Statuseingang 1 … n ‣ Statuseingang 1 … n Zuordnung Statuseingang →  101 Klemmennummer →  101 →  101 Aktiver Pegel Klemmennummer →  101 Ansprechzeit Statuseingang →...
  • Seite 102 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA 0/4 mA-Wert →  104 20mA-Wert →  104 →  104 Fester Stromwert Dämpfung Ausgang 1 … n →  104 Fehlerverhalten →  104 Fehlerstrom →  104 Parameterübersicht mit Kurzbeschreibung...
  • Seite 103 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus – gang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 104 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA US • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA •...
  • Seite 105 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.6.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
  • Seite 106 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 107 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert – (→  105) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
  • Seite 108 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 109 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus – (→  105) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss •...
  • Seite 110 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  105) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  109) ist eine Prozess- größe ausgewählt.
  • Seite 111 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  111 Klemmennummer →  111 Signalmodus →  111 Funktion Schaltausgang →  112 Zuordnung Diagnoseverhalten →  112 →...
  • Seite 112 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
  • Seite 113 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung – flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- wählt. len. • In Parameter Funktion Schaltausgang ist die Option Überwachung...
  • Seite 114 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  114 Funktion Relaisausgang →  114 →  114 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  115 Zuordnung Diagnoseverhalten →...
  • Seite 115 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss – ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
  • Seite 116 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Ausschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Aus- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Einschaltpunkt In Parameter Funktion Relais- Messwert für Einschaltpunkt...
  • Seite 117 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 118 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur •...
  • Seite 119 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Stromausgang 1 • Stromausgang 2 • Stromausgang 3 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen.
  • Seite 120 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA 10.6.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  120 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
  • Seite 121 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.6.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
  • Seite 122 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
  • Seite 123 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme ‣ Summenzähler 1 … n →  131 ‣ →  133 Anzeige ‣ WLAN-Einstellungen ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  139 ‣ Administration →  140 10.7.1 Berechnete Prozessgrößen Das Untermenü...
  • Seite 124 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Linearer Ausdehnungskoeffizient →  124 (1817) Quadratischer Ausdehnungskoeffizient →  124 (1818) Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- •...
  • Seite 125 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme ‣ Dichteabgleich ‣ Nullpunktverifizierung →  128 ‣ →  129 Nullpunktjustierung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an Pfeilrichtung auf • Durchfluss in Pfeilrichtung dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrichtung Nickeinbauwinkel Einbauwinkel in Grad eingeben.
  • Seite 126 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA 4. Wenn auf dem Display im Parameter Fortschritt 100 % erreicht wurden und im Parameter Dichteabgleich ausführen die Option Ok angezeigt wird, bestätigen.  Im Parameter Dichteabgleich ausführen stehen nun die folgenden Optionen zur Verfügung:...
  • Seite 127 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Sollwert Dichte 2 →  127 Dichteabgleich ausführen →  127 →  127 Fortschritt Korrekturfaktor Dichte →  127 Korrektur-Offset Dichte →  127 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung...
  • Seite 128 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Eine Nullpunktjustierung ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: • Bei höchsten Ansprüchen an die Messgenauigkeit und geringen Durchflussmengen. • Bei extremen Prozess- oder Betriebsbedingungen, z.B. bei sehr hohen Prozesstempera- turen oder sehr hoher Viskosität des Messstoffes.
  • Seite 129 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig – lich. gefüllt • Prozessdruck bei Betriebsbe- dingungen • Nulldurchfluss (geschlossene Ventile) • Prozess- und Umgebungs- temperatur stabil Fortschritt Zeigt den Fortschritt des Vorgangs.
  • Seite 130 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Abbruch-Ursache →  130 Ursache →  130 →  130 Zuverlässigkeit gemessener Nullpunkt Weitere Informationen →  130 Zuverlässigkeit gemessener Nullpunkt →  130 Gemessener Nullpunkt →  130 →  131 Nullpunktstandardabweichung Aktion wählen...
  • Seite 131 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunktstandardabweichung Zeigt die Standardabweichung des gemesse- Positive Gleitkommazahl – nen Nullpunkts. Aktion wählen Wählen, welcher Nullpunktwert gespeichert • Aktuellen Nullpunkt behal- – werden soll. • Gemessenen Nullpunkt anwenden • Nullpunkt-Werkseinstellung anwenden Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
  • Seite 132 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Massefluss – • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumen- fluss •...
  • Seite 133 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.7.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  134 1.
  • Seite 134 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 135 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur •...
  • Seite 136 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Trägerrohrtempe- ratur • Elektroniktempe- ratur • Stromausgang 1 • Stromausgang 2 • Stromausgang 3 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen.
  • Seite 137 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano •...
  • Seite 138 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN-IP-Adresse →  138 Sicherheitstyp →  138 →  138 WLAN-Passphrase Zuordnung SSID-Name →  138 SSID-Name →  138 Änderungen übernehmen →...
  • Seite 139 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 10.7.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern oder die vorherige Gerätekonfiguration wiederherzustellen. Das Verwalten der Gerätekonfiguration erfolgt über den Parameter Konfigurationsdaten verwalten. Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣...
  • Seite 140 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Funktionsumfang von Parameter "Konfigurationsdaten verwalten" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM Backup in den Gerätespei- cher des Geräts gesichert. Die Sicherungskopie umfasst die Messumformerdaten des Geräts.
  • Seite 141 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Freigabecode definieren Schreibzugriff auf Parameter einschränken, um Gerätekonfigu- Max. 16-stellige Zeichenfolge aus Zahlen, ration gegen unbeabsichtigtes Ändern zu schützen. Buchstaben und Sonderzeichen Freigabecode bestätigen Eingegebenen Freigabecode bestätigen.
  • Seite 142 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA (Schalten von Ventilen oder Regelkreisen). Die Simulation kann ohne reale Messung (kein Durchfluss von Messstoff durch das Gerät) durchgeführt werden. Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  143 Wert Prozessgröße...
  • Seite 143 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss •...
  • Seite 144 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Wert Impulsausgang 1 … n In Parameter Simulation Impulsaus- Anzahl der Impulse für Simulation ein- 0 … 65 535 gang 1 … n ist die Option Abwärtszäh- geben. lender Wert ausgewählt.
  • Seite 145 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 2. Maximal 16-stellige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen als Freigabecode festlegen. 3. Freigabecode durch wiederholte Eingabe im Parameter Freigabecode bestätigen (→  141) bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol.
  • Seite 146 Inbetriebnahme Proline Promass Q 300 PROFIBUS PA Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
  • Seite 147 Proline Promass Q 300 PROFIBUS PA Inbetriebnahme 2. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position OFF (Werks- einstellung) bringen: Hardwareschreibschutz deaktiviert.  In Parameter Status Verriegelung wird keine Option angezeigt →  148. Auf der Vor-Ort-Anzeige verschwindet in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Symbol.
  • Seite 148 Betrieb Proline Promass Q 300 PROFIBUS PA Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
  • Seite 149 Proline Promass Q 300 PROFIBUS PA Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  151 Volumenfluss →  151 Normvolumenfluss →...
  • Seite 150 Betrieb Proline Promass Q 300 PROFIBUS PA GSV-Durchfluss →  155 Alternativer GSV-Durchfluss →  155 →  155 NSV-Durchfluss Alternativer NSV-Durchfluss →  155 Öl-CTL →  155 Öl-CPL →  156 →  156 Öl-CTPL Wasser-CTL →  156 Alternativer CTL →...
  • Seite 151 Proline Promass Q 300 PROFIBUS PA Betrieb Periodendauersignal (TPS) →  160 Frequenz Periodendauersignal (TPS) →  160 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→...
  • Seite 152 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Konzentration Bei folgendem Bestellmerk- Zeigt aktuell berechnete Kon- Gleitkommazahl mit – mal: zentration. Vorzeichen Bestellmerkmal "Anwendungs- Abhängigkeit paket", Option ED "Konzentra- Die Einheit wird übernommen tion" aus: Parameter Konzentrati- ...
  • Seite 153 Proline Promass Q 300 PROFIBUS PA Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Volumenfluss des Zielmesss- Vorzeichen dungspaket", Option ED toffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
  • Seite 154 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum" Drucks auf den Messstoff wie- •...
  • Seite 155 Proline Promass Q 300 PROFIBUS PA Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf Referenztemperatur EJ "Petroleum" und Referenzdruck. • In Parameter Petroleum- Abhängigkeit...
  • Seite 156 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CPL Bei folgendem Bestellmerk- Anzeige des Korrekturfaktors, Positive Gleitkomma- – mal: welcher den Einfluss des zahl • "Anwendungspaket", Option Drucks auf das Öl wiedergibt. EJ "Petroleum" Wird verwendet, um den •...
  • Seite 157 Proline Promass Q 300 PROFIBUS PA Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum"...
  • Seite 158 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Dichte 2 Bei folgendem Bestellmerk- Zeigt die aktuell gemessene Gleitkommazahl mit – mal: Dichte in der zweiten Dichte- Vorzeichen • "Anwendungspaket", Option einheit. EH "Erweiterte Dichtefunk- tion" • "Anwendungspaket", Option EI "Premiumdichte""...
  • Seite 159 Proline Promass Q 300 PROFIBUS PA Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wasservolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Was- Vorzeichen • "Anwendungspaket", Option sers. EJ "Petroleum" Abhängigkeit: • In Parameter Petroleum- •...
  • Seite 160 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Periodendauersignal (TPS) Bei folgendem Bestellmerk- Zeigt das aktuell berechnete Positive Gleitkomma- – mal: Periodendauersignal (TPS). zahl • "Anwendungspaket", Option Entspricht dem Dichtemess- EH "Erweiterte Dichtefunk- wert. tion" • "Anwendungspaket", Option EI "Premiumdichte""...
  • Seite 161 Proline Promass Q 300 PROFIBUS PA Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzähler wäh- • Massefluss len. • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumen- fluss •...
  • Seite 162 Betrieb Proline Promass Q 300 PROFIBUS PA Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ Stromeingang 1 … n →  162 ‣ Statuseingang 1 … n →  162 Eingangswerte Stromeingang Das Untermenü Stromeingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.
  • Seite 163 Proline Promass Q 300 PROFIBUS PA Betrieb 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ Stromausgang 1 … n →  163 ‣...
  • Seite 164 Betrieb Proline Promass Q 300 PROFIBUS PA Impulsausgang 1 … n →  164 Schaltzustand 1 … n →  164 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 …...
  • Seite 165 Proline Promass Q 300 PROFIBUS PA Betrieb Funktionsumfang von Parameter "Steuerung Summenzähler " Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet. Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge 1 …...
  • Seite 166 Betrieb Proline Promass Q 300 PROFIBUS PA / ../XXXXXXXX 175.77 40.69 kg/h -100s A0016357  31 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
  • Seite 167 Proline Promass Q 300 PROFIBUS PA Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
  • Seite 168 Betrieb Proline Promass Q 300 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Histo- Speicherkanal eine Prozessgröße zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  167)  In Parameter Software-Options- übersicht werden die aktuell...
  • Seite 169 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
  • Seite 170 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  146. Schreibzugriff auf Parameter ist nicht möglich.
  • Seite 171 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder DeviceCare via Firewall des PCs oder Netzwerks verhindert Je nach Einstellungen der verwendeten Firewall Serviceschnittstelle CDI-RJ45 (Port 8000) ist Kommunikation. auf dem PC oder im Netzwerk, muss die Firewall nicht möglich.
  • Seite 172 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity...
  • Seite 173 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 174 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
  • Seite 175 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
  • Seite 176 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  233 • Via Untermenü →  233 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
  • Seite 177 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
  • Seite 178 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
  • Seite 179 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0032228-DE  33 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
  • Seite 180 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie...
  • Seite 181 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
  • Seite 182 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Maintenance demanded Coding (hex) 0xA8 … 0xAB Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
  • Seite 183 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 184 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 185 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Sevice kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 186 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 187 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Quality substatus...
  • Seite 188 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
  • Seite 189 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 190 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 191 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 192 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 193 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
  • Seite 194 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 195 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 196 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
  • Seite 197 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 198 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 199 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 200 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 201 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 202 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
  • Seite 203 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
  • Seite 204 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 205 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
  • Seite 206 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM Backup fehlerhaft Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss •...
  • Seite 207 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 208 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 209 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 210 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 211 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal...
  • Seite 212 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 213 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität • Wasser-Normvolumenfluss •...
  • Seite 214 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 482 FB not Auto/Cas Block in AUTO Modus setzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
  • Seite 215 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität •...
  • Seite 216 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 …...
  • Seite 217 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
  • Seite 218 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 497 Simulation Blockausgang Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1.
  • Seite 219 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 529 Konzentrationseinstellungen fehlerhaft 1. Konzentrationseinstellungen prüfen 2. Eingabewerte prüfen Messgrößenstatus Quality Quality substatus Function check Coding (hex) 0x3C … 0x3F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Trägermessstoff Massefluss •...
  • Seite 220 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Kurztext 803 Schleifenstrom 1. Verkabelung prüfen 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen –...
  • Seite 221 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
  • Seite 222 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 223 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
  • Seite 224 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 225 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 226 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 227 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 228 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen 2. Sensor prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 229 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
  • Seite 230 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
  • Seite 231 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
  • Seite 232 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
  • Seite 233 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  175 •...
  • Seite 234 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  34 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  175 • Via Webbrowser →  176 •...
  • Seite 235 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...
  • Seite 236 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...
  • Seite 237 Proline Promass Q 300 PROFIBUS PA Diagnose und Störungsbehebung 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
  • Seite 238 Diagnose und Störungsbehebung Proline Promass Q 300 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promass 300 PA ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.
  • Seite 239 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8Q3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
  • Seite 240 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 241 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
  • Seite 242 Reparatur Proline Promass Q 300 PROFIBUS PA 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
  • Seite 243 Proline Promass Q 300 PROFIBUS PA Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 244 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
  • Seite 245 Proline Promass Q 300 PROFIBUS PA Zubehör 15.3 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
  • Seite 246 Technische Daten Proline Promass Q 300 PROFIBUS PA Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
  • Seite 247 Proline Promass Q 300 PROFIBUS PA Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte Messgerät Kompatible Rohrdurchmesser  ... min(F) max(F) [mm]...
  • Seite 248 Technische Daten Proline Promass Q 300 PROFIBUS PA Eingangssignal Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  245 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über den Stromeingang →...
  • Seite 249 Proline Promass Q 300 PROFIBUS PA Technische Daten 16.4 Ausgang Ausgangssignal PROFIBUS PA PROFIBUS PA Gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA...
  • Seite 250 Technische Daten Proline Promass Q 300 PROFIBUS PA Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
  • Seite 251 Proline Promass Q 300 PROFIBUS PA Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 252 Technische Daten Proline Promass Q 300 PROFIBUS PA Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
  • Seite 253 Proline Promass Q 300 PROFIBUS PA Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
  • Seite 254 Technische Daten Proline Promass Q 300 PROFIBUS PA Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten Hersteller-ID 0x11...
  • Seite 255 Proline Promass Q 300 PROFIBUS PA Technische Daten Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10% 50/60 Hz DC 24 V ±20% – Option I AC 100 … 240 V –15…+10%...
  • Seite 256 Technische Daten Proline Promass Q 300 PROFIBUS PA 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser • +15 … +45 °C (+59 … +113 °F) • 2 … 6 bar (29 … 87 psi) • Angaben gemäß Kalibrierprotokoll •...
  • Seite 257 Proline Promass Q 300 PROFIBUS PA Technische Daten Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,36 0,013 0,048 0,162 11,5 0,42 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h]...
  • Seite 258 Technische Daten Proline Promass Q 300 PROFIBUS PA Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. Massefluss (Gase) ±0,20 % v.M. Massefluss (kryogene Flüssigkeiten und Gase unter –100 °C (–148 °F)) ±0,175 % % v.M. (Bestellmerkmal "Messrohr Material", Option LA) Dichte (Flüssigkeiten) •...
  • Seite 259 Proline Promass Q 300 PROFIBUS PA Technische Daten [kg/m ] [°C] -150 -100 [°F] -200 -100 A0046818 Standarddichte Premiumdichte Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F) Einfluss Messstoffdruck Nachfolgend wird gezeigt, wie sich der Prozessdruck (Relativdruck) auf die Genauigkeit des Masseflusses und der Dichte auswirkt.
  • Seite 260 Technische Daten Proline Promass Q 300 PROFIBUS PA [% v.M./bar] [% v.M./psi] ±0,0006 ±0,00004 [mm] [in] ±0,0003 ±0,00002 –0,0024 –0,000166 –0,0006 –0,000041 Premiumdichte Die Werte für den Einfluss des Messstoffdrucks basieren auf der Dichte von Wasser. Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
  • Seite 261 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
  • Seite 262 Technische Daten Proline Promass Q 300 PROFIBUS PA Optionen • Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA • Öl- und fettfreie Ausführung für mediumberührende Teile nach IEC/TR 60877-2.0 und BOC 50000810-4, mit Erklärung Bestellmerkmal "Dienstleistung", Option HB Mechanische Belastung Messumformergehäuse:...
  • Seite 263 Proline Promass Q 300 PROFIBUS PA Technische Daten len und insbesondere in Anwendungen, in denen der Prozessdruck höher ist als 2/3 des Berstdrucks des Messaufnehmergehäuses. Falls der austretende Messstoff kontrolliert abgeführt werden muss, ist ein Sensor mit Berstscheibe zu verwenden. Der Ablauf ist an die zusätzliche Verschraubung anzuschlie- ßen .
  • Seite 264 Technische Daten Proline Promass Q 300 PROFIBUS PA • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
  • Seite 265 Proline Promass Q 300 PROFIBUS PA Technische Daten Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse":...
  • Seite 266 Technische Daten Proline Promass Q 300 PROFIBUS PA Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4404 (316L) Messrohre Rostfreier Stahl, 1.4404 (316/316L);...
  • Seite 267 Proline Promass Q 300 PROFIBUS PA Technische Daten Oberflächenrauheit Alle Angaben beziehen sich auf messstoffberührende Teile. Folgende Oberflächenrauheitskategorien sind bestellbar: Kategorie Methode Option(en) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt" Nicht poliert – SA, LA Ra ≤0,76 µm (30 µin) Mechanisch poliert Ra ≤0,76 µm (30 µin)
  • Seite 268 Technische Daten Proline Promass Q 300 PROFIBUS PA Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →...
  • Seite 269 Proline Promass Q 300 PROFIBUS PA Technische Daten Abmessungen Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau". Fernbedienung →  69 Serviceschnittstelle →  69 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden.
  • Seite 270 Technische Daten Proline Promass Q 300 PROFIBUS PA eine Kontrolle des Gerätezustands. Zusätzlich können die Daten vom Gerät verwaltet und die Netzwerkparameter eingestellt werden. Für die WLAN-Verbindung wird ein Gerät benötigt, das über eine optional bestellbare WLAN-Schnittstelle verfügt: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig beleuchtet;...
  • Seite 271 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
  • Seite 272 Technische Daten Proline Promass Q 300 PROFIBUS PA tion zur UKCA-Kennzeichnung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbringung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd. Floats Road Manchester M23 9NF United Kingdom www.uk.endress.com RCM-Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 273 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
  • Seite 274 Um die Funktionalität des Geräts je nach Bedarf zu erweitern, sind für das Gerät verschie- dene Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser...
  • Seite 275 Proline Promass Q 300 PROFIBUS PA Technische Daten Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com. Detaillierte Informationen zu den Anwendungspaketen: Sonderdokumentationen →  277 Diagnosefunktionalität Bestellmerkmal "Anwendungspaket", Option EA "Extended HistoROM" Umfasst Erweiterungen bezüglich Ereignislogbuch und Freischaltung des Messwertspei- chers.
  • Seite 276 Technische Daten Proline Promass Q 300 PROFIBUS PA Erweiterte Dichtefunktion Bestellmerkmal "Anwendungspaket", Option EH "Erweiterte Dichtefunktion" Erweiterte Softwarefunktionen für die Dichtemessung: • Einfache Integration in bestehende Dichteanwendungen mit integriertem Periodendau- ersignal TPS (Time Periode Signal). • Darstellung von zwei Dichtewerten gleichzeitig auf der Vor-Ort-Anzeige.
  • Seite 277 Technische Daten 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
  • Seite 278 Technische Daten Proline Promass Q 300 PROFIBUS PA Abgesetztes Anzeige- und Bedienmodul DKX001 Inhalt Dokumentationscode ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec XA01498D cCSAus IS XA01499D cCSAus Ex nA XA01513D INMETRO Ex i XA01500D INMETRO Ex ec XA01501D NEPSI Ex i...
  • Seite 279 Proline Promass Q 300 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis 0 … 9 3-A-Zulassung ......272 Bedienelemente .
  • Seite 280 Stichwortverzeichnis Proline Promass Q 300 PROFIBUS PA Symbole ....... 174 Stromausgang .
  • Seite 281 Proline Promass Q 300 PROFIBUS PA Stichwortverzeichnis Funkzulassung ......273 Leistungsmerkmale ......256 Lesezugriff .
  • Seite 282 Stichwortverzeichnis Proline Promass Q 300 PROFIBUS PA TOTAL ......82 Nullpunktjustierung (Assistent) ... . . 129 Montage .
  • Seite 283 Proline Promass Q 300 PROFIBUS PA Stichwortverzeichnis Schutzart ......45, 261 Transport Messgerät ......19 Seriennummer .
  • Seite 284 Stichwortverzeichnis Proline Promass Q 300 PROFIBUS PA siehe Diagnosemeldung siehe Im Störungsfall Texteditor ......55 Zahleneditor .
