1. RECOMMANDATION
PROJECTEURS LED / 12V ~ - Fabriqués en ABS. L'installation
de ce projecteur nécessite l'intervention de personnes
qualifiées. À utiliser uniquement en cas d'immersion dans
l'eau.
IMPORTANT : Cette notice contient des informations de
première importance sur les mesures de sécurité à adopter
au moment de l'installation et de la mise en service. Il est par
conséquent indispensable que l'installateur et l'utilisateur
lisent attentivement ces instructions avant de commencer
le montage et la mise en marche.
NOTE DE SECURITE IMPORTANTE : Les installations
électriques pour piscines doivent être conformes aux
exigences de la normes NF C 15-100 et à la réglementation
en vigueur (réseau électrique domestique).
NOTE : Le projecteur alimentée par un transformateur
électronique risque de ne pas fonctionner (renseignez-vous
auprès de votre revendeur).
Fonctionne uniquement avec un transformateur de
sécurité (transformateur torique) de classe III, 230V~ / 12V
~. Prévoir une alimentation d'une puissance supérieure de
10% à la puissance absorbée par projecteur.
Un transformateur de 100 V.A. permet d'alimenter 2
projecteurs (12 leds couleurs) : 2 x 45 = 90 VA
Les chutes de tension peuvent être très fortes sur de
mauvaises connexions, cosses mal serrées et fils oxydés.
Mesurer la tension au bout du câble sans la lampe.
• Tension minimum requise : 10,5V
• Tension maximum supportée : 13.5V.
Si le câble extérieur souple ou le cordon de ce luminaire
est endommagé, il doit être remplacé exclusivement par le
fabricant, son service de maintenance ou toute personne
2. UTILISATION
Coupez l'alimentation de vos projecteurs, procédez au
remplacement de l'ampoule en respectant les consignes de
la notice d'utilisateur de votre projecteur.
Pensez à changer le joint d'étanchéité de l'ampoule sur
son support par un joint neuf puis monter la lampe à la
place de l'ampoule d'origine. Le non remplacement du
joint d'étanchéité peut occasionner une infiltration d'eau
entre la lampe et son support avec pour conséquence la
détérioration de la lampe.
POUR LES PROJECTEURS LEDS COULEURS
- 10 couleurs / 5 séquences de couleurs enchaînées.
- Changement des couleurs ou des séquences (en standard)
par coupure sur l'interrupteur d'alimentation «MARCHE/
ARRET».
- En option : changement des couleurs ou des séquences
par l'intermédiaire du KITRécepteur Contrôleur-Modulateur
BLANC
BLEU
BLEU-VERT
de qualification équivalente, cela afin d'éviter tous risques.
Pour un éclairage optimum dans votre piscine, toujours
orienter l'ampoule comme indiqué :

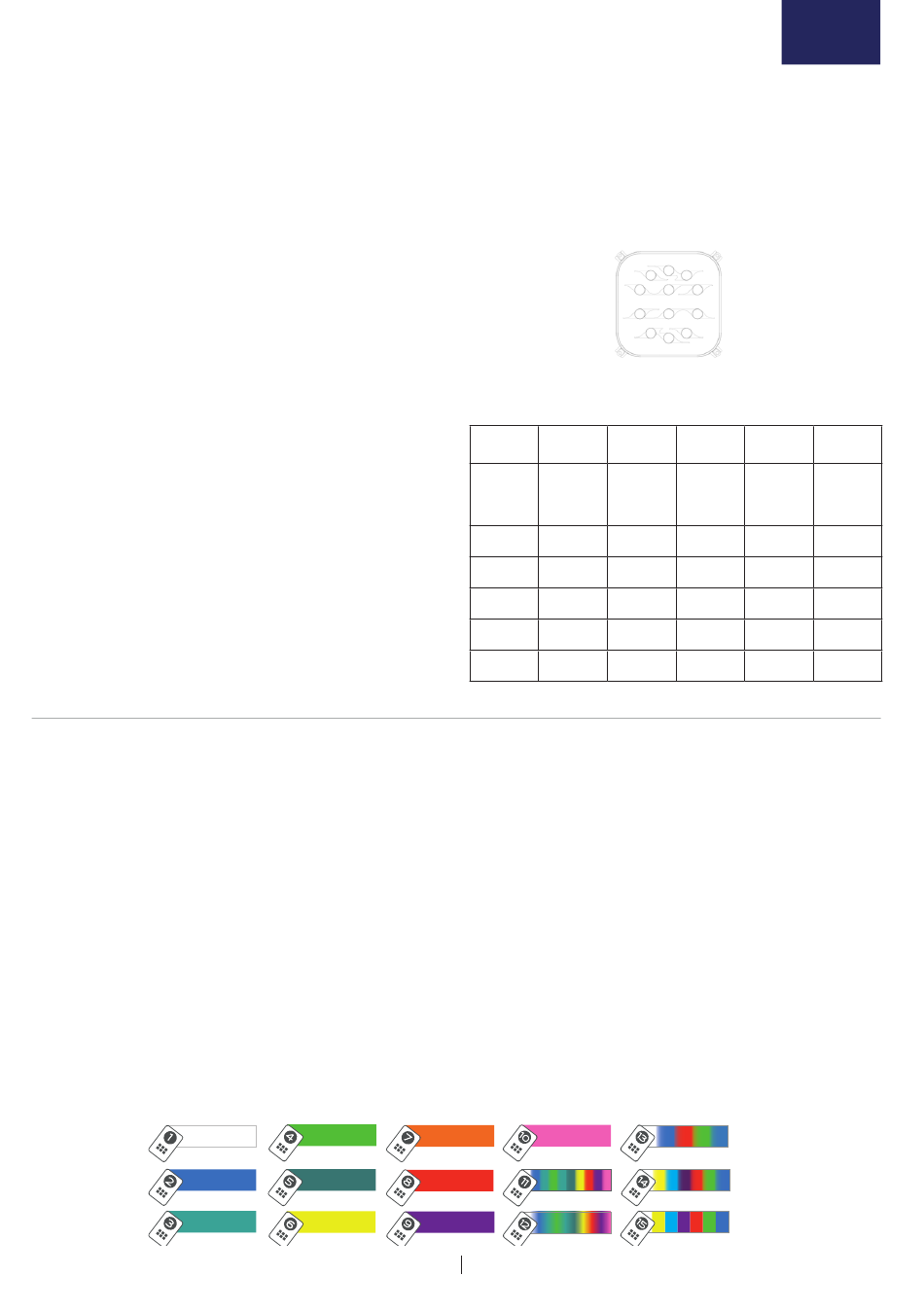

Reportez-vous au tableau ci-dessous pour définir la
section de câble en fonction de la longueur et de la
puissance.
avec télécommande sans fil.
- Garde en mémoire après extinction de l'ampoule la couleur
ou la séquence pré-définie.
Lors de la mise sous tension, l'ampoule s'allume. Pour
changer la couleur ou la séquence, procédez par coupure
ARRET / MARCHE sur l'interrupteur d'alimentation en mode
manuel. La procédure de changement nécessite un temps
de coupure sur l'interrupteur inférieur à 1 secondes.
Lors de la première coupure, la ou les ampoules s'initialisent
sur la première couleur fixe. A chaque coupures suivantes,
les couleurs fixes défilent jusqu'à la dixième, ensuite
viennent les 5 séquences enchaînées jusqu'à revenir sur la
première couleur fixe.
Une coupure supérieure à 10 secondes entraîne la
mémorisation de la couleur ou séquence en cours, cela
permet de restaurer l'éclairage avec la couleur ou séquence
pré-définie.
ORANGE
VERT
ROUGE
VERT ÉMERAUDE
JAUNE
MAUVE
4
FR
• Introduire le câble dans le presse-étoupe au fond de
la niche en laissant suffisamment de longueur afin
depouvoir poser le projecteur sur la margelle.
• Serrez le presse étoupe, il ne reste plus qu'à introduire
le projecteur dans la niche.
12 Leds
6 Leds blanc
26 W
blanc
Eloignement
Section
Section
Max Coffret /
Câble
Câble
Projecteur
2 x 1,5
2 x 1,5
11 ml
mm²
mm²
2 x 2,5
2 x 2,5
19 ml
mm²
mm²
2 x 4 mm²
29 ml
2 x 4 mm²
2 x 6 mm²
44 ml
2 x 6 mm²
2 x 10
2 x 10
72 ml
mm²
mm²
ROSE
FONDU 3
FONDU 1
SLOW DISCO
FONDU 2
QUICK DISCO
FR
12 Leds
42 W
36 W
couleur
Eloignement
Eloignement
Section
Max Coffret /
Max Coffret /
Câble
Projecteur
Projecteur
2 x 1,5
7 ml
8 ml
mm²
2 x 2,5
11 ml
13 ml
mm²
18 ml
2 x 4 mm²
21 ml
27 ml
2 x 6 mm²
31 ml
2 x 10
45 ml
52 ml
mm²
