SY-250A
CHAPITRE 5

5.5 Utilisation

- La fraise scie PROMAC est conçue pour l'emploi dans les ateliers de construction mécanique et les ateliers
de serrurie.
- Le modèle SY-250A (45/90RPM) est préconisée pour les profilés.
- L'utilisation de la machine requiert un seul opérateur.
- Avant de commencer à couper, s'assurer que la pièce à couper est bien serrée dans l'étau et que l'extrémité
est soutenue correctement.
- Ne pas utiliser une lame supérieure à 250mm de Ø.
- Mettre toujours la machine en marche la tête relevée et protection fermée.
- Ne pas utiliser de lame dont les dimensions seraient diffèrentes de celles indiquées dans les spécifications
de la machine.

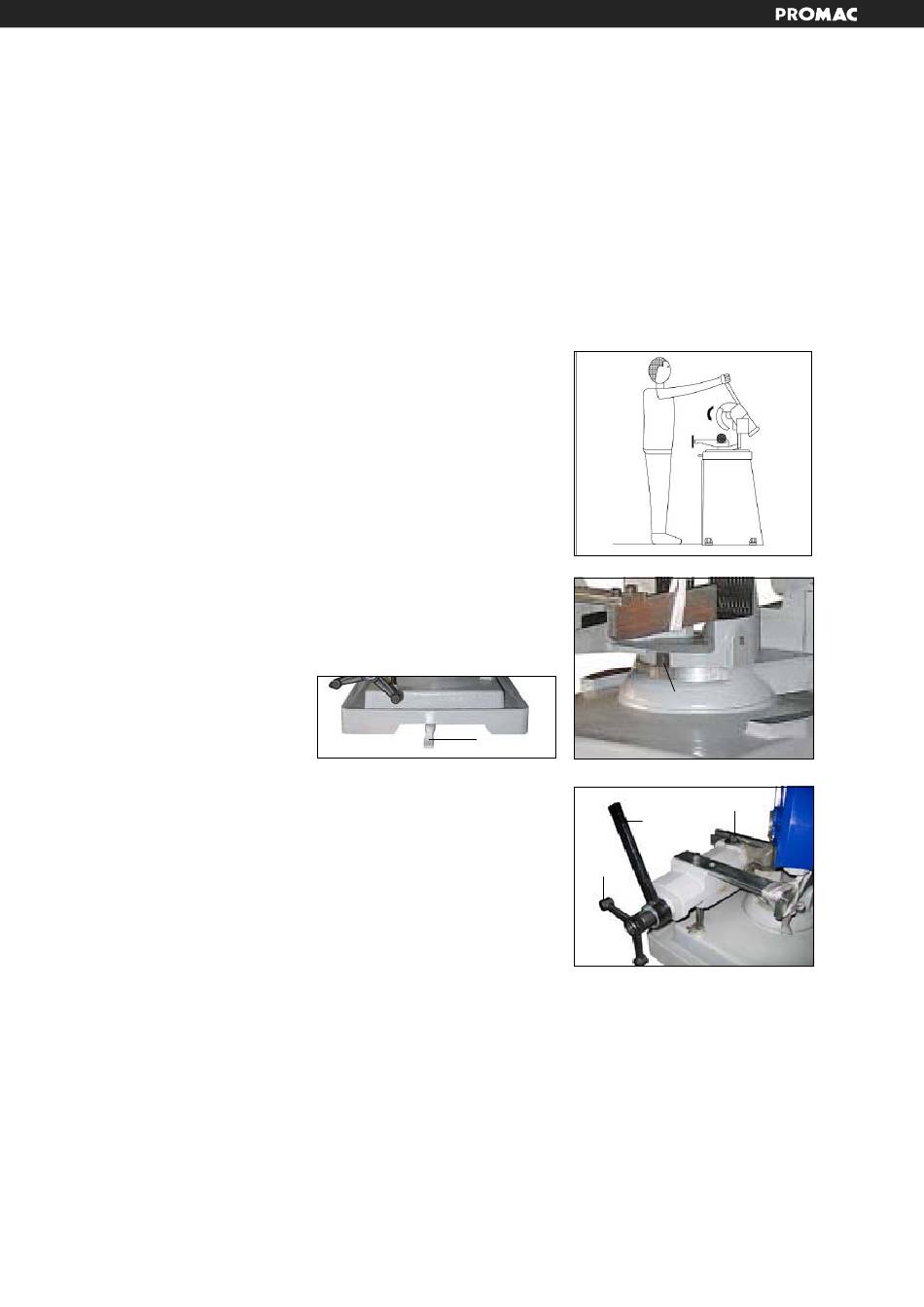

5.6 Emplacement de l'opérateur
L'opérateur s'installe en face de la machine et peut ainsi manoeuvrer
tous les éléments de réglage.
5.7 Réglage de la tête de scie pour les coupes d'angles
- Manoeuvrer le levier de blocage (A) pour libérer la tête.
- Tourner la tête à l'angle désiré (B).
- Bloquer la tête à l'aide du levier (A).
5.8 Utilisation de l'étau
La machine est munie d'un système de serrage rapide.
- Déplacer l'étau mobile vers la pièce à travailler (C) à l'aide de la
manivelle (A). Laisser 2 à 5mm de jeu entre la pièce et le mors.
- La pièce peut alors être bloquée ou débloquée facilement au
moyen du levier de serrage rapide (B).
5.9 Serrage de la pièce à couper
- Ouvrir l'étau suffisament.
- Mesurer la pièce et marquer la ligne de coupe.
- Poser la pièce à couper entre les mâchoires.
- Aligner la pièce à couper avec la lame et l'arrière de l'étau.
- Serrer la pièce comme décrit au point 5.8.
20
A
B
A
B
C
