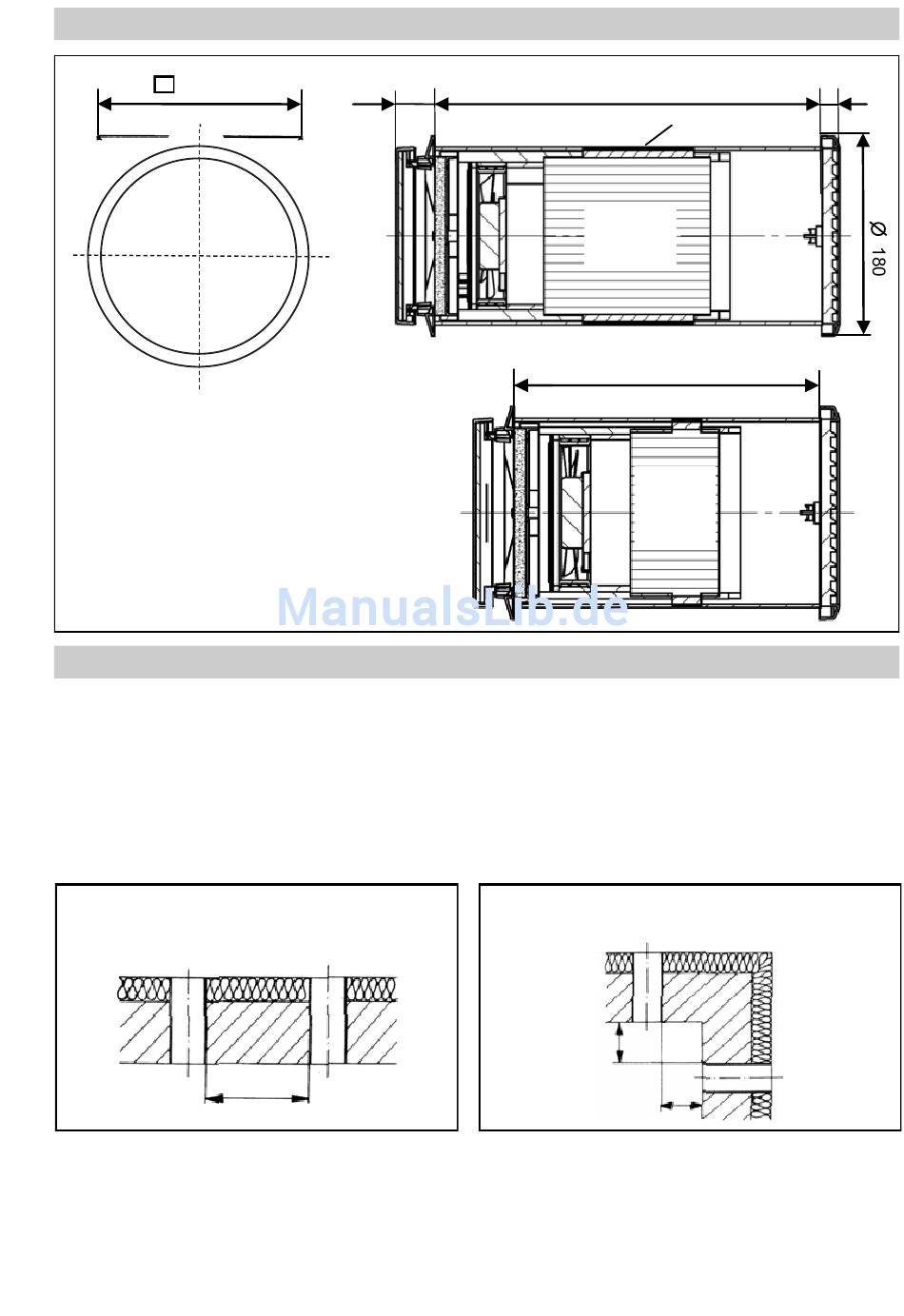

Maßbild (alle Maße in mm)
180
Maße in mm
Einbauposition
Dezentrale Lüftungsgeräte mit Wärmerückgewinnung des Typs Air Duo Plus funktionieren nur paar-
weise im wechselseitigen Betrieb. Ein Gerät arbeitet 70 s (ADP kurz: 50 s) im Zuluftbetrieb, das ande-
re 70 s (ADP kurz: 50 s) im Abluftbetrieb in der jeweilig eingestellten Volumenstromstufe. Danach wird
die Luftrichtung gewechselt. Dadurch wird sichergestellt, dass die Summe der zugeführten Volumen-
ströme gleich der Summe der abgeführten Volumenströme ist. Wird ein im Gegentakt arbeitendes
Gerätepaar in zwei verschiedenen Räumen der Wohnung installiert und betrieben, so muss zwischen
diesen Räumen stets ein Luftverbund durch ausreichend groß dimensionierte Überström-
Luftdurchlässe hergestellt sein.
Empfohlener Mindestabstand bei Einbau eines
Gerätepaares in einer Wand:
Positionieren Sie die Geräte nicht oberhalb von empfindliche Möbeln, Oberflächen oder Bildern, die
Wand unter den Geräten soll „frei" bleiben.
Positionieren Sie die Geräte nicht oberhalb oder in der Nähe von Raumthermostaten
2
Air Duo Plus
ADP kurz
1m
35
Wärme-
tauscher
Empfohlener Mindestabstand bei Einbau eines
Gerätepaares über Ecke:
1m
300 - 700
DA 160
200 –300
Wärme-
tau-
scher
1m
