Zu dieser Anleitung
Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt
die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwal-
tung usw.) weiterzugeben.
Zeichen in dieser Anleitung
Dieses Zeichen warnt Sie vor Verletzungsgefahren.
Dieses Zeichen warnt Sie vor Verletzungsgefahr durch Elektrizität
Sicherheitshinweise
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspan-
nung erfolgen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzanschluss
entfällt!
Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach gültiger
VDE 0100 vorgenommen werden!
Achtung! Dieses Gerät darf nicht von Kindern und Personen (Filterwechsel/Reinigung) bedient
werden, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, es sicher zu bedienen. Kinder sollten
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Technische Daten
Gerätespannung:
Schutzart:
Volumenstrom:
Messflächen-Schalldruckpegel:
Entsorgen
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, ent-
sorgen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.

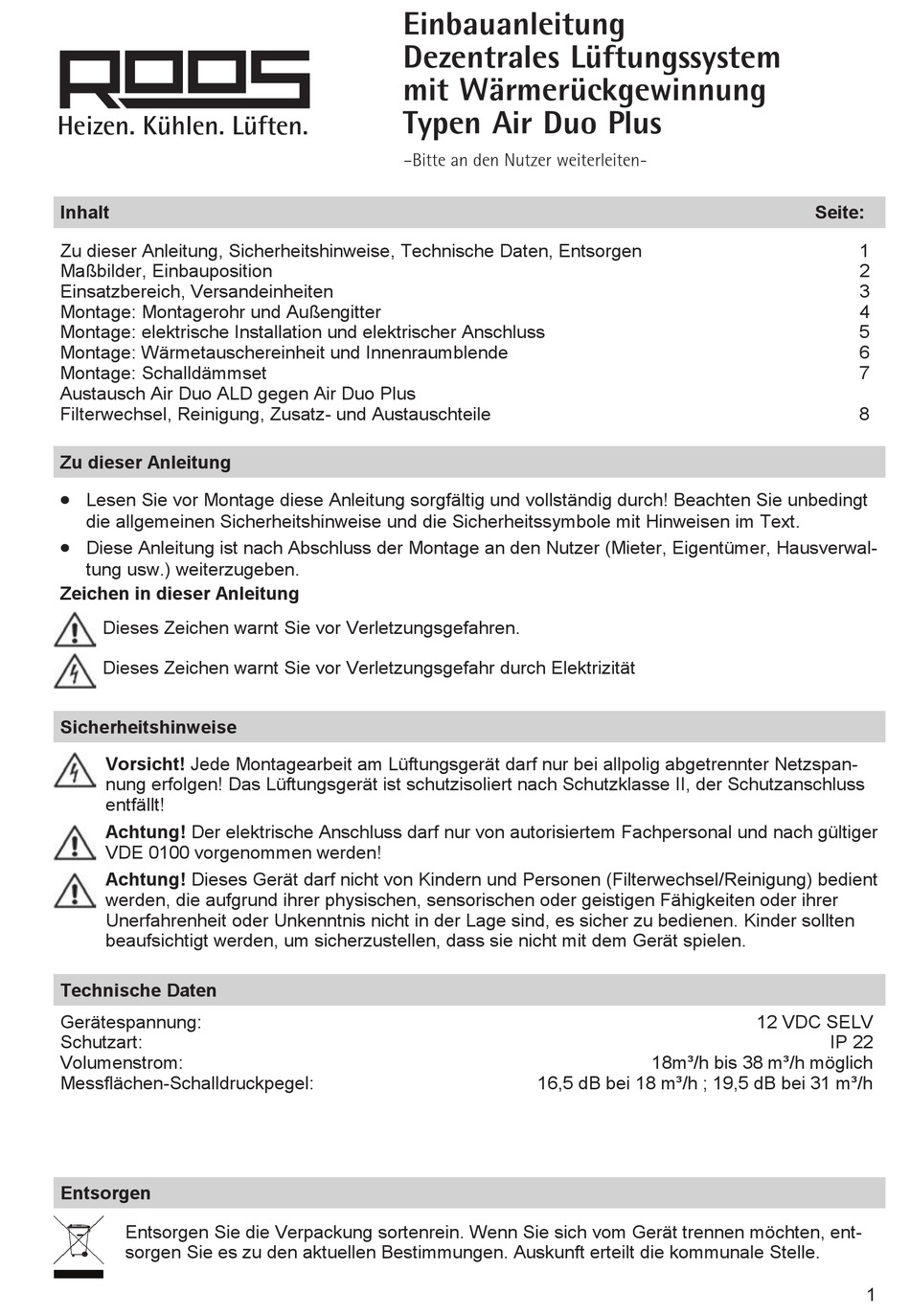

Einbauanleitung
Dezentrales Lüftungssystem
Einbauanleitung
mit Wärmerückgewinnung
Typen Air Duo Plus
Air Duo Plus / Air Duo Plus kurz
–Bitte an den Nutzer weiterleiten-
- Bitte an den Nutzer weiterleiten-
18m³/h bis 38 m³/h möglich
16,5 dB bei 18 m³/h ; 19,5 dB bei 31 m³/h
Seite:
1
2
3
4
5
6
7
8
12 VDC SELV
IP 22
1
