Inhaltszusammenfassung für Workzone LY528-4-360

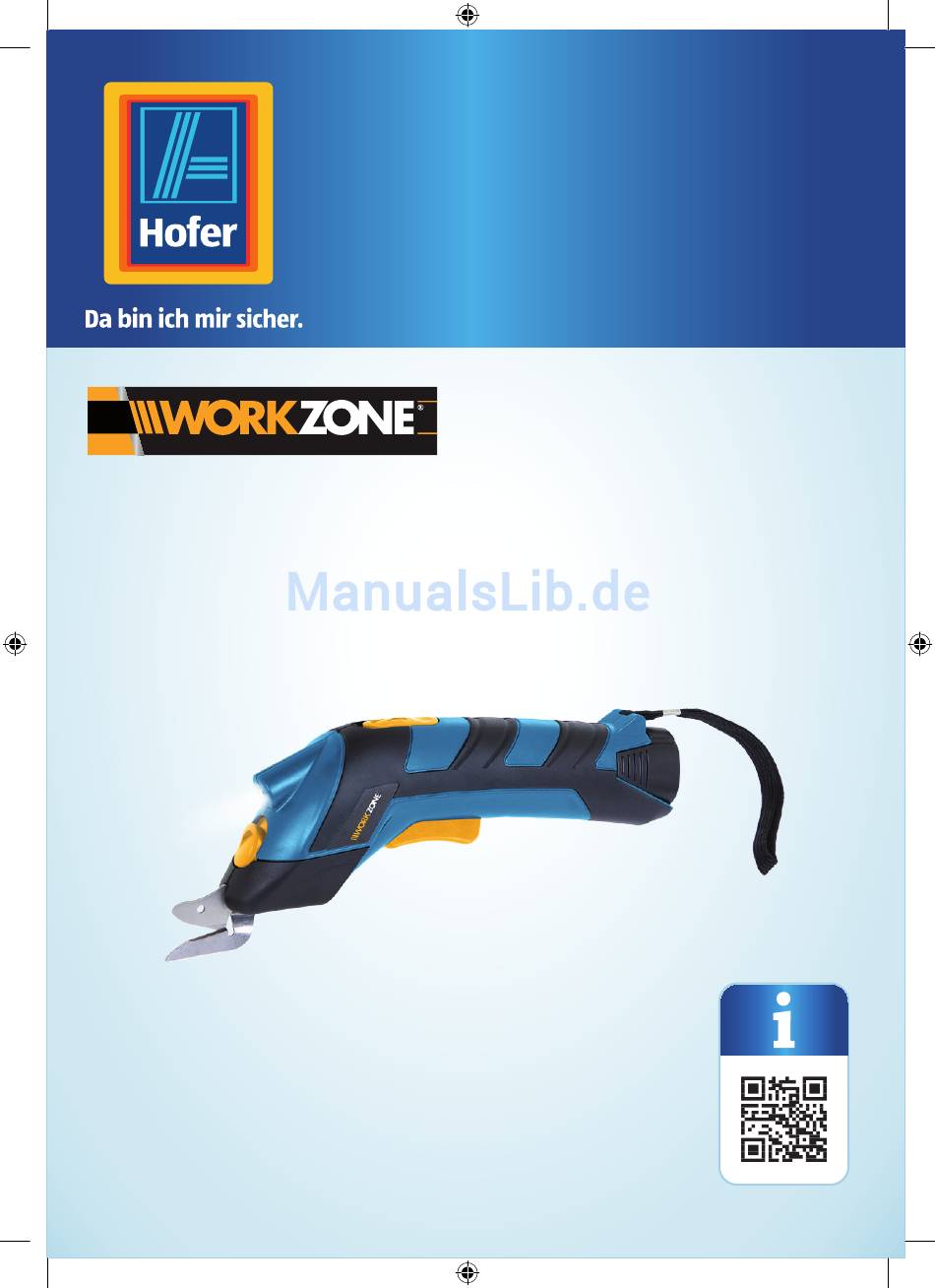

- Seite 1 Bedienungs- anleitung LI-ION AKKUSCHERE 3,6V Originalbetriebsanleitung 70295_Anleitung_AT.indb 1 27.09.17 12:00...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ................................... Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Restrisiken ................................................... Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..................Zusätzliche Sicherheitshinweise für Ladegeräte ....................... Zusätzliche Sicherheitshinweise ..................................Vor Verwendung ........................................Produkt und Lieferumfang prüfen ................................ -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Schaltersperre Ladestation 3,6V Li-Ion Akku 10. Schneidkopfführung Akkublock-Entriegelung LED-Arbeitsleuchte Ein-/Ausschalter 12. Scherenblatt Schneidkopf 13. Schneidkopf Entriegelung Druckknopf für LED Arbeitsleuchte Ladegerät Ersatz-Schneidkopf 70295_Anleitung_AT.indb 4 27.09.17 12:00... -
Seite 5: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Akkuschere. Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Akkuschere verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen der Akkuschere führen. -
Seite 6: Sicherheit
Sicherheit Werfen Sie den Akku nicht ins Feuer. Das Ladegerät entspricht der Schutzklasse 2. Betreiben Sie das Netzteil nur in Innenräumen. Gleichspannung. Positive Polarität GS Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). -
Seite 7: Restrisiken
Sicherheit Schäden aus. Die Akkuschere ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert worden, sondern für den Privatanwender im Hobby- und DIY- Bereich. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. - Seite 8 Sicherheit Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. 2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen.
- Seite 9 Sicherheit b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
- Seite 10 Sicherheit Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
-
Seite 11: Zusätzliche Sicherheitshinweise Für Ladegeräte
Sicherheit 6) Service a) Lassen Sie Ihr Elektrowerkzeuge nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Zusätzliche Sicherheitshinweise für Ladegeräte a) Das Ladegerät, aber nicht die Akkuschere, kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder... -
Seite 12: Vor Verwendung
Vor Verwendung c) Werkzeugeinsätze können extrem heiß werden. Berühren Sie nach dem Schneidevorgang den Werkzeugeinsatz nicht und gehen Sie sicher, dass sich die Akkuschere nach Beendigung der Arbeit an einem sicheren Platz befindet. d) Halten Sie Ihre Hände vom Arbeitsbereich fern. Greifen Sie nicht unter das Werkstück. -
Seite 13: Akku Laden
Vor Verwendung Akku laden HINWEIS! Beim Laden sowie bei starker Beanspruchung der Akkuschere erwärmt sich der Akku. Nach oder vor dem Aufladen immer den Akku erst auf Raumtemperatur abkühlen lassen. • S tecken Sie den Akku in die Ladestation . Beachten Sie die Polaritätsmarkierungen am Akku und an der Ladestation. -
Seite 14: Verwendung
Verwendung Entfernen • S chieben Sie die Schneidkopf- Entriegelung nach oben und ziehen Sie anschließend den Schneidkopf heraus. Einsetzen • S tecken Sie den Schneidkopf in die dafür vorgesehene Schneidkopfführung , bis dieser einrastet. Verwendung Ein- / Ausschalten Einschalten: • S chaltersperre nach vorne schieben und Ein-/Ausschalter drücken • E in-/Ausschalter gedrückt halten. -
Seite 15: Arbeitshinweise
Wartung, Reinigung, Lagerung und Transport Arbeitshinweise VORSICHT! Werkzeugeinsätze können extrem heiß werden. Lassen Sie das Scherenblatt nach der Arbeit abkühlen. • S chalten Sie die Akkuschere ein und lassen Sie die Maschine auf volle Drehzahl kommen, bevor Sie mit der Arbeit beginnen. • F ühren Sie die Akkuschere ohne zusätzlichen Druck der Schnittlinie folgend. Schneidbares Material Material Max. Materialstärke Filz 6 mm Teppich 3,5 mm Karton... -
Seite 16: Fehlersuche
Wartung, Reinigung, Lagerung und Transport Reinigung VORSICHT! Tauchen Sie die Akkuschere NIEMALS in Wasser oder andere Flüssigkeiten. Reinigen Sie die Akkuschere mit einem feuchten Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungs- oder Lösungsmittel. Lassen Sie alle Teile danach vollständig trocknen. -
Seite 17: Technische Daten
Technische Daten Technische Daten Li-Ion Akkuschere 3,6 V Modell LY528-4-360 Bemessungsspannung 3,6 V Akku Modell LY528-Li-3.6V Bemessungsspannung 3,6 V Kapazität 1300 mAh Ladegerät Modell IVP0600-0300W Netzspannung 100 – 240 V~ / 50/60Hz, 0,2 A Ausgangsspannung / 300 mA Ladezeit 3 – 5 Stunden Schutzklasse II Geräuschinformation... - Seite 18 Geräuschinformation Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. Die Wechselbeziehung zwischen Emissions- und Immissionspegeln kann nicht zuverlässig zu einer Ableitung führen, ob zusätzliche Vorsichtsmassnahmen notwendig sind oder nicht. Faktoren, welche den jeweiligen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Spezifikation des Arbeitsraumes und der Umgebung, die Dauer der Einwirkungen, andere Geräuschquellen u.a.
-
Seite 19: Recycling
Geräuschinformation • V ersuchen Sie die Vibration so gut wie möglich zu vermeiden • N ur einwandfreies Zubehör verwenden • V erwenden Sie vibrationsgedämpfte Handschuhe, wenn Sie dieses Gerät benutzen • P flegen und warten Sie das Gerät entsprechend dieser Anleitung • V ermeiden Sie, das Gerät bei einer Temperatur unter 10°C zu verwenden • P lanen Sie ihre Arbeitsschritte so, dass Sie stark vibrierende Geräte nicht über mehrere Tage benutzen müssen Recycling Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 20: Ce-Konformitätserklärung
CE-Konformitätserklärung 70295_Anleitung_AT.indb 20 27.09.17 12:00... - Seite 21 70295_Anleitung_AT.indb 21 27.09.17 12:00...
- Seite 22 70295_Anleitung_AT.indb 22 27.09.17 12:00...
- Seite 23 70295_Anleitung_AT.indb 23 27.09.17 12:00...
- Seite 24 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 70295 06246 72091-600 www.walteronline.com JAHRE MODELL: GARANTIE 12/2017 LY528-4-360 70295_Anleitung_AT.indb 24 27.09.17 12:00...
