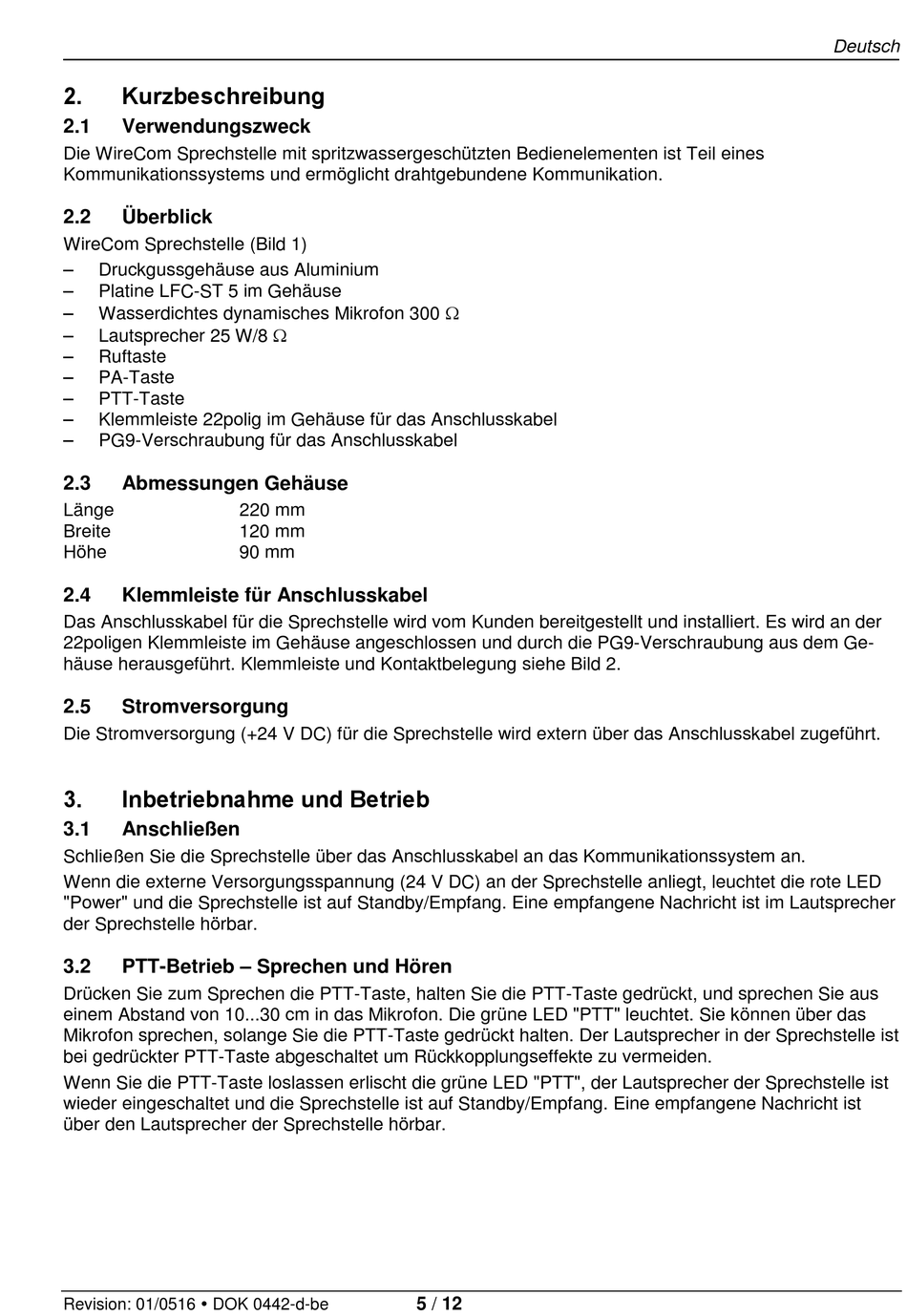

2. Kurzbeschreibung
2.1 Verwendungszweck
Die WireCom Sprechstelle mit spritzwassergeschützten Bedienelementen ist Teil eines
Kommunikationssystems und ermöglicht drahtgebundene Kommunikation.
2.2 Überblick
WireCom Sprechstelle (Bild 1)
–
Druckgussgehäuse aus Aluminium
–
Platine LFC-ST 5 im Gehäuse
Wasserdichtes dynamisches Mikrofon 300 
–
Lautsprecher 25 W/8 
–
–
Ruftaste
–
PA-Taste
–
PTT-Taste
–
Klemmleiste 22polig im Gehäuse für das Anschlusskabel
–
PG9-Verschraubung für das Anschlusskabel
2.3 Abmessungen Gehäuse
Länge
Breite
Höhe
2.4 Klemmleiste für Anschlusskabel
Das Anschlusskabel für die Sprechstelle wird vom Kunden bereitgestellt und installiert. Es wird an der
22poligen Klemmleiste im Gehäuse angeschlossen und durch die PG9-Verschraubung aus dem Ge-
häuse herausgeführt. Klemmleiste und Kontaktbelegung siehe Bild 2.
2.5 Stromversorgung
Die Stromversorgung (+24 V DC) für die Sprechstelle wird extern über das Anschlusskabel zugeführt.
3. Inbetriebnahme und Betrieb
3.1 Anschließen
Schließen Sie die Sprechstelle über das Anschlusskabel an das Kommunikationssystem an.
Wenn die externe Versorgungsspannung (24 V DC) an der Sprechstelle anliegt, leuchtet die rote LED
"Power" und die Sprechstelle ist auf Standby/Empfang. Eine empfangene Nachricht ist im Lautsprecher
der Sprechstelle hörbar.
PTT-Betrieb – Sprechen und Hören
3.2
Drücken Sie zum Sprechen die PTT-Taste, halten Sie die PTT-Taste gedrückt, und sprechen Sie aus
einem Abstand von 10...30 cm in das Mikrofon. Die grüne LED "PTT" leuchtet. Sie können über das
Mikrofon sprechen, solange Sie die PTT-Taste gedrückt halten. Der Lautsprecher in der Sprechstelle ist
bei gedrückter PTT-Taste abgeschaltet um Rückkopplungseffekte zu vermeiden.
Wenn Sie die PTT-Taste loslassen erlischt die grüne LED "PTT", der Lautsprecher der Sprechstelle ist
wieder eingeschaltet und die Sprechstelle ist auf Standby/Empfang. Eine empfangene Nachricht ist
über den Lautsprecher der Sprechstelle hörbar.
Revision: 01/0516  DOK 0442-d-be
220 mm
120 mm
90 mm
