CeoTronics CT-WireCom Bedienungsanleitung Seite 3

Deutsch

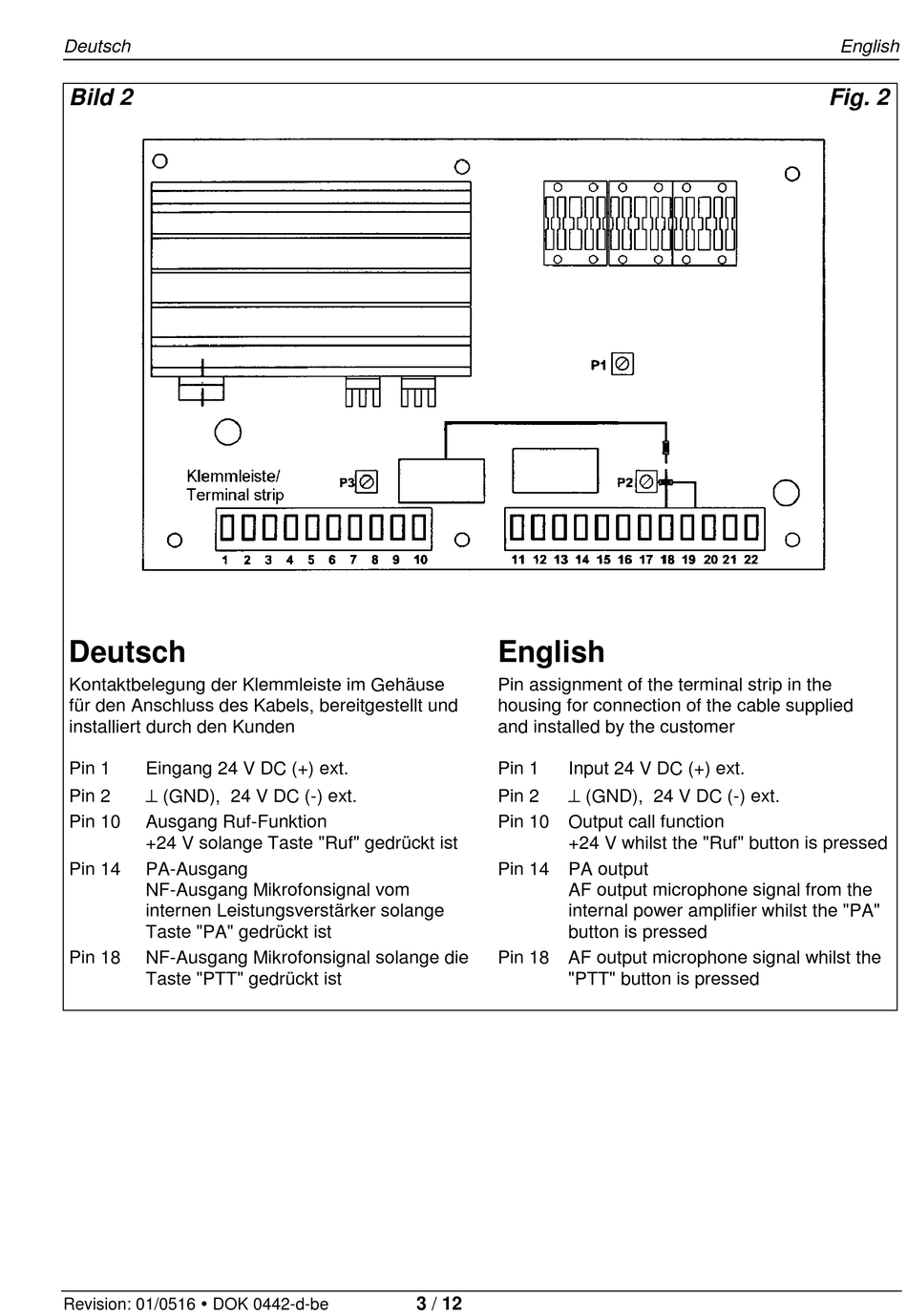

Bild 2
Deutsch
Kontaktbelegung der Klemmleiste im Gehäuse
für den Anschluss des Kabels, bereitgestellt und
installiert durch den Kunden
Pin 1 Eingang 24 V DC (+) ext.
 (GND), 24 V DC (-) ext.
Pin 2
Pin 10 Ausgang Ruf-Funktion
+24 V solange Taste "Ruf" gedrückt ist
Pin 14 PA-Ausgang
NF-Ausgang Mikrofonsignal vom
internen Leistungsverstärker solange
Taste "PA" gedrückt ist
Pin 18 NF-Ausgang Mikrofonsignal solange die
Taste "PTT" gedrückt ist
Revision: 01/0516  DOK 0442-d-be
English
Pin assignment of the terminal strip in the
housing for connection of the cable supplied
and installed by the customer
Pin 1 Input 24 V DC (+) ext.
 (GND), 24 V DC (-) ext.
Pin 2
Pin 10 Output call function
+24 V whilst the "Ruf" button is pressed
Pin 14 PA output
AF output microphone signal from the
internal power amplifier whilst the "PA"
button is pressed
Pin 18 AF output microphone signal whilst the
"PTT" button is pressed
3 / 12
English
Fig. 2
