LOOP: LAÇO TT y TN

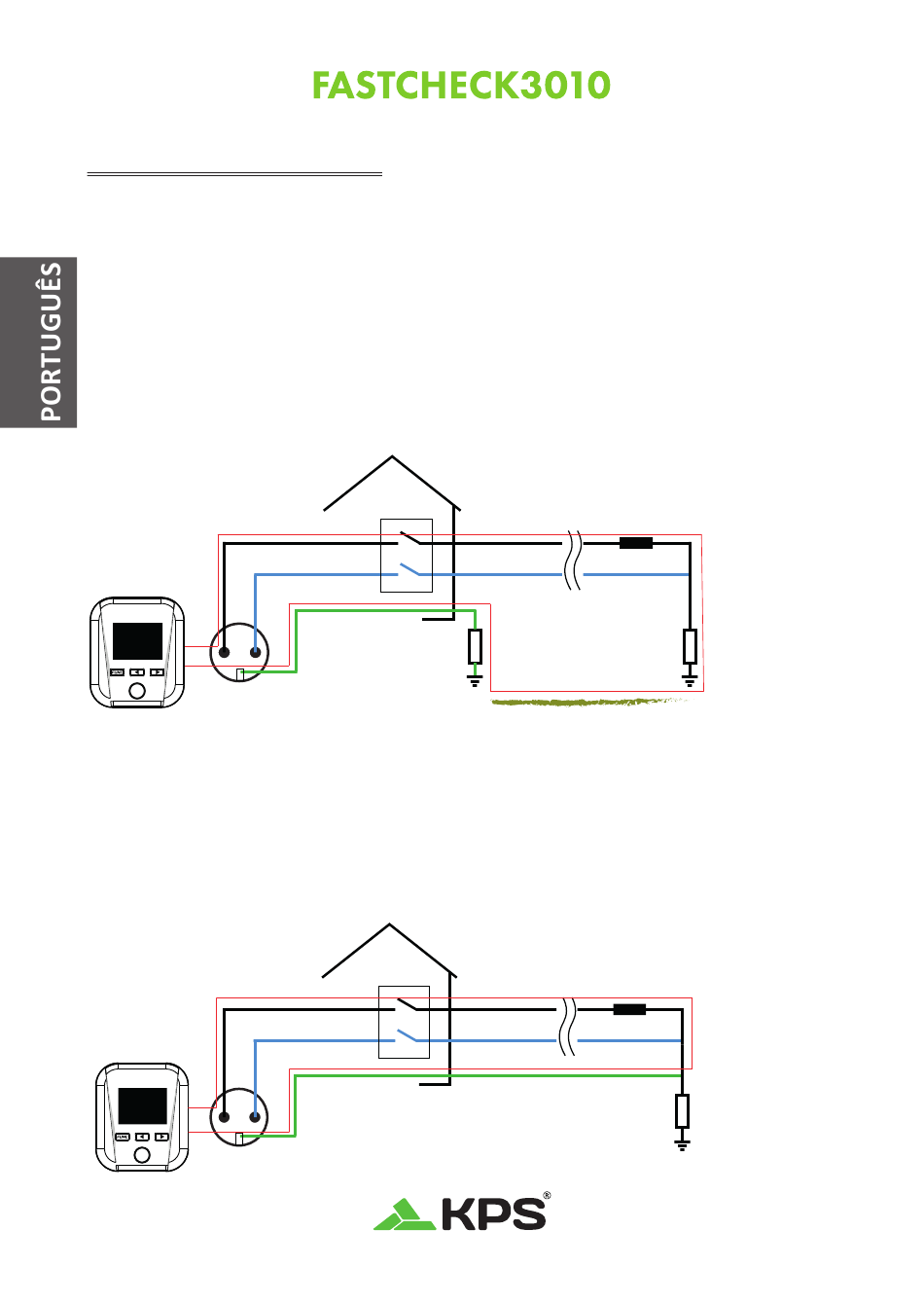

Linha Z: Medição da impedância PE no sistema TT
Z: Resistência total do solo
Vc: Tensão de contacto
NOTA: O limite para a resistência de terra é definido como:
__ Vc Vc: Límite de tensión de contacto (50V ou 25V)
Rt ≤
I∆n I∆n: Corrente nominal RCD
Medição da impedância Zs L-pe no sistema TN
Z: Impedância de terra de defeito L-Pe
Ipsc: Corrente de curto-circuito prospetiva (para verificar o correto
dimensionamento do disjuntor ou fusível de proteção do sistema).
8 6
BT
RCD
eu
N
Pe
Ré
BT
RCD
FUSÍVEL
eu
N
Pe
SISTEMA TT
MT
Direita
TERRA
SISTEMA TN-S
MT
Direita
