RCD (Test Differenziali)

Questa funzione esegue il test secondo la norma IEC/EN 61557-6 dei dispositivi
differenziali. Il test è eseguito con una corrente di prova di 30mA (I∆n) per
differenziali di TIPO A , AC e F.
Modalità di Test:
•
x1 I∆n –Test con 30mA
•
x5 I∆n –Test con 150mA
•
AUTO –Test in sequenza x1/2 - x1/2 180° - x1 - x1 180° - x5 - x5 180°
Funzione RCD x1 o x5
Inserire il FASTCHECK3020 nella presa e premere il tasto FUNC per selezionare
la misura RCD. Premere il tasto
selezionare la modalità di TEST x1 o x5.
Eseguire il TEST premendo il tasto TEST per 2 secondi

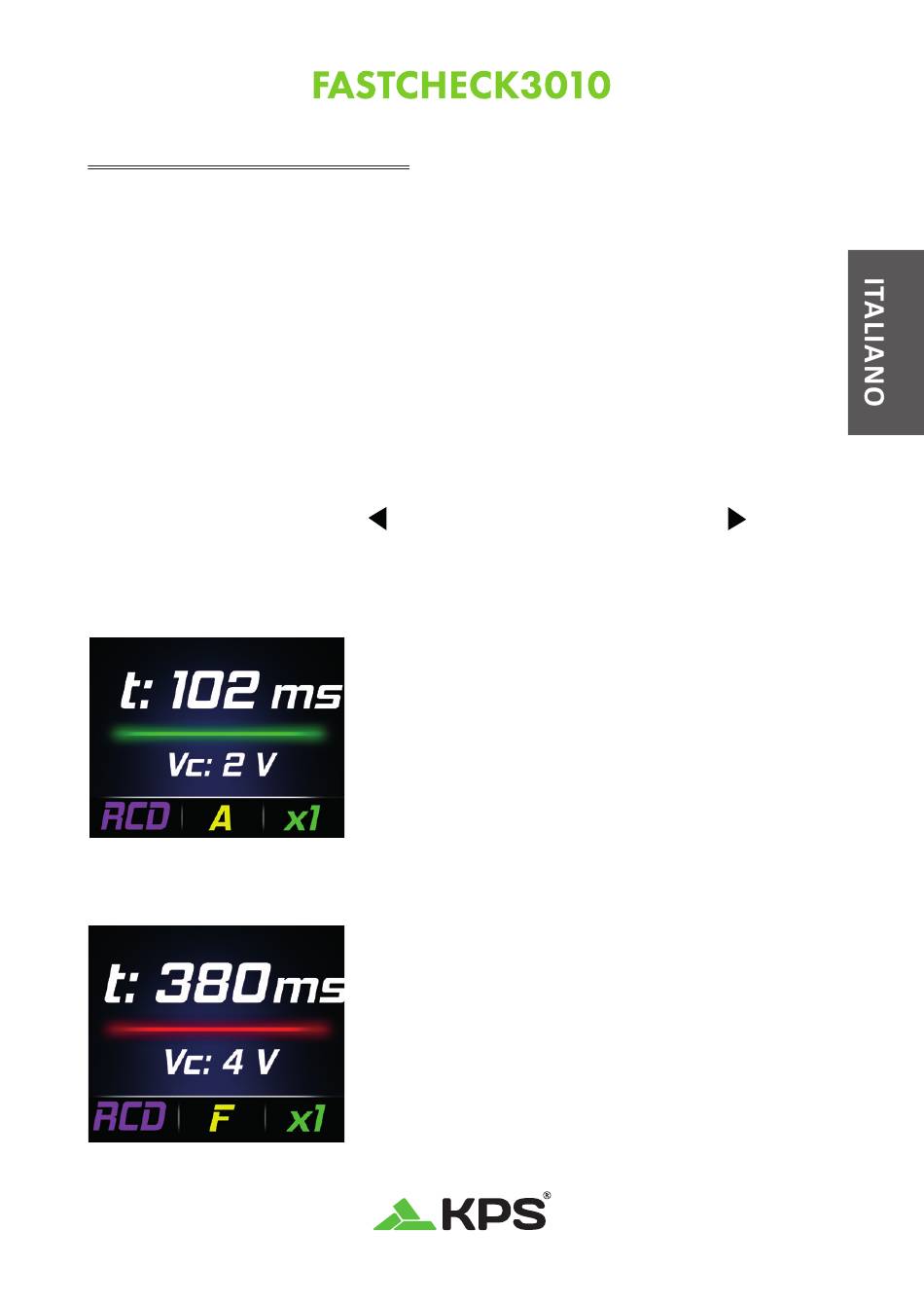

Fig. 4
Fig. 5
per selezionare il tipo di RCD e il tasto
Il display indica il TEMPO di intervento del
differenziale in ms e la barra
l'esito OK (Fig 4).
Vc indica la tensione di contatto.
Se la tensione di contatto rilevata è >50V il test del
differenziale non sarà eseguito e il display indicherà la
barra ROSSA
Il display indica il TEMPO di intervento del
differenziale oltre la NORMA di riferimento e la barra
ROSSA indica l' esito è NO OK (Fig 5).
Vc indica la tensione di contatto.
per
VERDE indica
53
