Wechselstromstärke (AAC)
Echtzeit-Effektivwert (50-60 Hz)
Isolierte Stromleitungen prüfen. In der Schalterstellung VAC/AAC/Hz
einmal auf „SELECT" drücken. Gleichzeitig AAC in der oberen Anzeige und VAC
in der unteren Anzeige ablesen.
Bereiche: 100 A, 600 A Auflösung: 0,01 A Spitzenfaktor: ≤ 3
Genauigkeit: ±(2,0 % + 10)
Minimum Eingangsstromstärkebereich: >20 Ziffern
Überlastschutz: 600 AAC Klemmbackenöffnung: 30 mm (1,2 Zoll)
Frequenz (Hz) durch Klemme
Hz an Motoren mit variablen Drehzahlreglern messen. Die Drehwahlscheibe
auf die Schalterstellung VAC/AAC/Hz drehen und zweimal auf „SELECT" drücken.
In der oberen Anzeige wird Hz angezeigt, während gleichzeitig in der unteren
Anzeige VAC angezeigt wird.
Bereich: 10 Hz bis 400 Hz Auflösung: 0,1 Hz
Genauigkeit: ±(0,1 % + 5)
Minimum Stromstärkebereich: >7 AAC (10 bis 100 Hz); >20 AAC (100 bis 400 Hz)
im 100-AAC-Bereich; >25 AAC (10 bis 400 Hz) im 600-AAC-Bereich.
Überlastschutz: 600 AAC
14
Einschaltstoßstrom, AAC
Der Einschaltstoßstrom-Modus wird die Stromaufnahme beim Starten eines
Motors erfasst. Die Stromaufnahme beim Starten kann bei der Diagnose eines
Motors helfen, bevor dieser ausfällt.
Aktivieren des Einschaltstoßstrom-Modus
1 Auswahlschalter auf VAC/AAC/Hz stellen.
2 Einmal auf „SELECT" drücken, damit AAC auf der oberen Anzeige erscheint.
Zum Aktivieren des Einschaltstoßstrom-Modus, „INRUSH" auf der rechten
Seite des Messgeräts drücken.
3 Zangenkopf um das Startkabel des Motors platzieren.
4 Motor einschalten. Die Stromaufnahme beim Starten wird auf der oberen
Anzeige angehalten.
5 Auf „INRUSH" drücken, um den erfassten Messwert zu löschen. Zum Beenden
für 2 Sekunden auf „INRUSH" drücken.
Messzeitraum für Einschaltstoßstrom: 100 ms
Minimum Eingang: >2 A bei 100-A-Bereich; >20 A bei 600-A-Bereich
Hinweis: AAC oder Hz durch die Klemme und VAC durch die Messleitungen
!
können gleichzeitig gemessen werden. Wenn jedoch nur AAC, Frequenz (Hz)
oder Einschaltstoßstrom AAC durch die Klemme gemessen werden, müssen
die Messleitungen und Thermoelemente vom Messgerät getrennt werden.

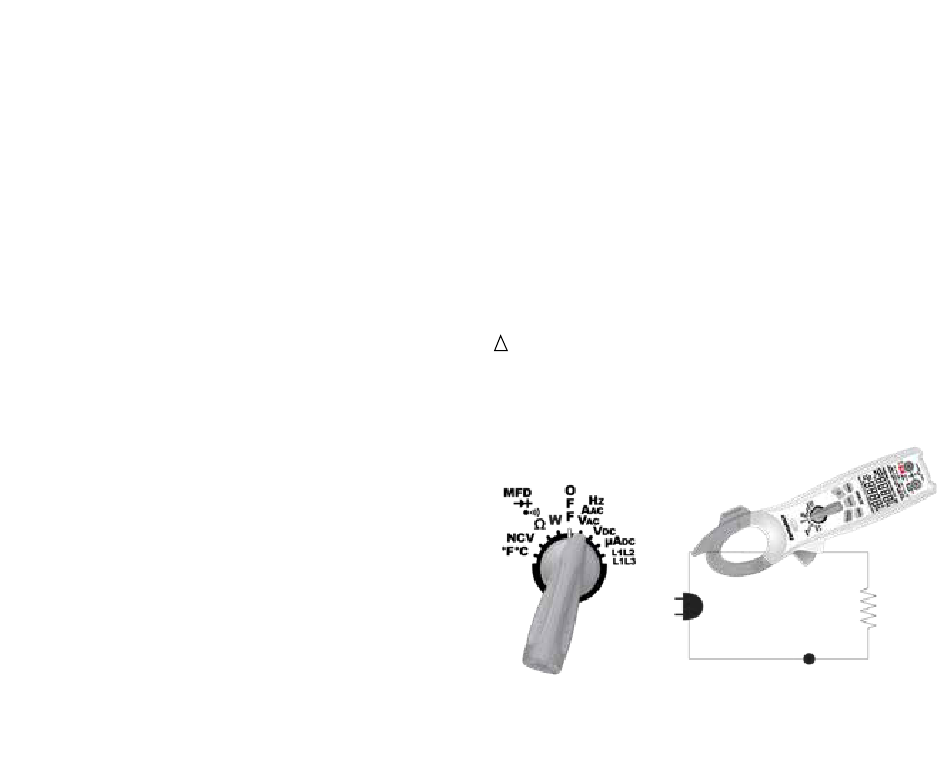

Wechselstromstärke (AAC), Frequenz (Hz) durch die Klemme und
Einschaltstoßstrom AAC wird gemessen in der Schalterstellung VAC/AAC/Hz,
wie oben dargestellt.
