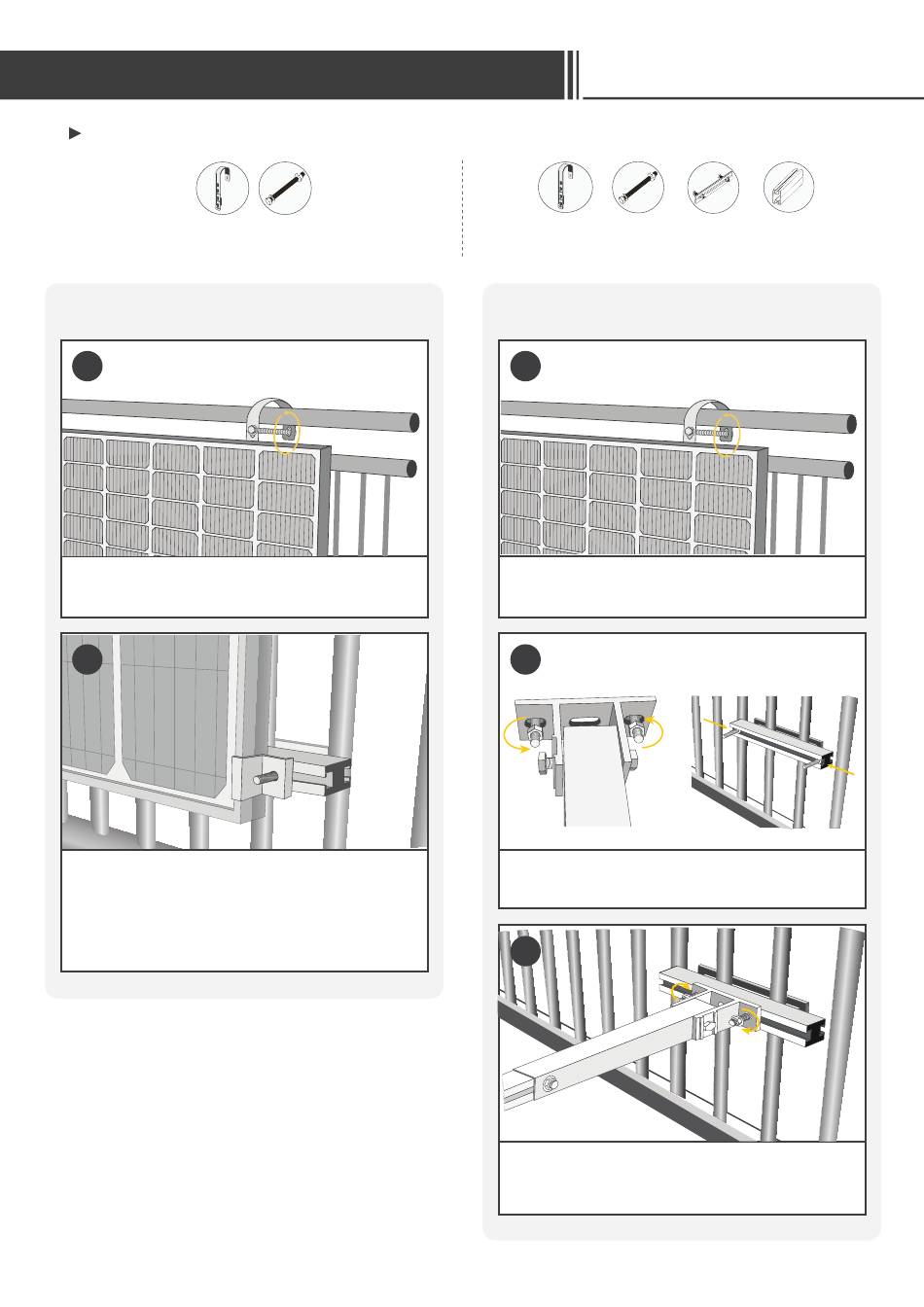

Solakon Upgrade Set Montageanleitung Seite 21

MONTAGE - BALKONHALTERUNG
Installation der Balkonhaken am Solarpanel
A
Verwendete Bestandteile (0°)
Balkonhalterung flach
7
Setzen Sie das Modul nun ans Balkongitter, um im
folgenden Schritt die am Modul befestigten Balkonhaken
(A) am Gitter festzusetzen.
8
Auf der anderen freien Seite der Führungsschiene (D)
setzen Sie jetzt die Modulklemmen ein - pro Schiene eine
Modulklemme (B), Vorsicht: Die Klemmen besitzen im
ersten Moment eine Neigung hin zur Schiene. Dies wird
mit der Befestigung des Moduls am Balkongitter, nachdem
Sie die Schraube festgedreht, aber behoben.
19
F A F
Verwendete Bestandteile (30°)
Balkonhalterung 30°
7
Setzen Sie das Modul nun ans Balkongitter, um im
folgenden Schritt die am Modul befestigten Balkonhaken
(A) am Gitter festzusetzen.
8
Führen Sie jeweils eine Schraube (F) in die Balkonhaken (A)
ein, wie auf dem Bild ersichtlich und ziehen Sie diese nun
fest.
9
Setzen Sie nun erneut die Teleskopstange (C) auf die
Schrauben und ziehen diese mit deren Aufsatz fest.
E D
