Montage Der Natursteinverkleidung; Montage Der Ofenkacheln - Hark Opera B Aufbau- Und Bedienungsanleitung

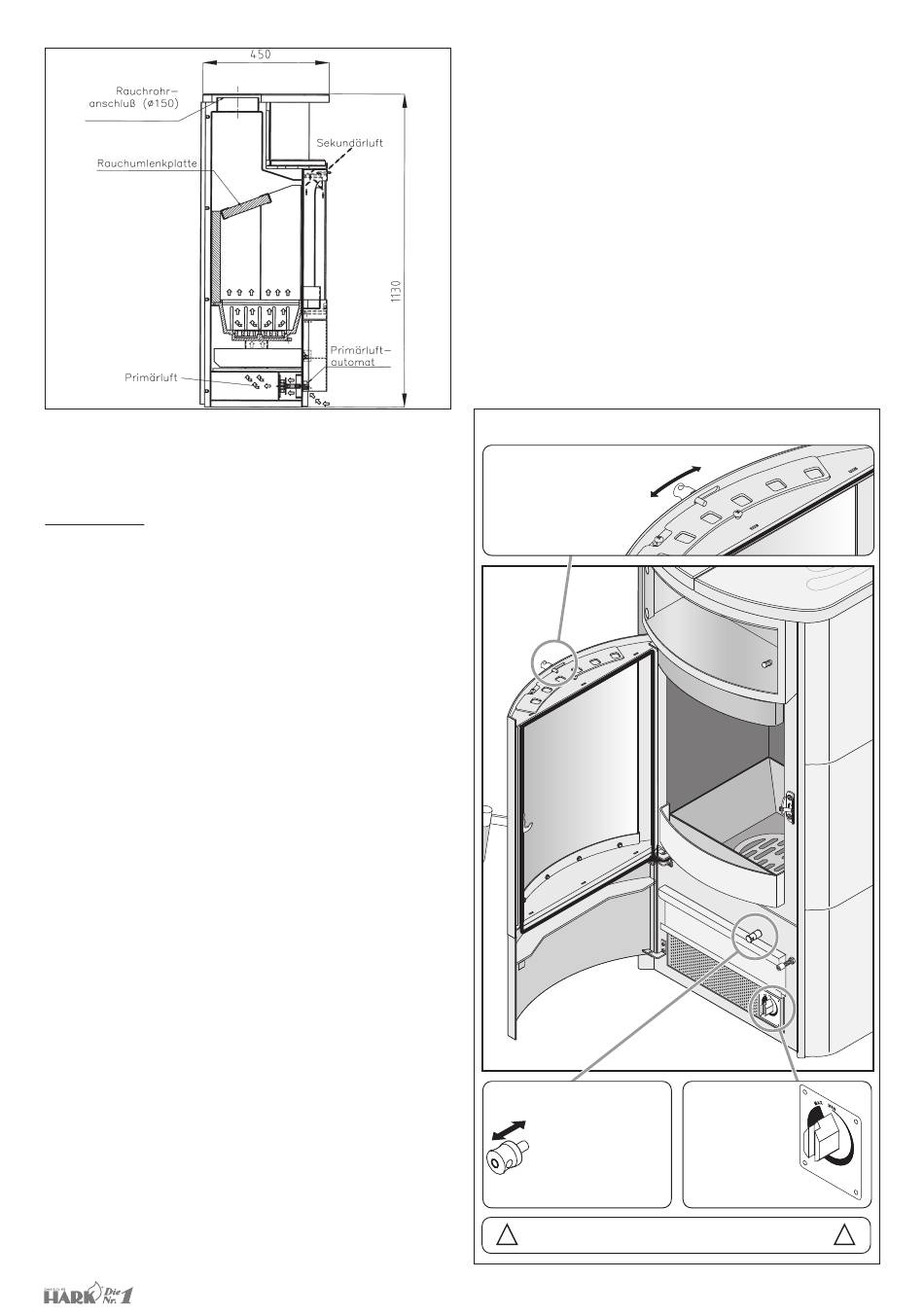

Abbildung B
Hinweis zur Kachelmontage
Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie beim
Auspacken der keramischen Ofenkacheln darauf, dass diese auf eine
weiche Unterlage abgelegt werden. Die keramischen Ofenkacheln sind
aus natürlichen Rohstoffen gefertigt und handbearbeitet sowie handgla-
siert, daher sind Farbabweich ungen und Maßtoleranzen unumgänglich.

Montage der Ofenkacheln

Legen Sie zunächst alle Seitenkacheln auf dem Boden aus, um sie
farblich harmonisch zu sortieren. Gleichzeitig ermitteln Sie das Höhen-
maß von drei übereinanderliegenden Kacheln. Dieses Maß dient zur
Einstellung der Höhennivellierung der Seitenkacheln (siehe Abb. D).
Zur Änderung der Höhennivellierung lösen Sie die Sechskantmuttern
und stellen die Höhennivellierung auf das Kachelmaß, gemessen bis
zur Oberkante des Stahlkorpus. Anschließend schrauben Sie die Sechs-
kantmuttern wieder fest an.
Zur Befestigung der Seitenkacheln befinden sich am Ofenkorpus auf
jeder Seite zwei Kachelhalteleisten, von denen die hinteren verstellbar
sind. Um die Muttern der hinteren Halteleisten lösen zu können, müssen
Sie zunächst das Rückwandblech des Ofenkorpusses (zwei Haltemuttern)
abschrauben. Lösen Sie die Muttern der hinteren Kachelhalteleisten
leicht und nehmen das Abstrahlblech herunter, das sich auf dem
Ofenkorpus befindet. Schieben Sie die Seitenkacheln von oben nach
unten ein. Wenn alle Seiten kacheln in die Halteleisten eingeschoben
sind, drücken Sie die hintere Halteleiste gegen die Seitenkacheln
und ziehen die Schrauben fest an. Anschließend schrauben Sie das
Rückwandblech wieder an. Legen Sie nun das zweiteilige Abstrahlblech
auf den Ofenkorpus.
Auf dem Ofenkorpus befinden sich sechs Bohrungen zur Aufnahme
von Gewindestiften. Die rechte und linke Obersimskachel wird rundum auf
den Ofenkorpus und die Gewindestifte gelegt. Mit Hilfe der Gewindestifte
können die Obersimskacheln justiert werden. Für jeweils zwei Gewinde-
stifte befindet sich in jeder Obersimskachel eine Vertiefung, durch die ein
Verrutschen der Kachel verhindert wird.
im Kamin- & Kachelofenbau
Zum Schluss werden die Warmehaltefachkacheln in das Warmhaltefach
gelegt.

Montage der Natursteinverkleidung

Die Natursteinverkleidung ist von Natur aus bruchempfindlich und
daher mit größter Sorgfalt zu behandeln. Die Montage erfolgt analog zur
Montage der Kachelverkleidung.
Jegliche Ein- und Umbauten in und an der Feuerstätte, die nicht
ausdrücklich von uns als Hersteller autorisiert sind, führen zum
Erlöschen der Typenprüfung, der CE-Kennzeichnung und der Be-
triebserlaubnis. Das gilt auch für sogenannte Zubehörteile, wel-
che innerhalb des Feuerraumes zum Einsatz kommen sollen (z. B.
Brennkörbe). Die Betriebserlaubnis erlischt auch bei der Verwen-
dung von Brennstoffen, für welche die Feuerstätte nicht ausdrück-
lich freigegeben ist (vgl. Typenschild und Anleitung).
Abbildung C
Sekundärluft-Einstelleinrichtung
Beim Heizen mit Holz
Sekundärluft-Einstellein-
richtung "Auf"
Beim Heizen mit Kohle
Sekundärluft-Einstellein-
richtung "Zu"
Rüttelrostbetätigung
Nach dem Abbrand einer
Brennstofffüllung den Ofen
durch Hin- und Herbewegen
des Rüttelrostes entaschen.
Auf rechtzeitiges Entaschen
achten. Es darf kein Asche-
kegel in den Rost hineinragen.
Nie beide Einstelleinrichtung gleichzeitig auf "Zu" stellen.
!
Verpuffungsgefahr!
-3-
auf
zu
P R
IM Ä
R LU
F T
Primärluft-
Einstelleinrichtung
Beim Heizen mit Holz
Primärluft-Einstellein-
richtung "MIN"
Beim Heizen mit Kohle
Primärluft-Einstellein-
richtung "MAX"
Dauerbrandofen Opera B
