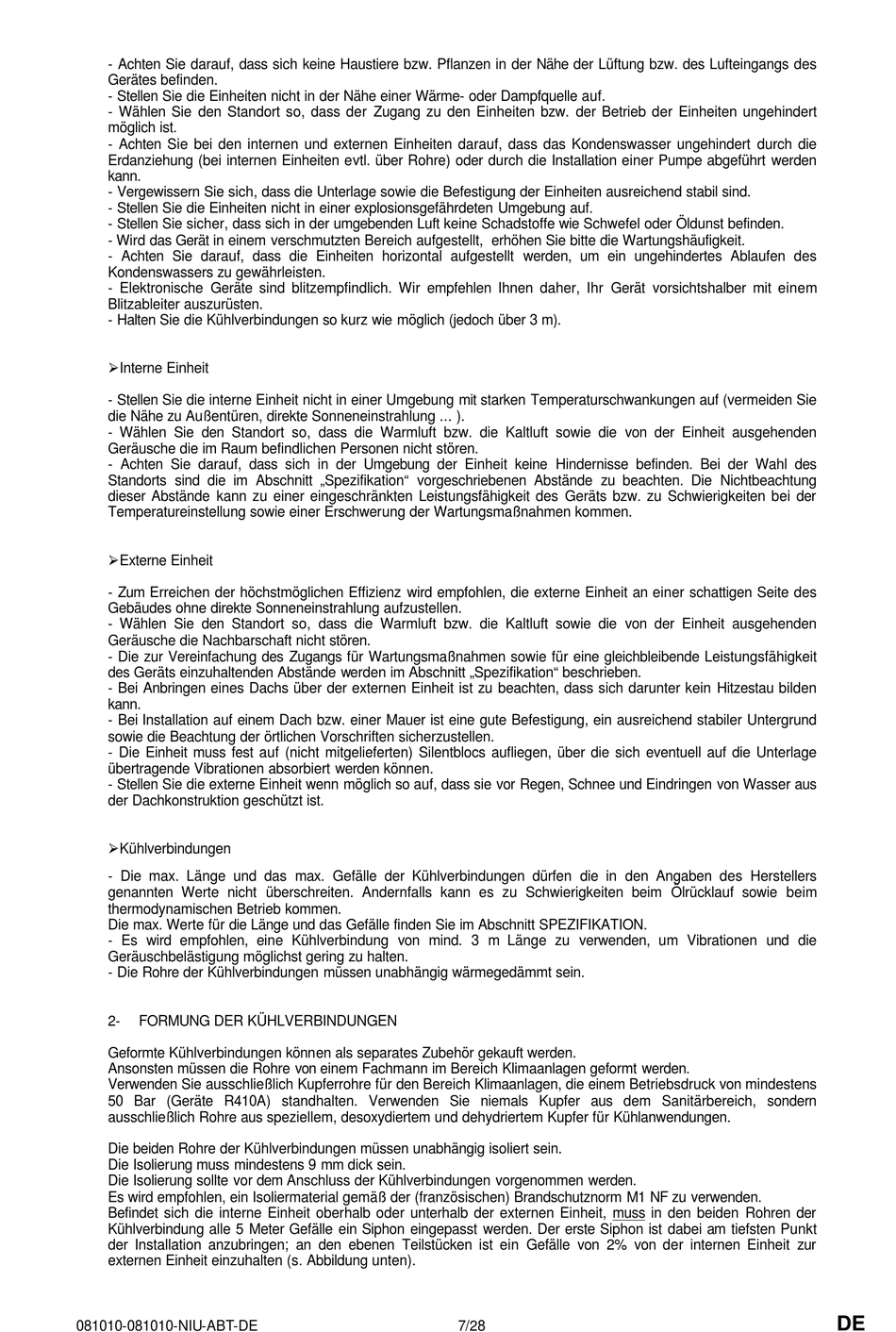

- Achten Sie darauf, dass sich keine Haustiere bzw. Pflanzen in der Nähe der Lüftung bzw. des Lufteingangs des
Gerätes befinden.
- Stellen Sie die Einheiten nicht in der Nähe einer Wärme- oder Dampfquelle auf.
- Wählen Sie den Standort so, dass der Zugang zu den Einheiten bzw. der Betrieb der Einheiten ungehindert
möglich ist.
- Achten Sie bei den internen und externen Einheiten darauf, dass das Kondenswasser ungehindert durch die
Erdanziehung (bei internen Einheiten evtl. über Rohre) oder durch die Installation einer Pumpe abgeführt werden
kann.
- Vergewissern Sie sich, dass die Unterlage sowie die Befestigung der Einheiten ausreichend stabil sind.
- Stellen Sie die Einheiten nicht in einer explosionsgefährdeten Umgebung auf.
- Stellen Sie sicher, dass sich in der umgebenden Luft keine Schadstoffe wie Schwefel oder Öldunst befinden.
- Wird das Gerät in einem verschmutzten Bereich aufgestellt, erhöhen Sie bitte die Wartungshäufigkeit.
- Achten Sie darauf, dass die Einheiten horizontal aufgestellt werden, um ein ungehindertes Ablaufen des
Kondenswassers zu gewährleisten.
- Elektronische Geräte sind blitzempfindlich. Wir empfehlen Ihnen daher, Ihr Gerät vorsichtshalber mit einem
Blitzableiter auszurüsten.
- Halten Sie die Kühlverbindungen so kurz wie möglich (jedoch über 3 m).
Interne Einheit
- Stellen Sie die interne Einheit nicht in einer Umgebung mit starken Temperaturschwankungen auf (vermeiden Sie
die Nähe zu Außentüren, direkte Sonneneinstrahlung ... ).
- Wählen Sie den Standort so, dass die Warmluft bzw. die Kaltluft sowie die von der Einheit ausgehenden
Geräusche die im Raum befindlichen Personen nicht stören.
- Achten Sie darauf, dass sich in der Umgebung der Einheit keine Hindernisse befinden. Bei der Wahl des
Standorts sind die im Abschnitt „Spezifikation" vorgeschriebenen Abstände zu beachten. Die Nichtbeachtung
dieser Abstände kann zu einer eingeschränkten Leistungsfähigkeit des Geräts bzw. zu Schwierigkeiten bei der
Temperatureinstellung sowie einer Erschwerung der Wartungsmaßnahmen kommen.
Externe Einheit
- Zum Erreichen der höchstmöglichen Effizienz wird empfohlen, die externe Einheit an einer schattigen Seite des
Gebäudes ohne direkte Sonneneinstrahlung aufzustellen.
- Wählen Sie den Standort so, dass die Warmluft bzw. die Kaltluft sowie die von der Einheit ausgehenden
Geräusche die Nachbarschaft nicht stören.
- Die zur Vereinfachung des Zugangs für Wartungsmaßnahmen sowie für eine gleichbleibende Leistungsfähigkeit
des Geräts einzuhaltenden Abstände werden im Abschnitt „Spezifikation" beschrieben.
- Bei Anbringen eines Dachs über der externen Einheit ist zu beachten, dass sich darunter kein Hitzestau bilden
kann.
- Bei Installation auf einem Dach bzw. einer Mauer ist eine gute Befestigung, ein ausreichend stabiler Untergrund
sowie die Beachtung der örtlichen Vorschriften sicherzustellen.
- Die Einheit muss fest auf (nicht mitgelieferten) Silentblocs aufliegen, über die sich eventuell auf die Unterlage
übertragende Vibrationen absorbiert werden können.
- Stellen Sie die externe Einheit wenn möglich so auf, dass sie vor Regen, Schnee und Eindringen von Wasser aus
der Dachkonstruktion geschützt ist.
Kühlverbindungen
- Die max. Länge und das max. Gefälle der Kühlverbindungen dürfen die in den Angaben des Herstellers
genannten Werte nicht überschreiten. Andernfalls kann es zu Schwierigkeiten beim Ölrücklauf sowie beim
thermodynamischen Betrieb kommen.
Die max. Werte für die Länge und das Gefälle finden Sie im Abschnitt SPEZIFIKATION.
- Es wird empfohlen, eine Kühlverbindung von mind. 3 m Länge zu verwenden, um Vibrationen und die
Geräuschbelästigung möglichst gering zu halten.
- Die Rohre der Kühlverbindungen müssen unabhängig wärmegedämmt sein.
2- FORMUNG DER KÜHLVERBINDUNGEN
Geformte Kühlverbindungen können als separates Zubehör gekauft werden.
Ansonsten müssen die Rohre von einem Fachmann im Bereich Klimaanlagen geformt werden.
Verwenden Sie ausschließlich Kupferrohre für den Bereich Klimaanlagen, die einem Betriebsdruck von mindestens
50 Bar (Geräte R410A) standhalten. Verwenden Sie niemals Kupfer aus dem Sanitärbereich, sondern
ausschließlich Rohre aus speziellem, desoxydiertem und dehydriertem Kupfer für Kühlanwendungen.
Die beiden Rohre der Kühlverbindungen müssen unabhängig isoliert sein.
Die Isolierung muss mindestens 9 mm dick sein.
Die Isolierung sollte vor dem Anschluss der Kühlverbindungen vorgenommen werden.
Es wird empfohlen, ein Isoliermaterial gemäß der (französischen) Brandschutznorm M1 NF zu verwenden.
Befindet sich die interne Einheit oberhalb oder unterhalb der externen Einheit, muss in den beiden Rohren der
Kühlverbindung alle 5 Meter Gefälle ein Siphon eingepasst werden. Der erste Siphon ist dabei am tiefsten Punkt
der Installation anzubringen; an den ebenen Teilstücken ist ein Gefälle von 2% von der internen Einheit zur
externen Einheit einzuhalten (s. Abbildung unten).
