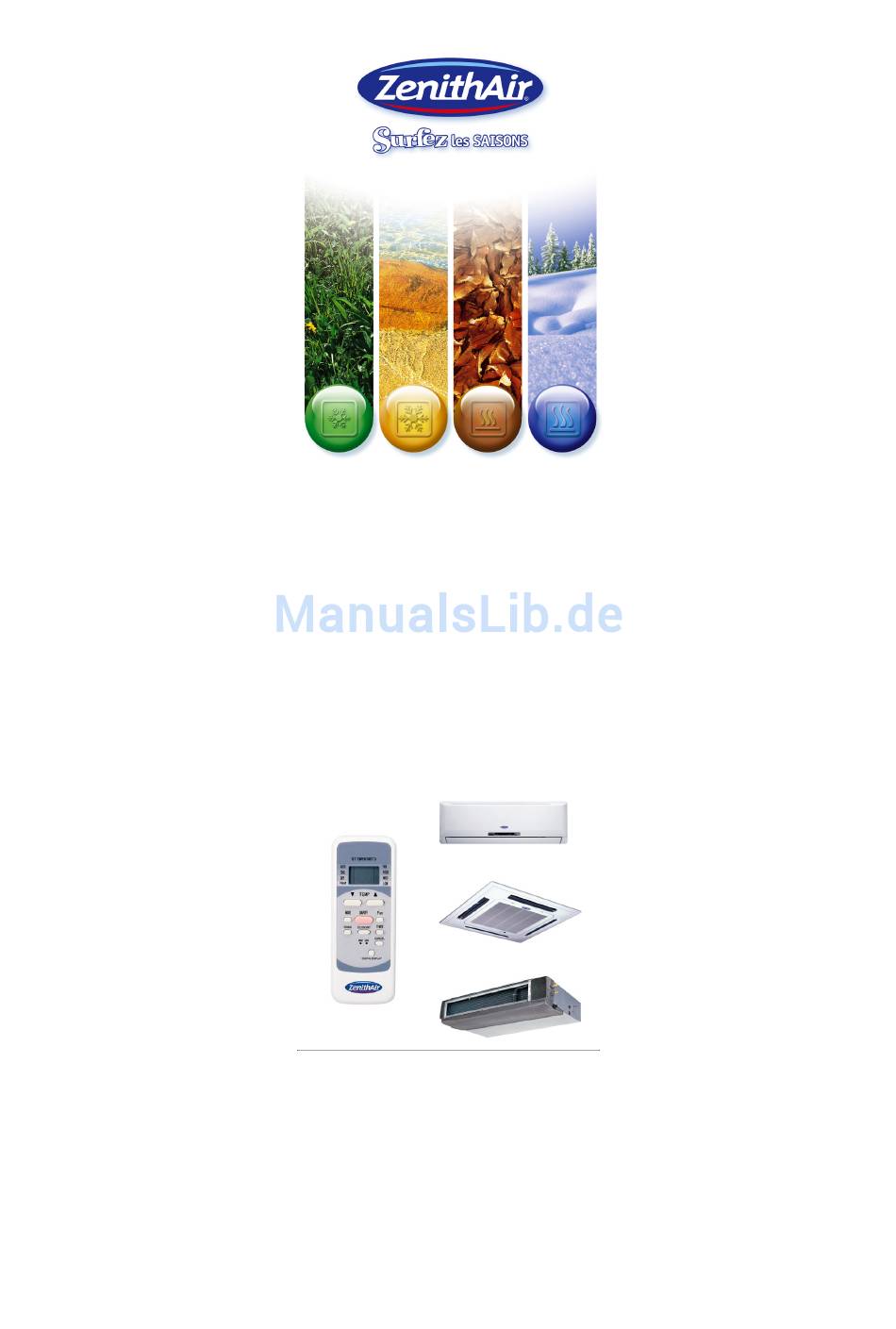

- Seite 1 NUTZUNGSHINWEISE DEUTSCHE FASSUNG MAUER-SPLIT MAUER-MULTISPLIT KASSETTEN-SPLIT GEHÄUSE-SPLIT R410A SHR – DHR –THR SHI – DHI – THI KSR – GSR SH-DH-TH-KS-GS-NU-DE-050711 1/16...
-
Seite 2: Inhaltsverzeichnis
INHALT 1- GRUNDINFORMATIONEN 2- VORSICHTSMASSNAHMEN 3- BEDIENUNG 4- ANZEIGE S.11 5- NUTZUNGSHINWEISE S.12 6- INSTANDHALTUNG UND WARTUNG S.13 7- FEHLERSUCHE S.15 SH-DH-TH-KS-GS-NU-DE-050711 2/16... -
Seite 3: 1- Grundinformationen
1- GRUNDINFORMATIONEN • Diese Klimaanlage besteht für die Split-Modelle aus einer externen und einer internen Einheit für die Multisplit-Modelle aus mehreren internen Einheiten. • Die externe Einheit (zu der v.a. der Kompressor zählt), ist für die Installation außerhalb des Raumes konzipiert. - Seite 4 Bitte ziehen Verwenden niemals eine Öffnen Gerät Netzstecker heraus, wenn Sie beschädigte oder lose Steckdose. während des Betriebs nicht. lautes Geräusch/einen Versichern Sie sich, dass das starken Geruch wahrnehmen Gerät nicht läuft und öffnen bzw. wenn das Gerät zu rauchen Sie den elektrischen Schutz.
-
Seite 5: 3- Bedienung
Achten Sie beim Entfernen Öffnen Sie bei der Reinigung von eines Teils des Geräts darauf, PLASMA-Filtern (elektrostatische dass dieser nicht aus Versehen Filter) Frontabdeckung von Kindern verschluckt wird. warten Sie 10 Minuten, bevor Sie Verwahren Sie das Teil außer den Filter berühren. Reichweite von Kindern. -
Seite 6: Funktionen
EMPFÄNGER (Mauergerät) Der Empfänger befindet sich auf dem Anzeigefeld hinter der Abdeckung der internen Einheit. „signal receptor“ = Infrarot-Empfänger VORSICHTSMASSNAHMEN Vergewissern Sie sich, dass der Infrarot-Empfang nicht durch einen zwischen der Fernbedienung und dem Empfänger befindlichen Gegenstand behindert wird. - Verwenden Sie zur Reinigung der Fernbedienung keine flüssigen Reinigungsmittel. - Achten sie darauf, dass die Fernbedienung keinen zu hohen Temperaturen oder Strahlungen ausgesetzt ist. - Seite 7 4 RESET Erneute Initialisierung der Konfigurationsparameter der Fernbedienung (Zurücksetzen auf die bei der Inbetriebnahme angezeigten Parameter) 5 SLEEP Einstellen des Energiesparmodus. In diesem Betriebsmodus ist die Betriebsdauer des Kompressors durch eine automatische und schrittweise Erhöhung (im Kühlungsmodus) bzw. Verringerung (im Heizmodus) der eingestellten Temperatur begrenzt: 1°C nach einer Stunde Betrieb, 2°C nach 2 Stunden, anschließend weiterhin 2°C.
-
Seite 8: Anzeige Der Fernbedienung
ANZEIGE DER FERNBEDIENUNG 1 Anzeige für die Infrarot-Übertragung Dieses Lämpchen leuchtet auf, wenn die Fernbedienung ein Signal an den Empfänger aussendet. Der Empfänger sendet zur Bestätigung des Empfangs des Signals ein kurzes Tonsignal aus. 2 Anzeige des Betriebsmodus Über einen Index kann der ausgewählte Betriebsmodus angezeigt werden: AUTO = Automatisch COOL... - Seite 9 • Vor der ersten Nutzung: Wenn das Gerät betriebsbereit ist, stellen Sie den Hauptschalter des Geräts auf ON: Die Anzeige „OPERATION“ auf dem Anzeigefeld der internen Einheit beginnt zu blinken. • Auswahl des Betriebsmodus Automatischer Modus „AUTO“ - Wählen Sie den automatischen Modus (AUTO) durch Drücken der Taste MODE aus. - Stellen Sie die gewünschte Temperatur über die Tasten TEMP oder TEMP ein.
- Seite 10 • Programmierung (TIMER) Programmierung des automatischen Starts Ist das Gerät ausgeschaltet können Sie über diese Funktion die Zeit programmieren, zu der sich das Gerät einschaltet. - Das Gerät ist ausgeschaltet, außerhalb des Empfangsbereichs des Empfängers, drücken Sie zweimal auf die Taste ON/OFF, um alle vorigen Programmierungen zu löschen. - Drücken Sie einmal die Taste TIMER ON.
-
Seite 11: 4- Anzeige
- Bei Gehäuse- oder Kassettengeräten befindet sich diese Taste mit der Aufschrift „MANUAL“ auf dem Anzeigefeld der internen Einheit (m). - Bei Mauergeräten befindet sich diese Taste neben dem Kasten für den Stromanschluss. Sie finden diese Taste mit der Aufschrift „AUTO COOL“ durch Anheben der Frontabdeckung. - Nutzung der Taste für manuellen Betrieb: - Einmaliges Drücken: Das Gerät startet im automatischen Modus (AUTO), das Betriebslämpchen „OPERATION“... -
Seite 12: 5- Nutzungshinweise
• Anzeigefeld (Mauergerät) Das Anzeigefeld befindet sich hinter der Frontabdeckung der internen Einheit. „signal receptor“ = Infrarot-Empfänger = Anzeige des automatischen Betriebsmodus „AUTO“ = Anzeige für einen Warmstart oder das Entfernen von Reif „DEFROST“ (Heizmodus) = Anzeige der eingestellten Temperatur (sowie bei einigen Modellen der voreingestellten Temperatur) = Betriebsanzeige „OPERATION“... -
Seite 13: 6- Instandhaltung Und Wartung
- Über manuelle Ausstellflügel kann der Luftstrom nach links oder rechts ausgerichtet werden. - Zum Ausrichten der manuellen Flügel verwenden Sie bitte den Griff (lever) und achten Sie darauf, dass Sie die Turbine oder den motorgetriebenen horizontalen Flügel nicht berühren und dass Sie die manuellen Flügel nicht beschädigen. - Seite 14 • Ausbau des elektrostatischen PLASMA-Filters (Mauergerät) Öffnen Sie das Gitter auf der Vorderseite der internen Einheit und warten Sie 10 Minuten vor dem Berühren des PLASMA-Filters (Stromschlaggefahr). PLASMA-Filter Ausbau des PLASMA-Filters • Ausbau der Staubfilter (Kassettengerät) Entfernen Sie die Abdeckung und den Filter gemäß den Abbildungen A und B: - Öffnen Sie das Gitter an der Vorderseite durch Drücken der beiden kleinen Hebel gemäß...
-
Seite 15: 7- Fehlersuche
7- FEHLERSUCHE HINWEIS Bei Auftreten eines der folgenden Fälle schalten Sie das Gerät sofort aus (OFF), unterbrechen Sie die Stromzufuhr des Geräts (Schutzschalter) und wenden Sie sich an den nächsten Fachmann. Das Betriebslämpchen „OPERATION“ oder eine andere Anzeige des Anzeigefeldes blinkt schnell (5x/Sekunde) auch nach Unterbrechung und Wiederherstellen der Stromzufuhr sowie nach einer erneuten Betriebsdauer von 3 Minuten nach diesen beiden Vorgängen. - Seite 16 122, avenue des Pyrénées – BP82 – 33883 Villenave d’Ornon Cedex – Frankreich WEB : www.zenithair.fr SH-DH-TH-KS-GS-NU-DE-050711 16/16...
