Verwandte Anleitungen für Asus ROG STRIX B360-H GAMING
Inhaltszusammenfassung für Asus ROG STRIX B360-H GAMING

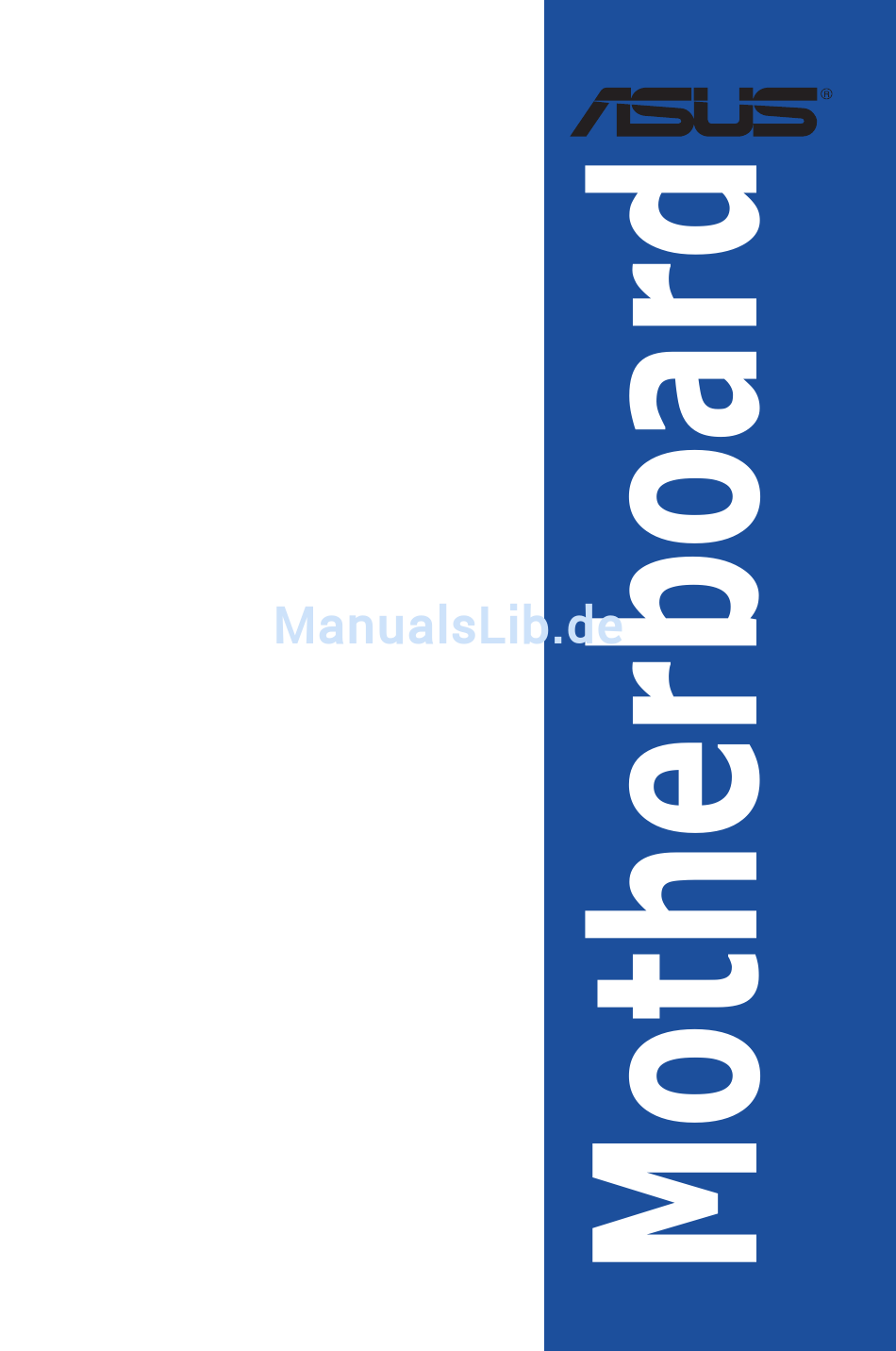

- Seite 1 ROG STRIX B360-H GAMING...
-
Seite 2: Erste Ausgabe Februar 2018
Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi ROG STRIX B360-H GAMING Spezifikationsübersicht ......... viii Verpackungsinhalt ..................... xi Installationswerkzeuge und Komponenten ............xii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3... - Seite 4 Netzwerkstapelkonfiguration ............. 3-14 3.6.11 SMART-Informationen zu Festplatte/SSD ........ 3-15 Überwachungsmenü ................3-15 Boot Menü....................3-15 Tools-Menü ....................3-16 3.9.1 ASUS EZ Flash 3 Utility ............3-16 3.9.2 Sicheres Löschen..............3-17 3.9.3 ASUS SPD-Information ............. 3-17 3.9.4 Grafikkarteninformationen ............3-17 3.10 Exit Menü...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden. -
Seite 8: Rog Strix B360-H Gaming Spezifikationsübersicht
ROG STRIX B360-H GAMING Spezifikationsübersicht Intel Sockel LGA1151 für Core™ Prozessoren der 8. Generation** ® Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* ® * Die Unterstützung dieser Funktionen hängt von den CPU-Typen ab. ** Siehe www.asus.com für die Intel CPU Support Liste. - Seite 9 - DIGI+ VRM - DRAM Überstromschutz - ESD-Guards für LAN-, Audio-, KBMS- und USB-Anschlüsse - Sehr robuste Komponenten - Edelstahl E/A AURA - Aura Beleuchtungssteuerung - Synchronisierung der AURA Lichteffekte mit kompatiblen ASUS ROG Geräten (Fortsetzung auf der nächsten Seite)
-
Seite 10: Funktionen
1 x Frontblenden Audio-Anschluss (AAFP) 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, Sicheres BIOS Löschen, Benutzerprofil, F6 Qfan Kontrolle, F3 My Favorites, letztes Funktionen Änderungsprotokoll, F12 PrintScreen Funktion, F4 AURA EIN/AUS und... -
Seite 11: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG STRIX B360-H GAMING Motherboard Kabel 4 x SATA 6 Gb/s Kabel 1 x Kabelbinderset 1 x ROG Strix Serie Aufkleber Zubehör 1 x ROG Strix Serie Türaufhänger 2 x M.2-Schraubenpakete... -
Seite 12: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten Intel LGA1151 CPU ® Intel LGA1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten. -
Seite 13: Kapitel 1: Produkteinführung
Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG STRIX B360-H GAMING... -
Seite 14: Motherboard-Layout
1.1.2 Motherboard-Layout 24.4cm(9.6in) KBMS_USB78 EATX12V DIGI CPU_FAN +VRM BOOT_DEVICE_LED VGA_LED DRAM_LED CPU_OPT CPU_LED LGA1151 HDMI 1562 LAN_U31G2_12 1562 AUDIO AIO_PUMP M.2_1(SOCKET3) PCIE SATA IRST 2280 2260 2242 PCIEX1_1 Intel PCIEX16_1 I219V ASM1480 ASM1480 Intel ® BATTERY B360 Super PCIEX1_2 PCIEX16_2 STRIX B360-H GAMING 22110 2280... -
Seite 15: Ausstattungsinhalt
ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) 1-16 CPU-, optionale CPU- und Gehäuselüfteranschlüsse; AIO- Pumpenanschluss (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig CHA_ 1-14 FAN1-2; 4-polig AIO_PUMP) LGA1151 CPU-Sockel DDR4 DIMM-Steckplätze Q-LEDs (CPU, DRAM, VGA, BOOT) USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_56) 1-12 M.2 Sockel (M.2_1; M.2_2) 1-15 Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_1-6) 1-10 Standby Power LED (SB_PWR) 10. System Panel Anschluss (20-5-polig PANEL) 1-17 11. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-15 12. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 13. USB 2.0 Anschlüsse (10-1-polig USB1011, USB914) 1-12 14. AURA RGB Header (4-polig RGB_HEADER) 1-13 15. TPM Anschluss (14-1 polig TPM) 1-11 16. Frontblenden Audioanschluss (10-1-polig AAFP) 1-11 ROG STRIX B360-H GAMING... -
Seite 16: Central Processing Unit (Cpu)
1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151-Sockel für Intel Core™ Prozessoren der 8. Generation ausgestattet. STRIX B360-H GAMING ROG STRIX B360-H GAMING CPU LGA1151 Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung... -
Seite 17: Systemspeicher
1.1.4 Systemspeicher Das Motherboard ist mit vier DDR4 (Double Data Rate 4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. STRIX B360-H GAMING ROG STRIX B360-H GAMING 288-pin DDR4 DIMM sockets Empfohlene Speicherkonfigurationen DIMM_B1 DIMM_B2* DIMM_B2* DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* ROG STRIX B360-H GAMING... - Seite 18 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Steckplätzen installieren. Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Ein Speichermodul mit einer Speicherfrequenz über 2133 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC-Speicherstandard. Die Stabilität und die Kompatibilität dieser Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
-
Seite 19: Erweiterungssteckplätze
PCIEX1_2 PCIEX16_2 STRIX B360-H GAMING PCIEX1_3 PCIEX1_4 SP Nr. Steckplatzbeschreibung PCIe x1_1 Steckplatz PCIe x16_1 Steckplatz PCIe x1_2 Steckplatz PCIe x16_2 Steckplatz PCIe x1_3 Steckplatz PCIe x1_4 Steckplatz PCI Express 3.0 Betriebsmodus VGA Konfiguration PCIe x16_1 PCIe x16_2 Einzel VGA / PCIe Karte x16 (Einzel VGA empfohlen) Dual VGA/PCIe Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_FAN1-2). ROG STRIX B360-H GAMING... -
Seite 20: Jumpers
1.1.6 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. CLRTC STRIX B360-H GAMING PIN 1 ROG STRIX B360-H GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen! Kapitel 1: Produkteinführung... -
Seite 21: Onboard Leds
CPU (RED) STRIX B360-H GAMING ROG STRIX B360-H GAMING CPU/DRAM/BOOT_DEVICE/VGA LED Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Standby-Leistung-LED Das Motherboard ist mit einer Standby Power LED (Bereitschaftsanzeige LED) ausgestattet. Die LED leuchtet, wenn sich das System im eingeschalteten, Schlaf- oder Soft-Off-Modus befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard. SB_PWR STRIX B360-H GAMING Standby Power Powered Off ROG STRIX B360-H GAMING Standby power LED ROG STRIX B360-H GAMING... -
Seite 22: Interne Anschlüsse
RSATA_RXN2 RSATA_RXP1 RSATA_RXP2 SATA6G_3 SATA6G_4 RSATA_TXP3 RSATA_TXP4 RSATA_TXN3 RSATA_TXN4 RSATA_RXN3 RSATA_RXN4 RSATA_RXP3 RSATA_RXP4 SATA6G_5 SATA6G_6 RSATA_TXP5 RSATA_TXP6 RSATA_TXN5 RSATA_TXN6 STRIX B360-H GAMING RSATA_RXN5 RSATA_RXN6 RSATA_RXP5 RSATA_RXP6 ROG STRIX B360-H GAMING Intel SATA 6 Gb/s connectors ® 1-10 Kapitel 1: Produkteinführung... - Seite 23 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. AAFP STRIX B360-H GAMING HD-audio-compliant pin definition ROG STRIX B360-H GAMING Front panel audio connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 STRIX B360-H GAMING ROG STRIX B360-H GAMING TPM connector Das TPM-Modul muss separat erworben werden.
- Seite 24 IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- STRIX B360-H GAMING IntA_P2_D- IntA_P1_D+ IntA_P2_D+ ROG STRIX B360-H GAMING USB 3.1 Gen 1 connector Das USB 3.1 (Gen1)-Modul muss separat erworben werden. USB 2.0 Anschlüsse (10-1-polig USB914, USB1011) Diese Stecker sind für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul- Kabel an diesen Anschlüssen an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB1011 USB914 PIN 1 PIN 1 STRIX B360-H GAMING ROG STRIX B360-H GAMING USB2.0 connectors...
- Seite 25 AURA RGB Header (4-polig RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. RGB_HEADER PIN 1 +12V G R B STRIX B360-H GAMING ROG STRIX B360-H GAMING RGB_HEADER connector Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. ROG STRIX B360-H GAMING...
- Seite 26 CPU-, optionale CPU- und Gehäuselüfteranschlüsse; AIO-Pumpenanschluss (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig CHA_FAN1-2; 4-polig AIO_PUMP) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. CPU_FAN CPU_OPT AIO_PUMP CHA_FAN1 CHA_FAN2 STRIX B360-H GAMING ROG STRIX B360-H GAMING Fan connectors • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. Schließen Sie das Pumpenkabel des All-in-One Kühlers (AIO-Kühler) an den AIO_PUMP Header an und schließen Sie die Lüfterkabel an den CPU_FAN und/oder CPU_OPT Header an.
- Seite 27 Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. T_SENSOR STRIX B360-H GAMING PIN 1 SENSOR IN ROG STRIX B360-H GAMING Thermal sensor connector M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) 2280 2260 2242 M.2_2(SOCKET3) STRIX B360-H GAMING 22110 2280 2260 2242 ROG STRIX B360-H GAMING M.2 sockets...
- Seite 28 -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 STRIX B360-H GAMING ROG STRIX B360-H GAMING ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
- Seite 29 System Panel Anschluss (20-5-polig PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. +PWR_LED- PWRSW SPEAKER PANEL PIN 1 STRIX B360-H GAMING +HDD_LED- RESET +PWR_LED- ROG STRIX B360-H GAMING System panel connector • Systembetriebs-LED (2-polig oder 3-1-polig, PWR_LED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.
- Seite 30 1-18 Kapitel 1: Produkteinführung...
-
Seite 31: Kapitel 2: Grundinstallation
Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. ROG STRIX B360-H GAMING... - Seite 32 Kapitel 2: Grundinstallation...
-
Seite 33: Installation Des Kühlsystems
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. Installieren von CPU-Kühlkörper und Lüfter ROG STRIX B360-H GAMING... -
Seite 34: So Installieren Sie Einen Aio-Kühler
So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Schauen Sie bitte im Abschnitt 1.1.2 Motherboard-Layout für die tatsächliche Position der Header. Kapitel 2: Grundinstallation... -
Seite 35: Motherboard Installation
E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. STRIX B360-H GAMING Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. ROG STRIX B360-H GAMING... -
Seite 36: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation... -
Seite 37: Atx-Netzanschluss
2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse ODER ROG STRIX B360-H GAMING... -
Seite 38: E/A-Anschlüsse Auf Der Frontseite
2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den Frontblenden Frontblendenanschluss Audio-Anschluss AAFP So installieren Sie den USB 3.1 So installieren Sie den USB 2.0 (Gen1) Anschluss Anschluss USB 3.1 (Gen1) USB 2.0 Kapitel 2: Grundinstallation... -
Seite 39: Erweiterungskarten Installieren
2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren ROG STRIX B360-H GAMING... -
Seite 40: Installation
2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. Verwenden Sie die mitgelieferten M.2-Schrauben, um das M.2 zu befestigen. 2-10 Kapitel 2: Grundinstallation... -
Seite 41: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. • Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Bitte verbinden Sie Ihre USB 3.1 (Gen2)-Geräte mit den USB 3.1 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. ROG STRIX B360-H GAMING 2-11... - Seite 42 * LAN Anschlüsse LED Anzeigen Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Beschreibung Status Beschreibung Status ACT/LINK SPEED Nicht verbunden 10 Mb/s-Verbindung Orange Verbunden Orange 100 Mb/s-Verbindung Orange Datenaktivität Grün 1 Gbps-Verbindung (Blinkend) Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus LAN-Anschluss aufzuwachen Sie können den LAN-Controller im BIOS deaktivieren. Aufgrund des Hardware-Designs können die LEDs der LAN-Anschlüsse weiterhin blinken, auch wenn sie deaktiviert sind.
-
Seite 43: Audio E/A-Anschlüsse
2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal Lautsprechern ROG STRIX B360-H GAMING 2-13... - Seite 44 Anschluss von 4-Kanal Lautsprechern Anschluss von 6-Kanal Lautsprechern Anschluss von 8-Kanal Lautsprechern 2-14 Kapitel 2: Grundinstallation...
-
Seite 45: Erstmaliges Starten
Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG STRIX B360-H GAMING 2-15... - Seite 46 2-16 Kapitel 2: Grundinstallation...
-
Seite 47: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 48: Bios-Setup-Programm
Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü... -
Seite 49: Ez Modus
Klicken Sie auf die Schaltfläche, um die Lüfter In Häufig gestellte Fragen suchen manuell zu tunen Klicken Sie zum Anzeigen von Startgeräten Lädt die optimierten Standardwerte Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ROG STRIX B360-H GAMING... -
Seite 50: Erweiterter Modus
3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste. -
Seite 51: Menüelemente
Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. Suche (F9) Mit dieser Schaltfläche können Sie nach BIOS-Elementen suchen, indem Sie den Namen des Elements eingeben, um die zugehörige Elementliste zu finden. ROG STRIX B360-H GAMING... -
Seite 52: In Häufig Gestellte Fragen Suchen
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-... -
Seite 53: Qfan Control
Zum Übernehmen der Wählen sie ein Profil um es für den Lüftereinstellungen anklicken Lüfter zu übernehmen Klicken Sie zum Zum Rückgängigmachen Zurückkehren zum der Änderungen anklicken Hauptmenü Wählen Sie dies, um den Lüfter manuell zu konfigurieren ROG STRIX B360-H GAMING... - Seite 54 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 55: Favoriten
My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG STRIX B360-H GAMING... -
Seite 56: Hinzufügen Von Elementen Zu Meine Favoriten
Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü... -
Seite 57: Ai Tweaker-Menü
Wärmeproduktion verringert. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Turbo-Modus Ermöglicht es Ihnen, Ihre Prozessorkerne schneller als die Basisbetriebsfrequenz laufen zu lassen, wenn ein Abfallen unter die Betriebsleistungs-, Strom- und Spezifikationsgrenze zu verzeichnen ist. Konfigurationsoptionen: [Disabled] [Enabled] ROG STRIX B360-H GAMING 3-11... -
Seite 58: Advanced-Menü
Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. 3.6.1 Weitere Plattformkonfiguration Mit den Elementen in diesem Menü können Sie die ASPM für PCH und SA PCI Express ändern. -
Seite 59: Pch Speicherkonfiguration
Erkennt automatisch die installierten Geräte. Wenn die PCIe x1_3 und PCIe x1_4 Steckplätze belegt sind, arbeitet der PCIe x16_2 Steckplatz im x2 Modus. Wenn keine Geräte in den PCIe x1_3 und PCIe x1_4 Steckplätzen installiert sind, arbeitet der PCIe x16_2 Steckplatz im x4 Modus. ROG STRIX B360-H GAMING 3-13... -
Seite 60: Apm Konfiguration
[X2] Der PCIe x16_2 Steckplatz arbeitet im x2 Modus. Die PCIe x1_3 und PCIe x1_4 Steckplätze sind aktiviert. [X4] Der PCIe x16_2 Steckplatz arbeitet im x4 Modus. Die PCIe x1_3 und PCIe x1_4 Steckplätze sind deaktiviert. PCIEX1_1 und PCIEX1_2 Auswahl [Auto] Erkennt automatisch die installierten Geräte. -
Seite 61: Smart-Informationen Zu Festplatte/Ssd
Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot- fähigen Geräte und Peripheriegeräte zu erhalten. CSM starten [Aktiviert] Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht- UEFI-Treiber Zusatzgeräte oder den Windows -UEFI-Modus voll zu ® unterstützen. ROG STRIX B360-H GAMING 3-15... -
Seite 62: Bootgerätesteuerung
POST <F8>. • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System... -
Seite 63: Tools-Menü
Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von... -
Seite 64: Asus Spd-Information
GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. -
Seite 65: Ez Update
EZ Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update... - Seite 66 Menü für weitere Details. So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). 3-20...
-
Seite 67: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... - Seite 68 3-22 Kapitel 3: BIOS-Setup...
-
Seite 69: Anhang
