WABROTECH WT160/2PD Originalbenutzerhandbuch

Vorschau ausblenden Andere Handbücher für WT160/2PD:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
MODELL
WT160/2PD
DE
ORIGINAL-BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT160/2PD

Inhaltszusammenfassung für WABROTECH WT160/2PD

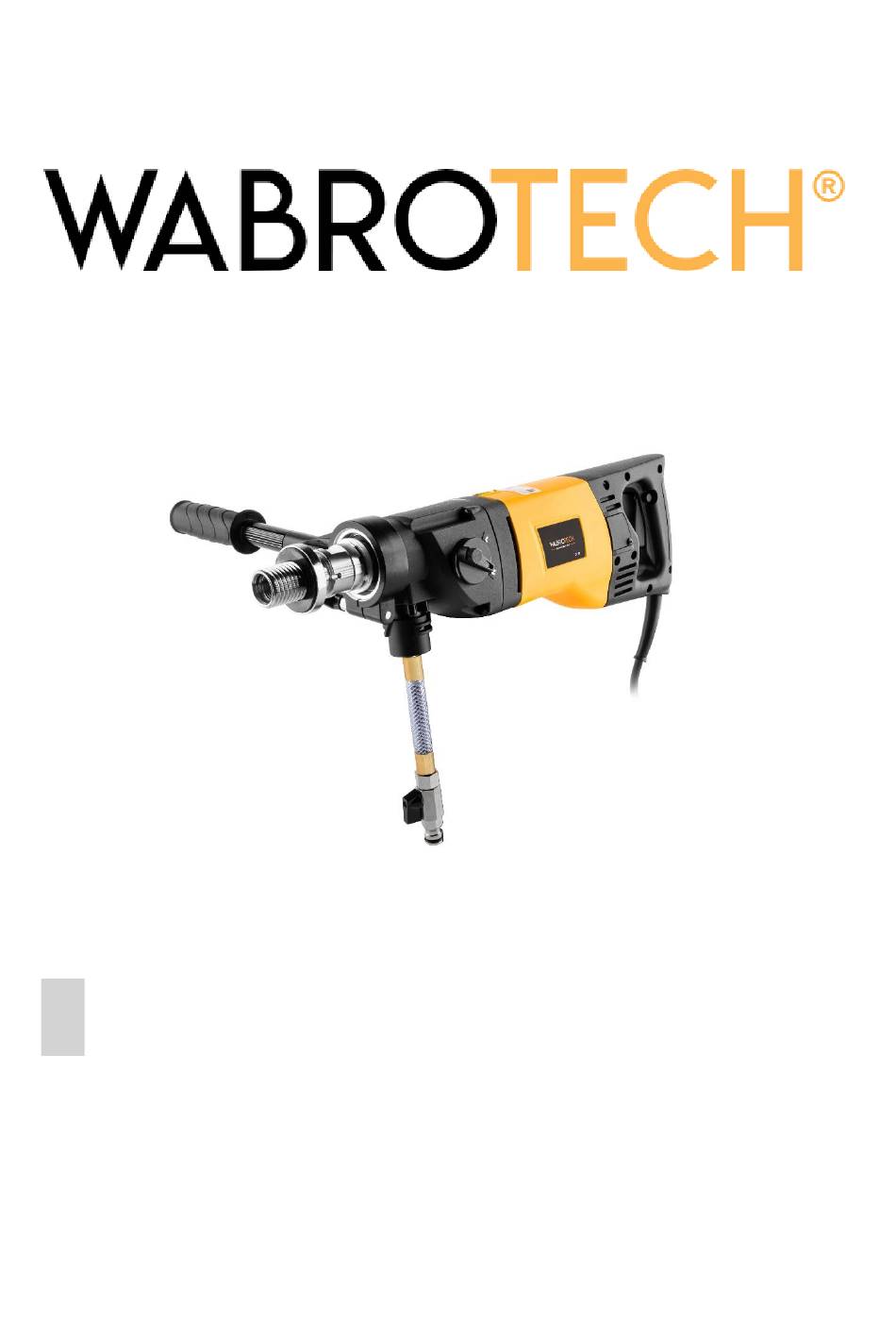

  • Seite 1 MODELL WT160/2PD ORIGINAL-BENUTZERHANDBUCH...
  • Seite 2 WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...
  • Seite 3 Bitte lesen Sie dieses Handbuch und bewahren Sie es auf. Lesen Sie die Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen. Die Nichtbeachtung der Anweisungen kann zu Personen- und/oder Sachschäden führen! Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

  • Seite 4: Inhaltsverzeichnis

    WT160/2PD DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: ................4 1. SICHERHEITSTIPPS ................................4 2. WT160/2PD KONSTRUKTION............................11 3. SPEZIFIKATIONEN ................................. 12 4. ZWECK DES BETONBOHRGERÄTS ..........................12 5. DIAMANT-KERNBOHREN ............................... 12 6. SCHÄRFEN EINES STUMPFEN BOHRERS ......................... 13 7. FEHLERBEHEBUNG BEI VIBRATIONSPROBLEMEN ......................13 8.
  • Seite 5 WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...

  • Seite 6: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ VERWENDEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Warnung vor elektrischem Schlag VERWENDEN Warnung vor beweglichen Teilen Getrennt lagern und Warnung vor Explosionsgefahr umweltgerecht entsorgen Bitte beachten Sie die mit diesem Symbol im Text gekennzeichneten Anfahrtsbeschreibungen! DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: 1.
  • Seite 7 A. Der Stecker des Elektrowerkzeugs muss mit der Steckdose übereinstimmen. Verändern Sie den Stecker in keiner Weise. Adapterstecker dürfen nicht für Elektrowerkzeuge mit Schutzerdungsanschluss verwendet werden. Unveränderte Stecker und passende Buchsen verringern das Risiko eines Stromschlags. B. Vermeiden Sie den Kontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken.
  • Seite 8 G. Wenn es möglich ist, Staubabsaug- und Staubabsauggeräte zu installieren, stellen Sie sicher, dass diese angeschlossen sind und ordnungsgemäß verwendet werden. Durch den Einsatz einer Staubabsaugung kann die Staubgefahr verringert werden. Richtige Handhabung und Bedienung von Elektrowerkzeugen A. Überlasten Sie das Gerät nicht. Für die Bedienung sollten Elektrowerkzeuge verwendet werden, die für diesen Zweck bereitgestellt werden.

  • Seite 9: Brand- Und Explosionsgefahr

    • Die Spannung muss mit der auf dem Typenschild des Werkzeugs angegebenen Spannung übereinstimmen. Auf keinen Fall darf das Werkzeug verwendet werden, wenn das Netzkabel beschädigt ist. Ein beschädigtes Kabel muss sofort von einem Service-Center ausgetauscht werden. Versuchen Sie nicht, ein beschädigtes Kabel selbst zu reparieren. Die Verwendung beschädigter Netzkabel kann zu einem Stromschlag führen •...

  • Seite 10: Gefahr Durch Bewegliche Teile

    Elektrowerkzeuge an. Die Verwendung von unveränderten Steckern und angeschlossenen Steckdosen verringert die Wahrscheinlichkeit eines Stromschlags. Geerdete Werkzeuge müssen gemäß allen Normen und Verordnungen an eine ordnungsgemäß installierte und geerdete Steckdose angeschlossen werden. Es ist verboten, den Erdungsstecker zu entfernen oder den Stecker in irgendeiner Weise zu verändern. Verwenden Sie keine Steckeradapter.

  • Seite 11: Persönliche Schutzausrüstung

    Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. Verbiegen oder überbiegen Sie den Schlauch nicht. Setzen Sie das Kabel keinen Temperaturen oder Spannungen aus, die die von WABROTECH empfohlenen Werte überschreiten Verwenden Sie das Kabel nicht zum Bewegen oder Heben von Geräten.
  • Seite 12 Die Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen. Auf keinen Fall sollte das Gerät verwendet werden, wenn das Netzkabel beschädigt ist. Ein beschädigtes Kabel muss sofort von einem autorisierten Kundendienst ausgetauscht werden. Versuchen Sie nicht, ein beschädigtes Kabel selbst zu reparieren.

  • Seite 13: Wt160/2Pd Konstruktion

    2. WT160/2PD KONSTRUKTION Motor Motorleistung 1900W Hauptgriff EIN/AUS-Schalter Elektrischer Schalter der Maschine. Niveau Getriebegehäuse Spindel Es hat ein " Innengewinde und ein 1 Außengewinde. " Seitlicher Griff Kunststoffgriff, der zur Stabilisierung der Maschine beiträgt. Wasseranschluss Kunststoffschlauch mit Anschluss am Ende.

  • Seite 14: Spezifikationen

    3. SPEZIFIKATIONEN Motormodell / Leistung WT160/2PD/1900 W Spannung/Frequenz/Sicherung 230V/50Hz/20C (Typenschild der Maschine prüfen) 22mm - 160mm (Hartgestein, Stahlbeton) / 22mm- Bereich der Bohrdurchmesser 202mm Maximale Drehzahl Gang I 1150/ Gang II 2340 U/min Die Kraft des Mikroschlaganfalls 29000 bpm Anbringen des Bohrers Außengewinde: 1...

  • Seite 15: Schärfen Eines Stumpfen Bohrers

    und halten Sie genügend Druck auf den Bohrer aufrecht, um zu verhindern, dass er über die Oberfläche rutscht. 3. Wenn Sie mit dem Bohren fertig sind, üben Sie konstanten Druck aus. 4. Halten Sie die Maschine beim Durchbruch auf die andere Seite fest und reduzieren Sie den Druck.

  • Seite 16: Inspektionstätigkeiten

    Spannungsversorgung - die Kontrollleuchte leuchtet nicht mehr. Um die Maschine wieder betriebsbereit zu machen, drücken Sie die Taste "RESET". Leuchtet die Kontrollleuchte immer noch nicht, liegt keine Stromversorgung im Netz oder es liegt ein Kurzschluss im System vor. Die Taste "TEST" dient zum Trennen der Spannung.
  • Seite 17 Dies erfordert den Einsatz spezieller Diamantbohrkronen, die für diesen Zweck ausgelegt sind. Eine effektive Staubabscheidung ist dabei unerlässlich. Verwenden Sie die Mikrostrich-Funktion. Verwenden Sie bei Durchmessern über 80 mm immer einen Bohrständer. 1. Zum Trockenbohren einfach den Wasseranschluss abziehen und auf einen Staubsaugeradapter umsteigen.

  • Seite 18: Kompatibilität

    Drehmoment zu rutschen. In diesem Fall empfehlen wir Ihnen, Ihre Maschine warten zu lassen. 12. Kompatibilität Das Bohrgerät ist mit dem Stativ WT45S und dem WABROTECH 11L Hydronet kompatibel. Um das Bohrgerät auf einem Stativ zu montieren, verwenden Sie eine 60-mm-Klemme WABRO s. c. ul. Arki Bożka 2A, Bytom...
  • Seite 19 WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...

  • Seite 20: Fehlerbehebung

    13. FEHLERBEHEBUNG Problem Verursachen Lösung Bohrgerät funktioniert nicht Netzkabel schlecht Schieben Sie den Stecker tiefer in die angeschlossen oder beschädigt Steckdose Überprüfen Sie das Netzkabel Es liegt keine Netzspannung an der Prüfen Sie die Spannung an der Steckdose Steckdose an oder ob die Sicherung ausgelöst hat Verschlissene Motorbürsten Ersetzen Sie die Bürsten durch neue...
  • Seite 21 WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...
  • Seite 22 Diagramm und CE-Erklärung WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...
  • Seite 23 WABRO s. c. ul. Arki Bożka 2A, Bytom NIP: PL6263032331 | Regon: 381911373...
  • Seite 24 MODELL WT45S BEDIENUNGSANLEITUNG FÜR BOHRSTÄNDER...
  • Seite 25 Bitte lesen Sie dieses Handbuch und bewahren Sie es auf. Lesen Sie die Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Schützen Sie sich und andere, indem Sie alle Sicherheitshinweise befolgen. Die Nichtbeachtung der Anweisungen kann zu Personen- und/oder Sachschäden führen! Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
  • Seite 26 WT45S DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: ................4 1. SICHERHEITSTIPPS ................................4 2. INHALT DES KITS ................................7 3. ZUSAMMENBAU DES STATIVS VOR DEM GEBRAUCH ....................... 7 4. KOMPATIBILITÄT................................9 5. INSTALLATION UND BETRIEB MIT ANKERN ........................9 6.

  • Seite 28: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ TRAGEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Elektrische Strom-Feuerwarnung VERWENDEN Bitte beachten Sie die mit diesem Getrennt lagern und Symbol im Text gekennzeichneten umweltgerecht entsorgen Anfahrtsbeschreibungen! 1. SICHERHEITSTIPPS Allgemeine Sicherheitshinweise für Elektrowerkzeuge Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung des Werkzeugs, das auf diesem Bohrständer installiert werden soll.
  • Seite 29 hohen Temperaturen geschützt und von Öl, scharfen Kanten oder beweglichen Teilen des Geräts ferngehalten werden. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags. E. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das auch für den Außenbereich geeignet ist. Die Verwendung des richtigen Verlängerungskabels (für den Außenbereich geeignet) verringert das Risiko eines Stromschlags.
  • Seite 30 D. Bewahren Sie Elektrowerkzeuge außerhalb der Reichweite von Kindern auf, wenn sie nicht verwendet werden. Stellen Sie das Tool nicht Personen zur Verfügung, die damit nicht vertraut sind oder diese Regeln nicht gelesen haben. Elektrowerkzeuge, die von unerfahrenen Personen verwendet werden, sind gefährlich. E.

  • Seite 31: Inhalt Des Kits

    2. INHALT DES KITS Der Bohrständer besteht aus folgenden Komponenten: • Stativlift mit Führung, • Stativfuß, • Räder • Bohrgeräteklemme mit Befestigungselementen, • Vorschub-Griff, • Griff • Befestigungsschrauben, • Ein Satz offener Schlüssel und Inbusschlüssel, • Befestigungsschrauben für Stativführungen, • Verankerungsset mit Ankern.
  • Seite 32 2. Anbringen der Stativführung. A. Setzen Sie die Führungen – mit Zahnstange und Ritzel – in den Fuß des Stativs ein und achten Sie darauf, dass die Löcher in der Führungslinie mit dem Verriegelungsloch im Stativfuß und der Führung zur Einstellung des Neigungswinkels übereinstimmen. B.

  • Seite 33: Kompatibilität

    6. Montage des Transportgriffs. Befestigen Sie den Griff an der Rückseite des Stativlifts, damit Sie das Stativ während der Arbeit bewegen können. Das Stativ ist nun startklar. Achten Sie darauf, dass alle Komponenten fest verschraubt sind. 4. KOMPATIBILITÄT Das Stativ ist mit zwei Größen von Bohrklemmen erhältlich: 60 mm und 62 mm. Wählen Sie den richtigen Durchmesser der Montagehalterung, um die Kompatibilität mit dem Bohrgerät zu gewährleisten.

  • Seite 34: Wartungsarbeiten

    • Setzen Sie die größere Unterlegscheibe und Mutter auf den Drehstift und ziehen Sie die Überwurfmutter bis zum Anschlag fest. 6. WARTUNGSARBEITEN Das Stativ WT 45S ist für den Langzeiteinsatz mit minimalem Wartungsaufwand konzipiert. Eine regelmäßige Wartung wird jedoch empfohlen, um sicherzustellen, dass es immer betriebsbereit ist. 7.
  • Seite 35 DIAGRAMM PRODUCER: WABRO s.c. ul. Arki Bożka 2A 41-910 Bytom, Poland office@wabrotech.com...
  • Seite 36 ORIGINAL-BENUTZERHANDBUCH...
  • Seite 37 WABRO S.C. Arki Bożka 2a, 41-910 Bytom, Poland office@wabrotech.com...
  • Seite 38 BEDIENUNGSANLEITUNG 1. Behältergriff 2. Sicherheitsventil 3. Flüssigkeitstank 4. Pumpe 5. Schlauchstück WABRO S.C. Arki Bożka 2a, 41-910 Bytom, Poland office@wabrotech.com...
  • Seite 39 Druck: 2-3 bar Druck 40 PSI überschreitet Schlauchlänge: 4 m 5) Bitte drücken Sie IMMER nach Maße: 200x2200x580 mm Beendigung der Arbeit 6) Entleeren des Tanks BEDIENUNGSANLEITUNG: 1) Zum Befüllen den Deckel öffnen WABRO S.C. Arki Bożka 2a, 41-910 Bytom, Poland office@wabrotech.com...
