WABROTECH WT160/2PD Bedienungsanleitung

Diamantbohrgerät
Vorschau ausblenden Andere Handbücher für WT160/2PD:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen
EN
DIAMOND DRILLING USER MANUAL
PL
INSTRUKCJA OBSŁUGI WIERTNICY
DE
BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT
FR
MANUEL D'UTILISATION DE L'APPAREIL DE FORAGE AU DIAMANT
CZ
NÁVOD K OBSLUZE DIAMANTOVÉ VRTAČKY
SK
NÁVOD NA OBSLUHU DIAMANTOVEJ VŔTAČKY
MODEL WT160/2PD
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT160/2PD

Inhaltszusammenfassung für WABROTECH WT160/2PD

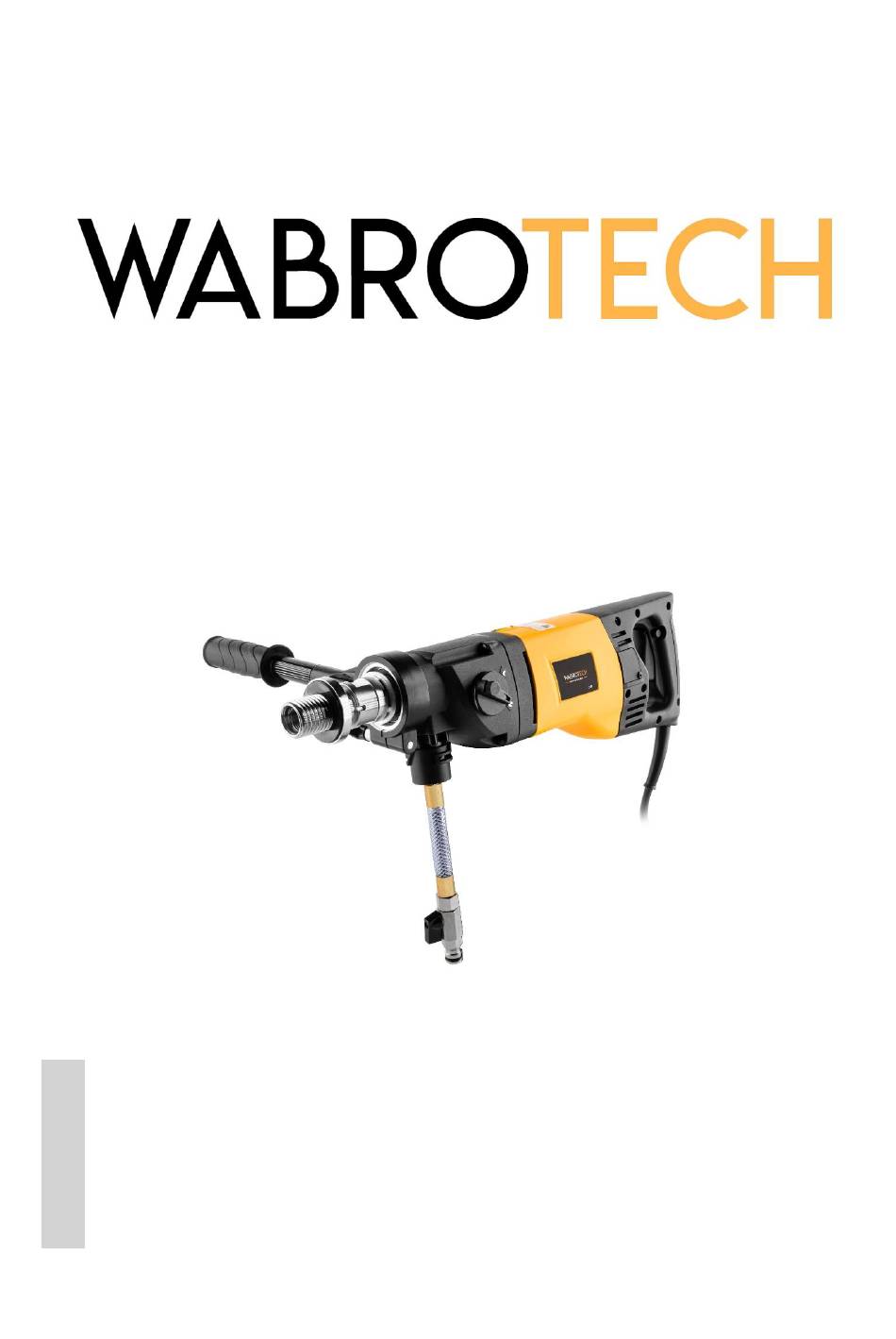

  • Seite 1 MODEL WT160/2PD DIAMOND DRILLING USER MANUAL INSTRUKCJA OBSŁUGI WIERTNICY BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT MANUEL D'UTILISATION DE L'APPAREIL DE FORAGE AU DIAMANT NÁVOD K OBSLUZE DIAMANTOVÉ VRTAČKY NÁVOD NA OBSLUHU DIAMANTOVEJ VŔTAČKY...
  • Seite 3 Please read and keep this manual. Read carefully before assembling, installing, operating or maintaining the product. Protect yourself and others by following all safety information. Failure to follow the instructions may result in personal injury and/or property damage! Keep these instructions for future reference.

  • Seite 4: Inhaltsverzeichnis

    WT 160/2PD DEFINITIONS OF PICTOGRAMS USED IN THE INSTRUCTIONS: ....................5 1. SAFETY TIPS .................................... 5 2. WT160/2PD CONSTRUCTION ............................... 10 3. SPECIFICATIONS ..................................11 4. PURPOSE OF CONCRETE DRILLING RIG ..........................11 5. DIAMOND CORE DRILLING ..............................11 6. SHARPENING A BLUNT DRILL BIT ............................12 7.
  • Seite 5 13. FEHLERBEHEBUNG ................................42 DÉFINITIONS DES PICTOGRAMMES UTILISÉS DANS LA NOTICE :....................43 1. CONSEILS DE SÉCURITÉ ................................. 43 2. CONSTRUCTION WT160/2PD ............................... 49 3. CARACTÉRISTIQUES ................................50 4. BUT DE LA PLATE-FORME DE FORAGE EN BÉTON ........................ 50 5. CAROTTAGE AU DIAMANT ..............................50 6.

  • Seite 32: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ VERWENDEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Warnung vor elektrischem Schlag VERWENDEN Warnung vor beweglichen Teilen Getrennt lagern und Warnung vor Explosionsgefahr umweltgerecht entsorgen Bitte beachten Sie die mit diesem Symbol im Text gekennzeichneten Anfahrtsbeschreibungen! 1.
  • Seite 33 Schutzerdungsanschluss verwendet werden. Unveränderte Stecker und passende Buchsen verringern das Risiko eines Stromschlags. B. Vermeiden Sie den Kontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Das Risiko eines Stromschlags ist größer, wenn der Körper des Benutzers geerdet ist. C.
  • Seite 34 A. Überlasten Sie das Gerät nicht. Für die Bedienung sollten Elektrowerkzeuge verwendet werden, die für diesen Zweck bereitgestellt werden. Mit dem richtigen Elektrowerkzeug arbeiten Sie in einem bestimmten Leistungsbereich besser und sicherer. B. Verwenden Sie kein Elektrowerkzeug, dessen Ein-/Ausschalter beschädigt ist. Ein Elektrowerkzeug, das nicht ein- oder ausgeschaltet werden kann, ist gefährlich und muss repariert werden.

  • Seite 35: Brand- Und Explosionsgefahr

    • Es ist verboten, Diamantbohrkronen zu verwenden, die nicht den in der Bedienungsanleitung angegebenen technischen Parametern entsprechen. • Betreiben Sie das Gerät nicht in der Nähe von Behältern, die brennbare Flüssigkeiten oder Gase enthalten. • Wir empfehlen Ihnen, beim Bohren von Hand einen Bohrer mit einem maximalen Durchmesser von 80 mm zu verwenden.

  • Seite 36: Gefahr Durch Bewegliche Teile

    Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. Verbiegen oder überbiegen Sie den Schlauch nicht. Setzen Sie das Kabel keinen Temperaturen oder Spannungen aus, die die von WABROTECH empfohlenen Werte überschreiten...

  • Seite 37: Persönliche Schutzausrüstung

    Verwenden Sie das Kabel nicht zum Bewegen oder Heben von Geräten. PERSÖNLICHE SCHUTZAUSRÜSTUNG Tragen Sie im Arbeitsbereich geeignete Schutzausrüstung, um schwere Verletzungen wie Augenverletzungen, Hörverlust, giftige Dämpfe und Verbrennungen zu vermeiden. Zu diesen Maßnahmen gehören unter anderem: Schutzbrillen, Atemschutzgeräte, Schutzkleidung und Handschuhe gemäß den Empfehlungen des Herstellers von Flüssigkeiten und Lösungsmitteln.

  • Seite 38: Wt160/2Pd Konstruktion

    2. WT160/2PD KONSTRUKTION Motor Motorleistung 1900W Hauptgriff EIN/AUS-Schalter Elektrischer Schalter der Maschine. Niveau Getriebegehäuse Spindel Es hat ein " Innengewinde und ein 1 Außengewinde. " Seitlicher Griff Kunststoffgriff, der zur Stabilisierung der Maschine beiträgt. Wasseranschluss Kunststoffschlauch mit Anschluss am Ende.

  • Seite 39: Spezifikationen

    3. SPEZIFIKATIONEN Motormodell / Leistung WT160/2PD/1900 W Spannung/Frequenz/Sicherung 230V/50Hz/20C (Typenschild der Maschine prüfen) 22mm - 160mm (Hartgestein, Stahlbeton) / 22mm- Bereich der Bohrdurchmesser 202mm Maximale Drehzahl Gang I 1150/ Gang II 2340 U/min Die Kraft des Mikroschlaganfalls 29000 bpm Anbringen des Bohrers Außengewinde: 1...

  • Seite 40: Schärfen Eines Stumpfen Bohrers

    3. Wenn Sie mit dem Bohren fertig sind, üben Sie konstanten Druck aus. 4. Halten Sie die Maschine beim Durchbruch auf die andere Seite fest und reduzieren Sie den Druck. WARNUNG: Halten Sie Ihr Gesicht immer von der Maschine fern. Die imprägnierten Diamantsegmente im Diamantkernbohrer arbeiten nach dem Prinzip der kontrollierten Erosion.

  • Seite 41: Inspektionstätigkeiten

    9. INSPEKTIONSTÄTIGKEITEN Hinweis: Führen Sie die Prüfvorgänge durch, während der Stecker aus der Steckdose gezogen ist. Bevor Sie das Bohrgerät starten, überprüfen Sie den Zustand des Arbeitsgeräts. Jeder Verlust, Riss oder Absplittern eines Diamantkernbohrsegments disqualifiziert das Werkzeug. Anschließend sollte ein neuer defektfreier eingebaut werden.

  • Seite 42: Auswahl Der Geschwindigkeit

    2. Auf dem Bild sehen wir Adapter für den Wasseranschluss (nass) und den Staubsauger (trocken). Diese finden Sie im Standardpaket. 3. Entfernen Sie den Wasseranschluss und befestigen Sie den Adapter am Staubsauger. 4. Schließen Sie den Staubsauger an und legen Sie los. AUSWAHL DER GESCHWINDIGKEIT Mit dem Wählhebel können Sie die Drehzahl und damit das Betätigungsmoment wählen.

  • Seite 43: Sicherheits-Kupplung

    Drehmoment zu rutschen. In diesem Fall empfehlen wir Ihnen, Ihre Maschine warten zu lassen. 12. Kompatibilität Das Bohrgerät ist mit dem Stativ WT45S und dem WABROTECH 11L Hydronet kompatibel. Um das Bohrgerät auf einem Stativ zu montieren, verwenden Sie eine 60-mm-Klemme...

  • Seite 44: Fehlerbehebung

    13. FEHLERBEHEBUNG Problem Verursachen Lösung Bohrgerät funktioniert nicht Netzkabel schlecht Schieben Sie den Stecker tiefer in die angeschlossen oder beschädigt Steckdose Überprüfen Sie das Netzkabel Es liegt keine Netzspannung an der Prüfen Sie die Spannung an der Steckdose Steckdose an oder ob die Sicherung ausgelöst hat Verschlissene Motorbürsten Ersetzen Sie die Bürsten durch neue...
