WABROTECH WT112 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WT112:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen
EN
DIAMOND DRILLING USER MANUAL
PL
INSTRUKCJA OBSŁUGI WIERTNICY
DE
BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT
FR
MANUEL D'UTILISATION DE L'APPAREIL DE FORAGE AU DIAMANT
CZ
NÁVOD K OBSLUZE DIAMANTOVÉ VRTAČKY
SK
NÁVOD NA OBSLUHU DIAMANTOVEJ VŔTAČKY
MODEL WT112
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WABROTECH WT112

Inhaltszusammenfassung für WABROTECH WT112

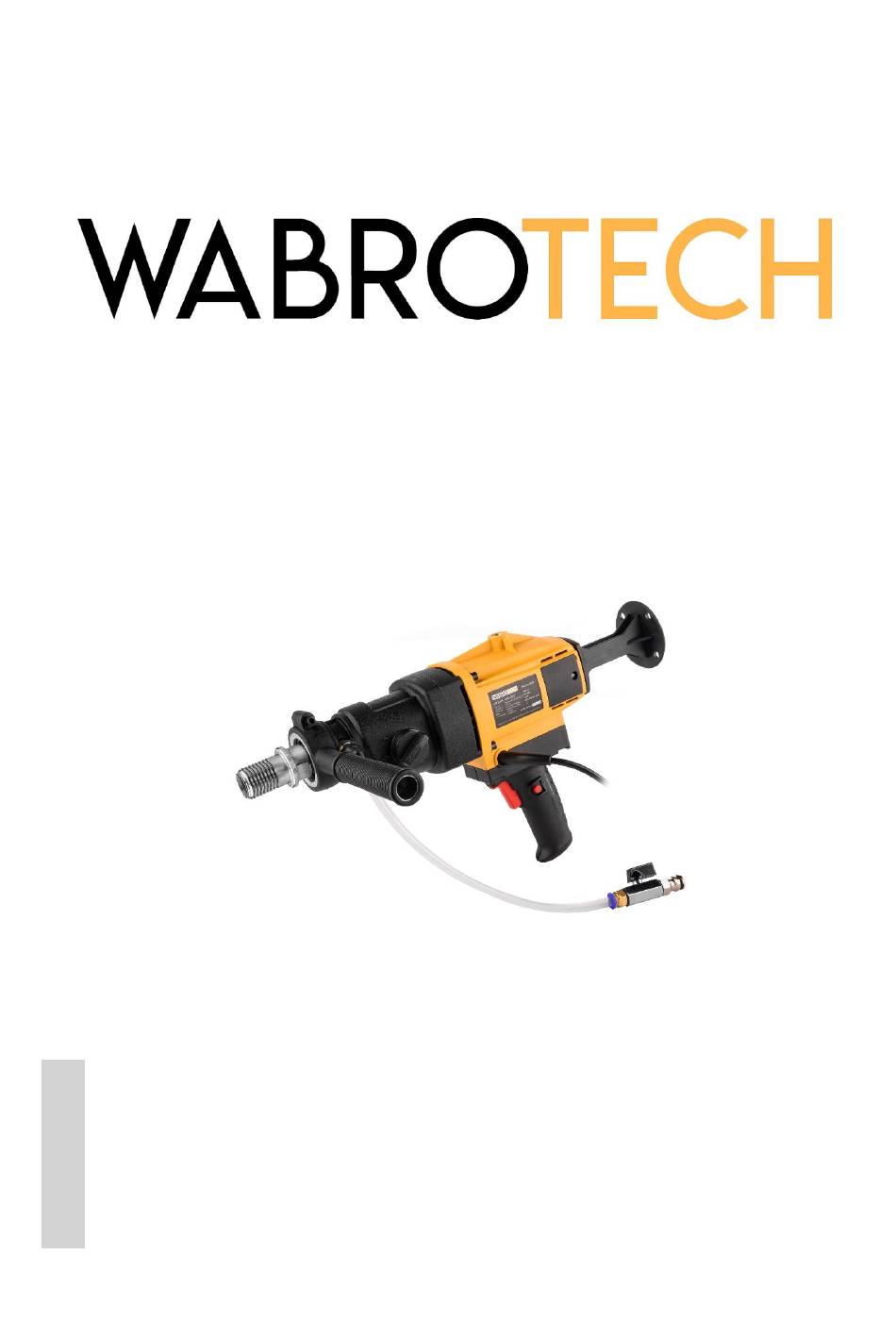

  • Seite 1 MODEL WT112 DIAMOND DRILLING USER MANUAL INSTRUKCJA OBSŁUGI WIERTNICY BEDIENUNGSANLEITUNG FÜR DIAMANTBOHRGERÄT MANUEL D'UTILISATION DE L'APPAREIL DE FORAGE AU DIAMANT NÁVOD K OBSLUZE DIAMANTOVÉ VRTAČKY NÁVOD NA OBSLUHU DIAMANTOVEJ VŔTAČKY...
  • Seite 3 Please read and keep this manual. Read carefully before assembling, installing, operating or maintaining the product. Protect yourself and others by following all safety information. Failure to follow the instructions may result in personal injury and/or property damage! Keep these instructions for future reference.

  • Seite 4: Inhaltsverzeichnis

    WT 112 DEFINITIONS OF PICTOGRAMS USED IN THE INSTRUCTIONS: ....................5 1. SAFETY TIPS .................................... 5 2. WT112 CONSTRUCTION ............................... 10 3. SPECYFICATIONS ................................... 11 4. PURPOSE OF CONCRETE DRILLING RIG ..........................11 5. DIAMOND CORE DRILLING ..............................11 6. SHARPENING A DULL DRILL BIT ............................12 7.
  • Seite 5 13. FEHLERBEHEBUNG ................................42 DÉFINITIONS DES PICTOGRAMMES UTILISÉS DANS LA NOTICE :....................43 1. CONSEILS DE SÉCURITÉ ................................. 43 2. CONSTRUCTION WT112 ............................... 49 3. CARACTÉRISTIQUES ................................50 4. OBJECTIF DE LA FOREUSE À BÉTON ............................50 5. CAROTTAGE AU DIAMANT ..............................50 6.

  • Seite 32: Definitionen Der In Der Anleitung Verwendeten Piktogramme

    DEFINITIONEN DER IN DER ANLEITUNG VERWENDETEN PIKTOGRAMME: HANDBUCH LESEN STAUBMASKEN VERWENDEN AUGENSCHUTZ VERWENDEN SCHUTZHANDSCHUHE TRAGEN BEMERKUNG! ERDUNG Warnung vor elektrischem Schlag VERWENDEN Warnung vor beweglichen Teilen Getrennt lagern und Warnung vor Explosionsgefahr umweltgerecht entsorgen Bitte beachten Sie die mit diesem Symbol im Text gekennzeichneten Anfahrtsbeschreibungen! 1.
  • Seite 33 B. Der Kontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken sollte vermieden werden. Das Risiko eines Stromschlags ist größer, wenn der Körper des Benutzers geerdet ist. C. Das Gerät sollte vor Regen und Feuchtigkeit geschützt werden. Wasser, das in das Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.
  • Seite 34 B. Verwenden Sie kein Elektrowerkzeug, dessen Ein-/Ausschalter beschädigt ist. Ein Elektrowerkzeug, das nicht ein- oder ausgeschaltet werden kann, ist gefährlich und muss repariert werden. C. Ziehen Sie vor dem Einstellen des Werkzeugs, dem Wechseln des Zubehörs oder dem Anhalten des Werkzeugs den Netzstecker und/oder entfernen Sie den Akku. Diese Vorsichtsmaßnahme verhindert, dass das Elektrowerkzeug unbeabsichtigt eingeschaltet wird.

  • Seite 35: Brand- Und Explosionsgefahr

    • Wir empfehlen Ihnen, beim Bohren von Hand einen Bohrer mit einem maximalen Durchmesser von 80 mm zu verwenden. BRAND- UND EXPLOSIONSGEFAHR Brennbare Dämpfe von Lösungsmitteln und Farben im Arbeitsbereich können sich entzünden oder explodieren. So verhindern Sie einen Brand oder eine Explosion: Arbeiten Sie nicht in der Nähe von brennbaren und brennbaren Materialien in der Nähe von offenen Flammen oder Zündquellen, z.

  • Seite 36: Gefahr Durch Bewegliche Teile

    Substanzen oder Alkohol stehen. Biegen Sie den Schlauch nicht oder biegen Sie ihn nicht übermäßig. Setzen Sie das Kabel keinen Temperaturen oder Spannungen aus, die über den von WABROTECH empfohlenen Werten liegen Verwenden Sie das Kabel nicht zum Bewegen oder Heben von Geräten.

  • Seite 37: Persönliche Schutzausrüstung (Psa)

    PERSÖNLICHE SCHUTZAUSRÜSTUNG (PSA) Tragen Sie im Arbeitsbereich geeignete Schutzausrüstung, um schwere Verletzungen wie Augenverletzungen, Hörverlust, giftige Dämpfe und Verbrennungen zu vermeiden. Zu diesen Maßnahmen gehören unter anderem: Schutzbrille, Atemschutzgerät, Schutzkleidung und Handschuhe gemäß den Empfehlungen des Herstellers und Lösungsmittel. Beim Betrieb von Elektrowerkzeugen sollten Sie wachsam sein, vorsichtig mit dem, was Sie tun, und den gesunden Menschenverstand einsetzen.

  • Seite 38: Wt112 Konstruktion

    2. WT112 KONSTRUKTION Spindel Sie hat ein internes Gewinde von ½” und ein externes Gewinde von 1 ”. Mit dem Gangschalter können Sie die Geschwindigkeit und damit das Gangschalter Drehmoment auswählen. Typenschild Informationen über die Parameter der Maschine. Vorderer Griff Ein Kunststoffgriff, der dabei hilft, die Maschine zu stabilisieren.

  • Seite 39: Spezifikationen

    3. SPEZIFIKATIONEN Motormodell / Leistung WT112/1500 W Spannung/Frequenz/Sicherung 230V/50Hz/20C (Typenschild der Maschine prüfen) Bereich der Bohrdurchmesser 8mm - 82mm (Hartgestein, Stahlbeton) / 8mm-112mm Maximale Drehzahl Gang I 880/ Gang II 1990/Gang III 3960 U/min Anbringen des Bohrers Außengewinde: 1 "...

  • Seite 40: Schärfen Eines Stumpfen Bohrers

    3. Wenn Sie mit dem Bohren fertig sind, üben Sie konstanten Druck aus. 4. Halten Sie die Maschine beim Durchbrechen auf der anderen Seite fest und reduzieren Sie den Druck. WARNUNG: Halten Sie Ihr Gesicht immer von der Maschine fern. Die imprägnierten Gesenksegmente im Diamantkernbohrer arbeiten nach dem Prinzip der kontrollierten Erosion.

  • Seite 41: Kontrolltätigkeiten

    aufleuchtet, liegt keine Stromversorgung im Stromnetz an oder es liegt ein Kurzschluss im System vor. Die Taste "TEST" wird verwendet, um die Spannung zu trennen. 9. KONTROLLTÄTIGKEITEN Hinweis: Führen Sie den Inspektionsvorgang mit gezogenem Stecker aus der Steckdose durch. Überprüfen Sie vor dem Starten des Bohrgeräts den Zustand des Arbeitsgeräts. Jeder Verlust, Riss oder Abplatzen eines Diamantkernbohrsegments disqualifiziert das Werkzeug.
  • Seite 42 1. Für Trockenbohren einfach den Wasseranschluss abziehen und das Wasserventil zudrehen. Schrauben Sie den Absaugadapter mit Hilfe eines geeigneten Schraubenschlüssels auf die Spindel. 2. Auf dem Foto sehen wir die Staubabsaugadapter, die an der Spindel montiert sind. 3. Trennen Sie den Wasseranschluss von der Quelle und schließen Sie das Wasserventil. 4.

  • Seite 43: Sicherheitskupplung

    Drehmomentstufen zu rutschen. In diesem Fall empfehlen wir Ihnen, Ihre Maschine warten zu lassen. 12. Kompatibilität Das Bohrgerät ist kompatibel mit dem WT45S-Stativ und dem WABROTECH 11L Hydronet. Um das Bohrgerät auf einem Ständer zu montieren, verwenden Sie eine 60-mm-Klemme...

  • Seite 44: Fehlerbehebung

    13. FEHLERBEHEBUNG Problem Verursachen Lösung Bohrgerät funktioniert nicht Netzkabel schlecht Schieben Sie den Stecker tiefer in die angeschlossen oder beschädigt Steckdose Überprüfen Sie das Netzkabel Es liegt keine Netzspannung an der Prüfen Sie die Spannung an der Steckdose Steckdose an oder ob die Sicherung ausgelöst hat Verschlissene Motorbürsten Ersetzen Sie die Bürsten durch neue...
