NetApp AFF C80 Installation Und Einrichtung Seite 8

a. Positionieren Sie die Rückseite des Regals auf den Schienen, und stützen Sie das Regal von unten ab,
und schieben Sie es in den Schrank oder das Telco-Rack.
Wenn Sie mehrere Shelfs installieren, platzieren Sie das erste Shelf direkt über den Controllern.
Platzieren Sie das zweite Shelf direkt unter den Controllern. Wiederholen Sie dieses Muster für alle
zusätzlichen Regale.
b. Befestigen Sie das Regal mit den mitgelieferten Befestigungsschrauben am Schrank oder Telco-Rack.
Was kommt als Nächstes?
Nachdem Sie die Hardware für Ihr AFF C80 System installiert haben, Sie
für das AFF C80
Verkabeln Sie die Hardware - AFF C80
Nachdem Sie die Rack-Hardware für das AFF C80 Storage-System installiert haben,
installieren Sie die Netzwerkkabel für die Controller und verbinden Sie die Kabel
zwischen den Controllern und Storage-Shelfs.
Bevor Sie beginnen
Wenden Sie sich an Ihren Netzwerkadministrator, um Informationen über das Anschließen des
Speichersystems an die Switches zu erhalten.
Über diese Aufgabe
• Diese Verfahren zeigen gängige Konfigurationen. Die jeweilige Verkabelung hängt von den für das
Speichersystem bestellten Komponenten ab. Ausführliche Informationen zur Konfiguration und zur
Steckplatzpriorität finden Sie unter

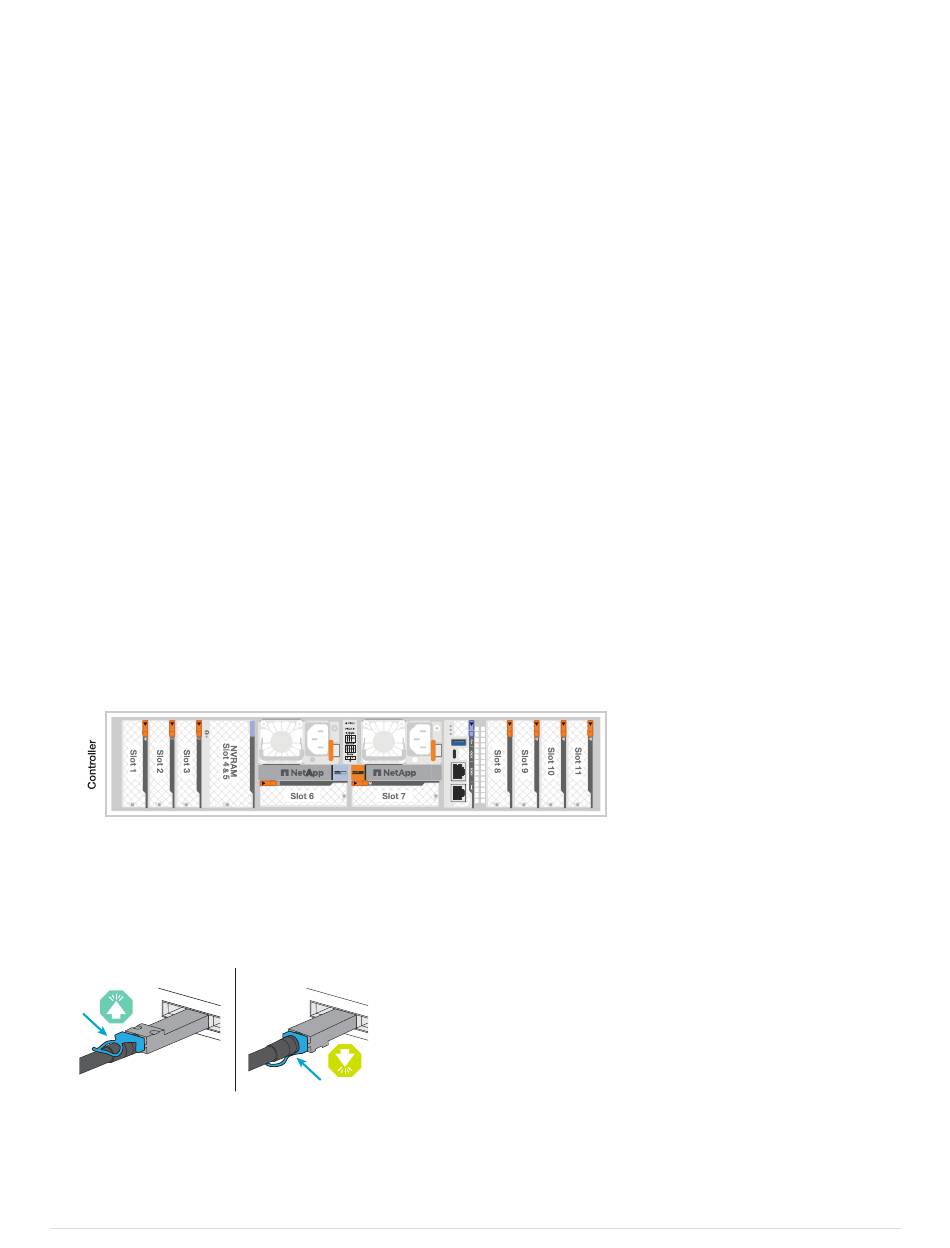

• Die I/O-Steckplätze auf einem AFF C80-Controller sind mit 1 bis 11 nummeriert.
• Die Verkabelungsgrafiken haben Pfeilsymbole, die die richtige Ausrichtung (nach oben oder unten) des
Kabelsteckers zeigen, wenn ein Anschluss in einen Anschluss eingesetzt wird.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht
das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut.
• Wenn Sie eine Verkabelung zu einem optischen Switch vornehmen, stecken Sie den optischen
Transceiver in den Controller-Port, bevor Sie ihn mit dem Switch-Port verbinden.
6
Storage-System".
"NetApp Hardware
"Verkabelung der Hardware
Universe".
