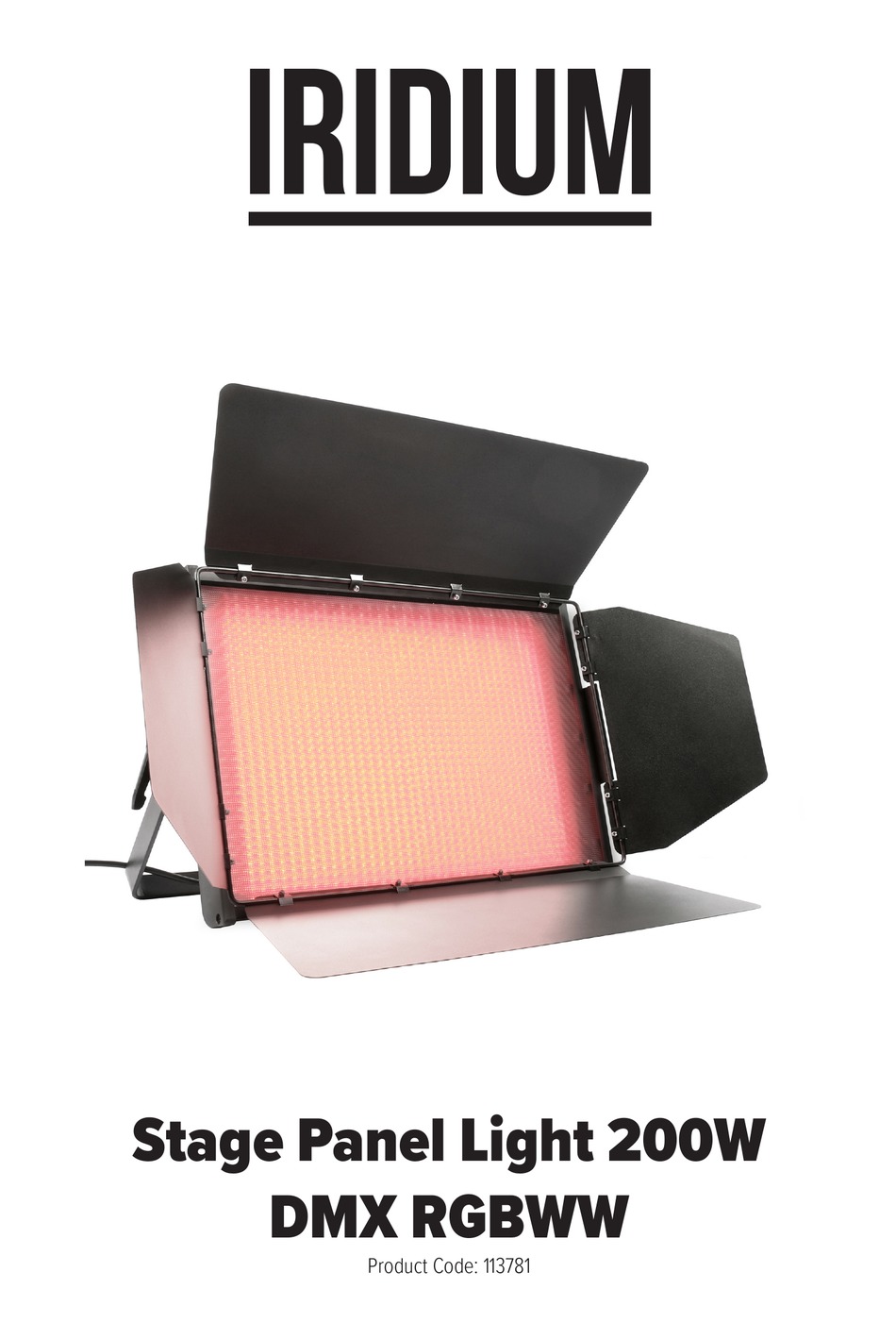

- Seite 1 Stage Panel Light 200W DMX RGBWW Product Code: 113781...
- Seite 3 ENGLISH CONTENT 1. Introduction 2. Safety instructions Proper Use Care 3. Description Products features Overview 4. Installation Overhead rigging DMX512 connection Power Input 5. Operation Control board DMX modes 6. Replacing the fuse 7. Technical specification...
- Seite 4 1. Introduction Dear customer, thank you for deciding to purchase our product. The product fulfils the requirements of effective European and national guidelines. To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the product notes and the operation manual! They contain important information for the start-up and handling.
- Seite 5 3. Description - Material material, good performance of cooling system - Ultra slim - DMX controlled operation, possible work with any commercial DMX512 controller - Different dimmer curves and dimmer speed adjustable - Flicker free projection - Color filter optional - Ready for connection with power cord with safety-plug 4.
- Seite 6 the maximum 8A, Do not exceed this. 5. Operation Control board Press the Menu until one of the following had been displayed: Menu Menu 1 Menu 2 Value Description Addr. 1-512 DMX512 address Refer Channel table CHAN 6HCH 12CH 0 - 255 Red dimming 0 - 255 Green dimming...
- Seite 7 Notes: » When there’s a flickering ‘!’ sign appeared, means no signal input for the fixture. » No operation within 30seconds, LCD display will enter into Screen protection mode automatic. » When the current temperature is higher than the protecting setting temperature, 30% of power consumption will be deducted slowly;...
- Seite 8 7. Technical specifications Power Consumption: 250W full on Voltage: 100 - 240V AC Frequency: 50/60Hz Light Source: RGB, Warm White, Cool White SMD LED Lens: Matrix compound eye optical system Color temperature: 3200K~ 5700K adjustable CRI: >90 Beam Angle: 120° Dimming Range: 16bit smooth dimming 0-100% DMX Channel:...
- Seite 9 GERMAN INHALT 1. Einleitung 2. Sicherheitshinweise Ordnungsgemäße Verwendung Pflege 3. Beschreibung Produkteigenschaften Übersicht 4. Installation Überkopfmontage DMX512 Verbindung Stromanschluss 5. Bedienung Bedienfeld DMX Modi 6. Sicherung ersetzen 7. Techische Daten...
- Seite 10 1. Einleitung Sehr geehrter Kunde, herzlichen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt erfüllt die Europäischen sowie jeweiligen nationalen Sicherheitsrichtlinien. Um den ordnungsgemäßen Zustand des Produkts zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Benutzer die Produkthinweise und diese Bedienungsanleitung beachten! Diese enthält wichtige Informationen für die Inbetriebnahme und Handhabung.
- Seite 11 3. Beschreibung - Materialmaterial, gute Leistung des Kühlsystems - Ultra dünn - DMX-gesteuerter Betrieb, möglich mit jedem handelsüblichen DMX512-Controller - Verschiedene Dimmerkurven und Dimmergeschwindigkeit einstellbar - Flimmerfreie Projektion - Farbfilter optional - Anschlussfertig mit Netzkabel mit Schukostecker 4. Installation Dieses Gerät kann in vielen Ausrichtungen montiert werden, vorausgesetzt, jedes einzelne Gerät wird mit der richtigen Montagehalterung befestigt.
- Seite 12 5. Bedienung Bedienelement Drücken Sie Menü, bis eine der folgenden Anzeigen angezeigt wurde: Menu Menu 1 Menu 2 Value Description Addr. 1-512 DMX512 address Refer Channel table CHAN 6HCH 12CH 0 - 255 Red dimming 0 - 255 Green dimming STAT 0 - 255 Blue dimming...
- Seite 13 Verwenden Sie die Tasten „Auf“ und „Ab“, um den gewünschten Vorgang auszuwählen, drücken Sie „Enter“, um alle Funktionen einzustellen Anmerkungen: » Ein flackerndes „!“ Zeichen im Display bedeutet, dass kein Signaleingang für das Gerät vorhanden ist. » Keine Bedienung innerhalb von 30 Sekunden, das LCD-Display wechselt automatisch in den Bildschirmschutzmodus. »...
- Seite 14 7. Technischa Daten Leistungsaufnahme: 250W max Spannung: 100 - 240V AC Frequenz: 50/60Hz Lichtquelle: RGB, Warmweiß, Kaltweiß SMD-LED Linse: optisches System des Matrix-Compound-Eye Farbtemperatur: 3200K~ 5700K einstellbar CRI: >90 Abstrahlwinkel: 120° Dimmbereich: 16bit glattes Dimmen 0-100% DMX-Kanal: 6CH/7CH/6HCH/12CH Steuerungssystem: STM32-Steuerungschip, DMX512-Signal Bildschirm: 4-Tasten-LCD-Bildschirm IP-Bewertung:...
- Seite 17 FRENCH CONTENT 1. Présentation 2. Consignes de sécurité Utilisation appropriée Se soucier 3. Descriptif Propriétés du produit Aperçu 4. Installation Montage aérien Connexion DMX512 Connexion électrique 5. Opération Panneau de commande Modes DMX 6. Remplacer le fusible 7. Données techniques...
- Seite 18 1. Introduction Merci d’avoir acheté notre produit. Avant toute utilisation, merci de lire attentivement cette notice et de la conserver pour toute question.Des informations concernant l’utilisation, la maintenance et l’installation y figure. Conservez la soigneusement. Le produit est compatible au standard DMX 512. Son système optique développé et précis génère une lumière d’une grande clarté...
- Seite 19 3. Descriptif général - Convection naturelle - Ultra fin - Contrôle DMX - Courbes dimmer et speed dimmer ajustables - Flicker free - Volets coupe flux orientables 4. Installation Cet appareil peut se monter selon plusieurs orientations au moyen de colliers adaptés (non fournis) Accroche en hauteur Les accessoires d’accroches et de sécurité...
- Seite 20 5. Opérations Panneau de contrôle Drücken Sie Menü, bis eine der folgenden Anzeigen angezeigt wurde: Menu Menu 1 Menu 2 Valeur Description Addr. 1-512 Adresse DMX 512 Canaux DMX CHAN 6HCH 12CH 0 - 255 Dimmer Rouge 0 - 255 Dimmer Vert STAT 0 - 255...
- Seite 21 Utilisez les touches “Up” et “Down” pour naviguer dans le menu et “Enter” pour valider un choix Notes: » un ‘!’ clignotant affiché signifie que l’appareil ne reçoit pas de signal DMX. » Sans action pendant 30 secondes l’afficheur passe ne mode economie et se coupe »...
- Seite 22 7. Spécifications techniques Consommation: 250W full on Voltage: 100 - 240V AC Frequence: 50/60Hz Source Leds: Leds SMD RGB, Blanc chaud, Blanc froid Lentille: Système optique matriciel Couleur température: 3200K~ 5700K pilotable CRI: >90 Angle faisceau: 120° Gradation: 16bit / 0-100% Canaux DMX: 6CH/7CH/6HCH/12CH Contrôle:...
- Seite 24 IMPORTER B&K LUMITEC ZI – 2 Rue Alfred Kastler – 67850 Herrlisheim – France www.bklumitec.com...
