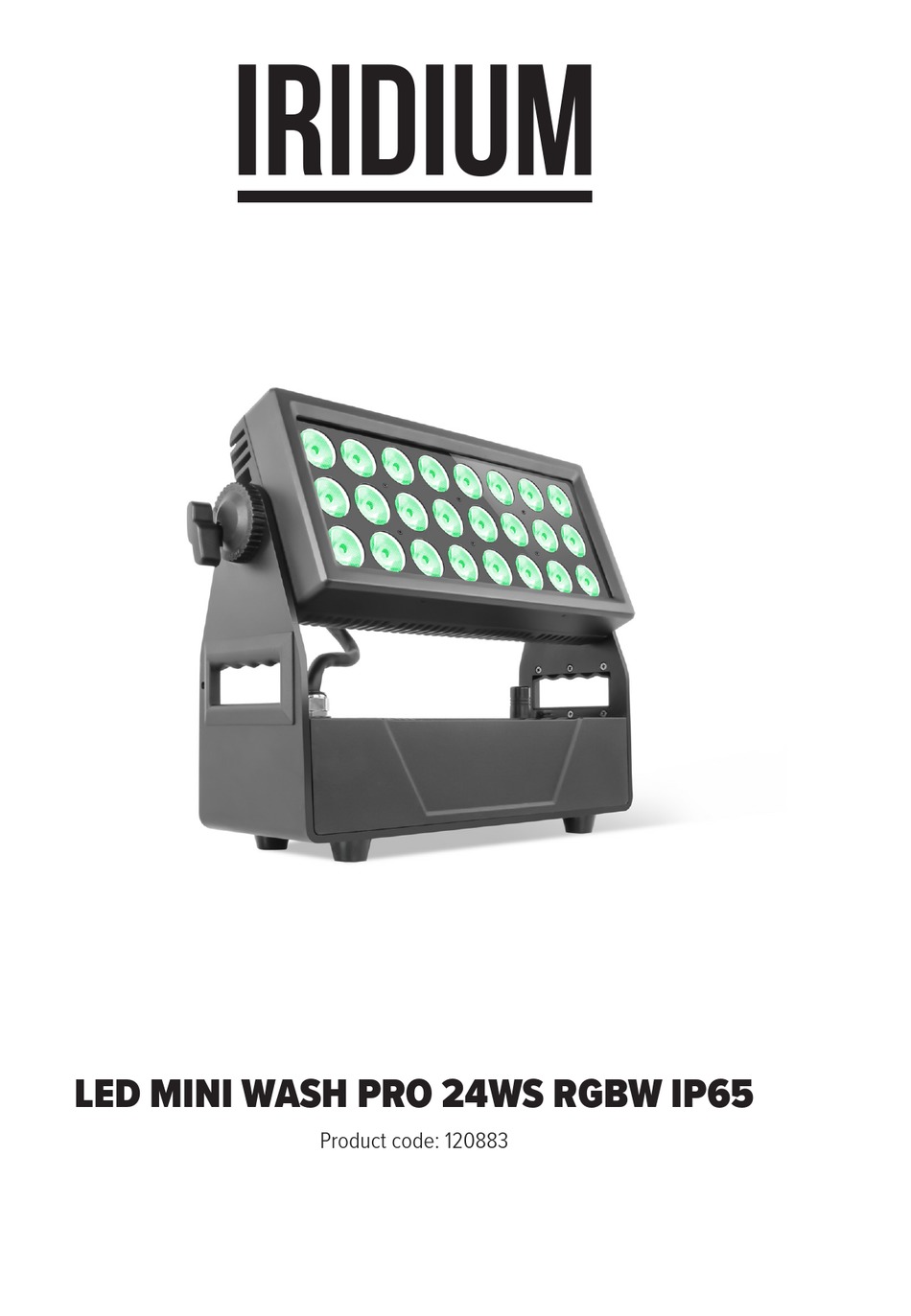

- Seite 1 LED MINI WASH PRO 24WS RGBW IP65 Product code: 120883...
- Seite 2 Machine Translated by Google Machine Translated by Google RDM – Remote-Geräteverwaltung Sicherheitseinführung Color Kid Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie die Bedienungsanleitung sorgfältig durch. Legen Sie unbedingt die RDM ist eine wilde Version des DMX512-A-Protokolls, die es ermöglicht, Dimmerstationen und andere Steuergeräte Bedienungsanleitung bei, wenn Sie das Gerät an einen anderen Benutzer weitergeben/vermieten/verkaufen.
-
Seite 3: Produktübersicht
Produktübersicht Drahtloses DMX POWER IN DMX IN MENU ENTER DOWN UP DMX OUT POWER OUT Mechanische Spezifikation 378mm 468mm... -
Seite 4: Kabelanschlüsse
Machine Translated by Google Machine Translated by Google KABELANSCHLÜSSE Die Verkabelung muss an einem Ende einen männlichen XLR-Stecker und an der einen weiblichen XLR-Stecker haben das Ende des anderen. Konfiguration des DMX-Anschlusses BODEN Achtung: Vermeiden Sie den Kontakt zwischen dem Boden und der Gehäusemasse des Geräts. Erdung der Der Boden kann eine Erdschleife verursachen und die Leistung Ihres Geräts kann fehlerhaft sein. -
Seite 5: Verbindung
Verbindung Master-/Slave-Verbindung Wenn Sie den magnetischen Frostfilter einrichten möchten, befolgen Sie bitte die folgenden Schritte: 1. Bitte setzen Sie den magnetischen Frostfilter auf die obere Abdeckung der Lichter. Bitte machen Sie sich keine Sorgen, dass der Filter herunterfällt, da die obere Abdeckung und der Filter über Magnete verfügen. Kabellose Verbindung 2. - Seite 6 Machine Translated by Google Optische Leistung: 4252 lm Höhe Abstrahlwinkel: 11,47° Durchmesser Hinweis: Diese Kurve erklärt sich aus der Bestrahlungsfläche und ihrer durchschnittlichen Beleuchtung bei unterschiedlichen Projektionsabständen des Lichts.
-
Seite 7: Einführung In Den Displayer
Einführung in den Displayer Kanal 12 (ID-Adresse eingestellt) Id17 Id34 Id51 0--9 alle Ids 170–179 10--19 180–189 Id18 Id35 Id52 20–29 190–199 Id19 Id36 Id53 30–39 200–209 Id20 Id37 Id54 40--49 Id21 Id38 Id55 50–59 Id22 Id39 Id56 60–69 Id23 Id40 Id57 70–79... - Seite 8 Machine Translated by Google Machine Translated by Google DMX 9-Kanal Kanal Wert Funktion Master-Dimmer 0 - 255 Während DMX grün, das Wireless-Signal jedoch rot angezeigt wird, 0 - 9 bedeutet dies, dass der DMX-Modus verbunden und die Wireless- 10 - 255 Stroboskop von langsam nach schnell Verbindung getrennt ist.
- Seite 9 Merkmale OPTIK • Lichtquelle: 24 x 20 W, 4-in-1-RGBW-LEDs • Objektiv: 15° 40° ELEKTRISCH • Stromverbrauch: 400 W • Spannung: 190–264 V, 50/60 Hz KONTROLLE • DMX-Kanäle: 2, 3, 4, 9 und 12 Kanäle • Betriebsmodus: DMX 512 /Master-Slave/Auto-Run • Eingebauter Effekt: Farbmischung, variable Farbverfolgung, Stroboskop und Fading. •...
-
Seite 10: Programm-Menü
Machine Translated by Google Programmmenü ADRESSE 001 DMX-Adresse ADRESSE 512 Freigeben Kabellos hoch runter hoch runter Werkseinstellungen zurückgesetzt RDM-UID 4453:05d9ff35 die Info Hardwarevariante V1.0 Softwareversion V1.0 Arbeitszeit 0h-0m LCD SCHWARZ Aufstellen Tastensperre ID-Nummer 1-66 KURV1 Dimmerkurve CURV4 600Hz Rate 1200Hz 2400Hz 4800Hz 9600Hz... - Seite 11 Hochladen RP-01 Bearbeitungsmodus RP-11 Benutzerdefinierter Modus Slave-Modus Sklave 2500.000 3000.000 CAL Weiß 3500k 4000.000 4500.000 5000.000 6000.000 7000.000 8000k 9000.000 10.000.000 AUTO 01 AUTOMATIKMODUS AUTO 15 GRÜN Manueller Modus BLAU WEISS 0-20 Blitz 1-70 Farbe Blackout DMX-Status DMX-Halten Kanalmodus...
-
Seite 12: Betrieb
Machine Translated by Google Betrieb DMX-Adress- und Kanalmodus – In diesem Menü können Sie mehrere Leuchten mit DMX-Kabel verbinden und sie mit der Steuerkonsole steuern. 1. Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“, um zu „DMX Address“ oder „Channels Mode“ zu gelangen, und drücken Sie „ENTER“. 1) „XXX“... - Seite 13 CAL WHITE – In diesem Menü können Sie den Wert von 11 verschiedenen Weißfarben anpassen. CAL WHITE – In diesem Menü können Sie den Wert von 11 verschiedenen Weißfarben anpassen. 1. Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“, um zu „CAL WHITE“ zu gelangen. 1.
-
Seite 14: Dmx-Steuerungsmodus
Machine Translated by Google DMX-Steuerungsmodus DMX 2 Kanal Funktion Kanal Wert 0 - 10 keiner 11 - 16 hellweiß 17 - 23 keiner 24 - 27 28 - 31 Grün blau 32 - 35 36 - 39 Gelb 40 - 43 Cyan, 44 - 47 Magenta,... -
Seite 15: Funktion
Funktion Kanal Wert 180 - 183 englische Rose Hochladen 184 - 187 mauve 188 - 191 RP-01 leuchtendes 192 - 195 blaues Aliceblau Bearbeitungsmodus 196 - 199 Rosa-Indigo- RP-11 200 - 203 Stadtblau 204 - 207 kühles Blau Benutzerdefinierter Modus 208 - 211 Leichter Lachs 212 - 215... - Seite 16 Machine Translated by Google DMX 9-Kanal Funktion Kanal Wert Master-Dimmer 0 - 255 0 - 9 10 - 255 Stroboskop von langsam nach schnell 0 - 255 0 - 255 Grün 0 - 255 Blau 0 - 255 Weiss 0 - 255 Dimmergeschwindigkeit 0 - 7 8 - 17...
-
Seite 17: Magentaweiß
DMX 12 Kanal Funktion Kanal Wert Master-Dimmer 0 - 255 0 - 9 10 - 255 Stroboskop von langsam nach schnell 0 - 255 Grün 0 - 255 0 - 255 Blau 0 - 255 Weiss 0 - 255 Dimmergeschwindigkeit 0 - 10 keiner 12345678... - Seite 18 Machine Translated by Google Kanal Wert Funktion 156 - 159 Schokolade 160 - 163 nur blaue 164 - 167 Überraschung, rosa 168 - 171 Scharlachrot 172 - 175 Überraschungs- 176 - 179 Pfirsichfeuer 180 - 183 englische Rose mauve 184 - 187 188 - 191 leuchtendes 192 - 195...
- Seite 19 Kanal 12 (ID-Adresse eingestellt) alle Ids Id17 Id34 Id51 0--9 170–179 10--19 180–189 Id18 Id35 Id52 Id36 20–29 190–199 Id19 Id53 30–39 200–209 Id20 Id37 Id54 40--49 Id21 Id38 Id55 50–59 Id22 Id39 Id56 60–69 Id23 Id40 Id57 Id24 Id41 70–79 Id58 80–89...
- Seite 20 Machine Translated by Google KABELANSCHLÜSSE Die Verkabelung muss an einem Ende einen männlichen XLR-Stecker und an der einen weiblichen XLR-Stecker haben das Ende des anderen. Konfiguration des DMX-Anschlusses BODEN Achtung: Vermeiden Sie den Kontakt zwischen dem Boden und der Gehäusemasse des Geräts. Erdung der Der Boden kann eine Erdschleife verursachen und die Leistung Ihres Geräts kann fehlerhaft sein.
-
Seite 21: Kabellose Verbindung
Verbindung Master-/Slave-Verbindung Kabellose Verbindung DMX-Adresse: 001 ID-Adresse: 01 POWER DMX OUT DMX IN POWER Verbindung Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“, um zu „SET UP“ zu gelangen. Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“, bis „Wireless rel“ angezeigt wird. Drücken Sie „ENTER“.Dann drücken Sie „DMX Mode“... -
Seite 22: Rdm - Remote-Geräteverwaltung
Machine Translated by Google RDM – Remote-Geräteverwaltung RDM ist eine wilde Version des DMX512-A-Protokolls, die es ermöglicht, Dimmerstationen und andere Steuergeräte über ein DMX512-Netzwerk zu erkennen und anschließend Zwischen- und Leitungsendgeräte zu konfigurieren, den Status zu überwachen und zu verwalten. Es ermöglicht eine bidirektionale Kommunikation zwischen dem Beleuchtungsgerät oder Systemcontroller und dem angeschlossenen RDM-kompatiblen Gerät über das Standard-DMX. - Seite 24 IMPORTER B&K LUMITEC ZI – 2 Rue Alfred Kastler – 67850 Herrlisheim – France www.bklumitec.com...
