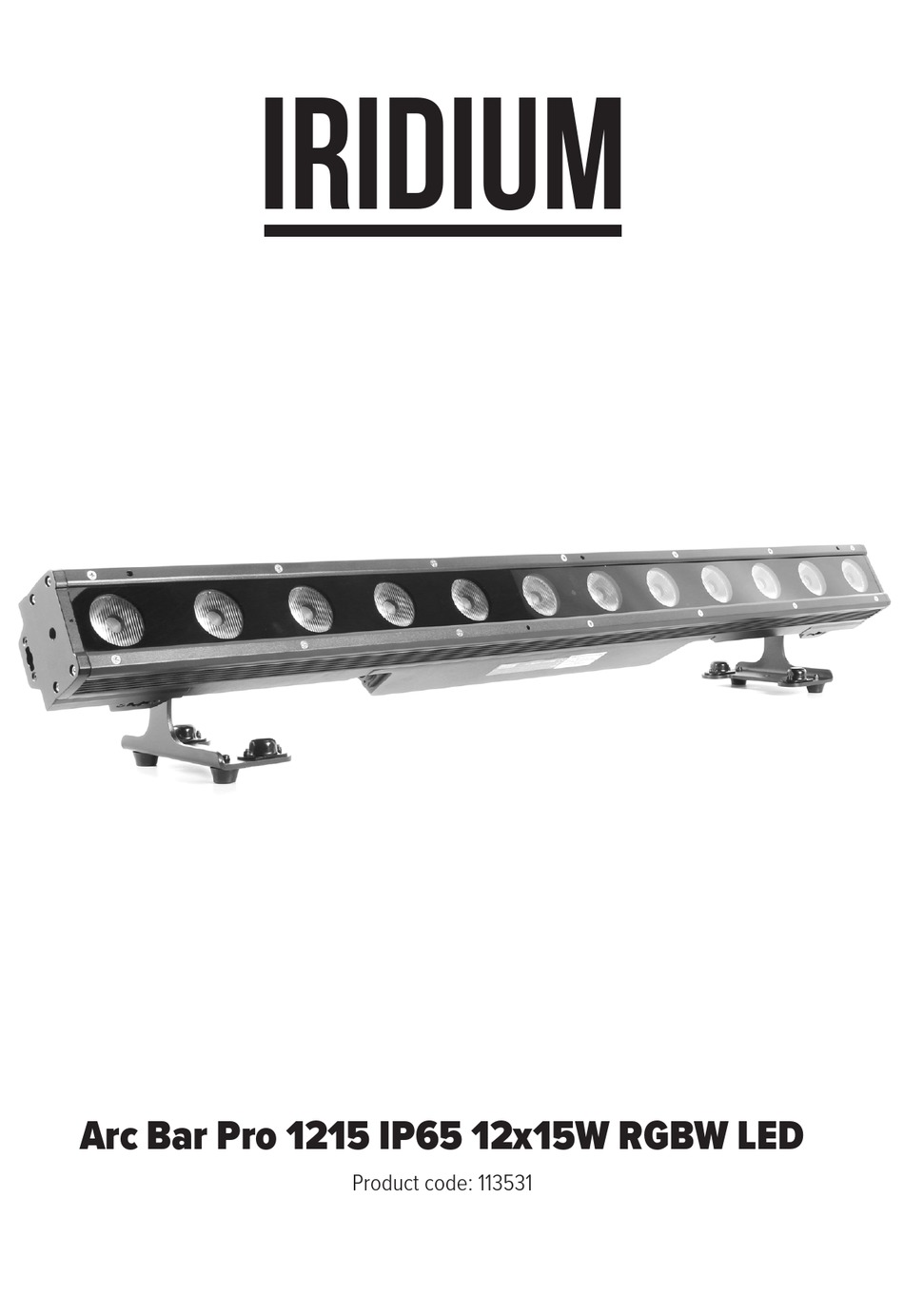

- Seite 1 Arc Bar Pro 1215 IP65 12x15W RGBW LED Product code: 113531...
-
Seite 2: Produktübersicht
Produkt Übersicht DMX-IN POWER-IN MENU DOWN ENTER POWER-OUT DMX-OUT... -
Seite 3: Mechanische Eigenschaften
Mechanische Eigenschaften 454.01mm 1017mm 85mm 68.5mm 140mm... - Seite 4 Verpackung: Vielen Dank, dass Sie sich für den AH019A entschieden haben. Alle Leuchten wurden überprüft und sind in einem hervorragenden Betriebszustand. Bitte überprüfen Sie zuerst den Versandkarton. Weil während des Versands möglicherweise Schäden aufgetreten sind. Überprüfen Sie dann die Lichter sorgfältig und vergewissern Sie sich, dass das Licht intakt ist und normal funktioniert.
-
Seite 5: Eigenschaften
Eigenschaften ● Lichtquelle: 12*15W, 4 in 1 RGBW-LEDs ● Linse: 10*45°/8°/25°/40° ● Stromverbrauch: 160 W ● Spannung: AC 110-230 V 50/60 Hz ● Run-Modus: DMX 512 /Master Slave /Auto Run ● DMX-Kanäle: 3, 7, 11, 48 & 52 CH ● Eingebauter Effekt: Farbmischung, variable Farbnachführung, Strobing und Fading ●... -
Seite 6: Display Bedienung
Display Bedienung ① ② ③ temp:043 ④ ADDRESS Key lock open ⑤ MENU DOWN ENTER 1. DMX bedeutet, dass sich das Licht im DMX-Modus befindet. In ähnlicher Weise bedeutet SLAVE, dass sich das Licht im SLAVE-Modus befindet. 2. Die Farbe des Punktes zeigt den Zustand der Signalübertragung an. Grün steht für einen guten Zustand, während Rot für ein unterbrochenes Signal steht. -
Seite 7: Programm-Menü
Programm Menü CHANNEL CHANNEL CHANNEL DMX CHANNEL CHANNEL ADDRESS CHANNEL ADDRESS Standard Stage/TV Archited DMX Curve Theatre Blackout DMX State DMX Hold Slave Slave Mode Auto Auto Mode Speed Green Static Color Blue White Color Strobe... - Seite 8 2700K 8000K Dimmer ALL Set up green White Blance blue white Remote Key lock Display Max temp Password up down up down Working time 00000h - 0M Software Ver V.1.2 Info Hardware Ver V.1.0 RDM UID Factory Reset Passcode up down up down Wireless...
- Seite 9 DMX Bedienmodus Channel Value Function 0-255 Saturation 0-255 Value (Brightness) 0-255 0-255 Master Dimming(0~100%) 0-255 Dimmer curve 0-255 Red dimmer 0-255 Green dimmer 0-255 Blue dimmer 0-255 White dimmer Strobe 0-255 0-255 Master Dimming(0~100%) 0-255 Dimmer curve 0-255 Red dimmer 0-255 Green dimmer 0-255...
- Seite 10 0 - 255 0 - 255 Green Blue 0 - 255 White 0 - 255 0 - 255 0 - 255 Green Blue 0 - 255 White 0 - 255 0 - 255 0 - 255 Green Blue 0 - 255 0 - 255 White 0 - 255...
- Seite 11 0 - 255 0 - 255 Green 48CH Blue 0 - 255 White 0 - 255 0 - 255 Master Dimming(0~100%) 0 - 255 Dimmer curve 0 - 255 Auto 0 - 255 Speed 0 - 255 0 - 255 Green 0 - 255 Blue...
- Seite 12 0 - 255 0 - 255 Green 0 - 255 Blue 0 - 255 White 52CH 0 - 255 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 0 - 255 Green 0 - 255 Blue 0 - 255 White...
-
Seite 13: Dmx-512 Addressierung Mit Id
DMX-512 Addressierung mit ID 1. Befolgen Sie die Anweisungen 1 für die DMX 512-Adressierung. 2. Aktivieren Sie die ID-Adressierung in jedem Gerät, indem Sie die Bedienfeldfunktion „ID ON/OFF“ auf ON stellen.„Settings“ auf „ID ON/OFF“ auf „ON“ Für jede DMX 512-Startadresse kann der Benutzer 66 separate ID-Adressen einstellen. Stellen Sie die ID-Adressen in jedem Gerät ein, indem Sie die Bedienfeldfunktion „ID-Adresse“... - Seite 14 DMX-MODUS - In diesem Menü können Sie mehrere Leuchten mit DMX-Kabel verbinden und sie mit der Steuerkonsole steuern. Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“ zu „Adresse“ oder „DMX-Kanal“ und drücken Sie „ENTER“. 1) „XXX“ wird in „Adresse“ angezeigt, „XXX“ bedeutet die Adresse 001-512. Sie können „UP“ oder „DOWN“ drücken, um die gewünschte Adresse auszuwählen.
- Seite 15 CCT-In diesem Menü können Sie die gewünschte Helligkeit auswählen. 1. Drücken Sie „ENTER“ und dann „UP“ oder „DOWN“ zu „CCT“. 2. Drücken Sie „ENTER“, Sie können je nach Bedarf zwischen „2700K“ und „8000K“ wählen. SET UP-In diesem Menü können Sie die Werte der Funktion anpassen. 1.
-
Seite 16: Besfestigung
Besfestigung Bei der Installation des Geräts muss der Traversen- oder Installationsbereich in der Lage sein, das 10-fache Gewicht ohne Verformung zu tragen. Bei der Installation muss das Gerät mit einer sekundären Sicherheitsbefestigung gesichert werden, z. und entsprechendem Sicherheitskabel. Stehen Sie niemals direkt unter dem Gerät, wenn Sie das Gerät montieren, entfernen oder warten. - Seite 17 VERBINDER Die Verkabelung muss an einem Ende einen XLR-Stecker und am anderen Ende eine XLR-Buchse haben. Konfiguration des DMX-Anschlusses GROUND Achtung: Lassen Sie keinen Kontakt zwischen der Erde und der Gehäuseerdung des Geräts zu. Das Erden der Masse kann eine Masseschleife verursachen und Ihr Gerät kann unregelmäßig funktionieren. Testen Sie die Kabel mit einem Ohmmeter, um den positiven Pol zu überprüfen und sicherzustellen, dass die Stifte nicht geerdet oder mit der Abschirmung oder untereinander kurzgeschlossen sind.
-
Seite 18: Speed Geschwindigkeitseinstellung
IR Controller Ein-/Aus-Taste SLAVE DMX-Taste, um die DMX- AUTO AUTO SPEED Adresse zu steuern, wenn Sie diese Taste drücken. SOUND SOUND Es ist Kanalmodus, wenn Sie doppelklicken. STROBE DOWN Master-Slave-Modus- SLAVE Taste. Automatic Modus AUTO AUTO Geschwindigkeitseinstellung SPEED Sound Modus SOUND SOUND Up und down Taste um Programme... - Seite 19 RDM---Remote Device Management RDM ist eine wilde Version des DMX512-A-Protokolls, das es ermöglicht, Dimmerstationen und andere Steuergeräte über ein DMX512-Netzwerk zu erkennen und dann Zwischen- und Leitungsendgeräte zu konfigurieren, zu überwachen und zu verwalten. Es ermöglicht eine bidirektionale Kommunikation zwischen dem Beleuchtungsgerät oder Systemcontroller und dem angeschlossenen RDM-kompatiblen Gerät über das Standard-DMX.
- Seite 20 IMPORTER B&K LUMITEC ZI – 2 Rue Alfred Kastler – 67850 Herrlisheim – France www.bklumitec.com...
