Schritte

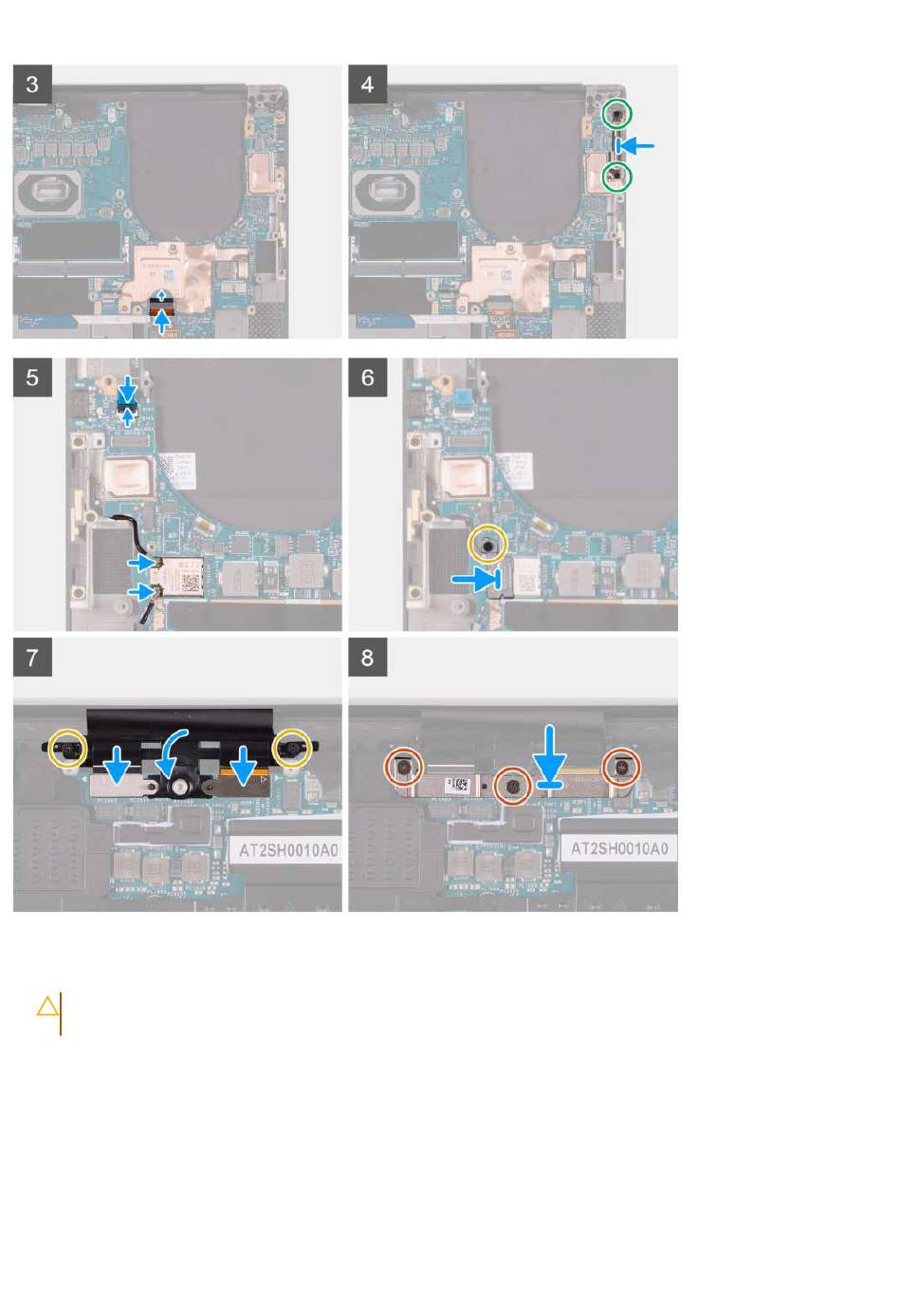

1. Halten Sie die Hauptplatine fest am oberen und unteren Teil der Hauptplatine.
VORSICHT:
Halten Sie die Hauptplatine NICHT an den Seiten auf der linken und rechten Seite, da dies die
Hauptplatine beschädigen kann.
2. Richten Sie die Systemplatine auf der Handstützen- und Tastaturbaugruppe aus.
3. Richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.
4. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder
an.
5. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu
befestigen.
6. Richten Sie die Schraubenbohrungen an der Typ-C-Halterung mit den Schraubenbohrungen auf der Handballenstützen- und
Tastaturbaugruppe aus.
46
Entfernen und Einbauen von Komponenten
