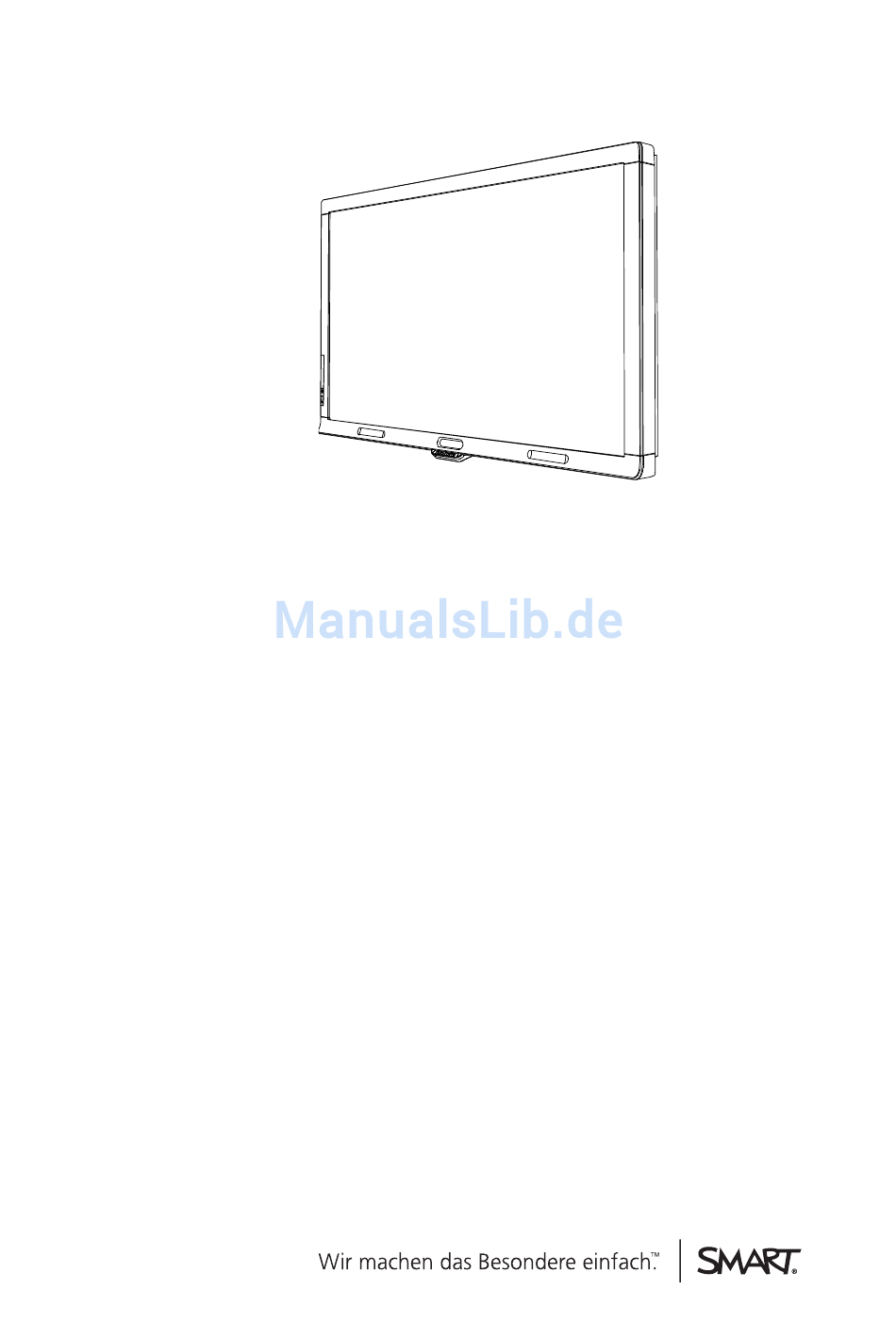

- Seite 1 SMART Board® 8070i-SMP und 8070i Interactive Flat Panels Benutzerhandbuch...
-
Seite 2: Produktregistrierung
SMART Board, SMART Ink, SMART Notebook, SMART Meeting Pro, DViT, SMART GoWire, smarttech, das SMART Logo und alle SMART Slogans sind Marken oder eingetragene Marken von SMART Technologies ULC in den USA und/oder anderen Ländern. Mac und Mac OS X ind Marken von Apple Computer, Inc., eingetragen in den USA und/oder anderen Ländern. Windows ist entweder eine eingetragene Marke oder eine Marke der Microsoft Corporation in den USA und/oder in anderen Ländern. - Seite 3 äquivalente Teile mit denselben Eigenschaften wie die der Originalteile verwendet. Stellen Sie sicher, dass die Kabel, die am Boden zu Ihrem SMART Produkt verlegt sind, ordnungsgemäß gebündelt sind, um einen Sturz zu vermeiden. Führen Sie keine Gegenstände in die Lüftungsöffnungen des Gehäuses in, da diese gefährliche Spannungspunkte berühren und einen elektrischen Schlag, Feuer oder...
- Seite 4 Symbole auf dem Desktop durcheinanderbringen oder versehentlich Anwendungen starten. Das SMART Produkt darf nicht an Standorten montiert und verwendet werden, an denen sehr viel Staub, Feuchtigkeit oder Rauch zu erwarten ist. Stellen Sie sicher, dass sich in der Nähe Ihres SMART Produkts eine Steckdose befindet und während der Verwendung gut zugänglich ist.
- Seite 5 W I C H T I G E I N F O R M A T I O N E N F Ü R I H R I N T E R A C T I V E F L A T P A N E L Das SMART Produkt darf nur mit europäischen TN- und TT-Netzverteilern verwendet werden.
-
Seite 7: Inhaltsverzeichnis
Kapitel 5: Verwenden Ihres Interactive Flat Panels Ein- und Ausschalten Ihres Interactive Flat Panels Verwenden der Infrarot-Fernbedienung Erste Schritte mit Ihrem SMART Board Interactive Flat Panel Wiedergeben von Audiodateien auf Ihrem Interactive Flat Panel Verwenden des USB-Anschlusses Kapitel 6: Verwenden von Gastlaptops mit Ihrem Interactive Flat Panel Anschließen eines Gastlaptops... - Seite 8 Beheben von Problemen mit der Berührungssteuerung (Touch Control) und digitalen Tinte 66 Beheben von Audioproblemen Fehlerbehebung von Problemen mit der Fernbedienung Lösen von Problemen mithilfe des SMART Verbindungsassistenten Beheben von Problemen mithilfe des SMART Board Diagnoseprogramms Anhang A: Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Ändern von Einstellungen im OSD-Menü Hauptmenü-Einstellungen Anhang B: Einhalten der Umweltrichtlinien für die Hardware-Komponenten...
-
Seite 9: Kapitel 1: Informationen Zu Ihrem Interactive Flat Panel
Kamera und Kanal mit reflektierendem Band Stift- und Schwammhalter Farbauswahlmodul Vorderes Bedienfeld Infrarot-Fernbedienung Linke Seitenansicht Menü-Bedienfeld USB-Anschluss Seitliches Anschlussfeld Rückansicht Unteres Anschlussfeld Internes Anschlussfeld Audio-Anschlussfeld Andere Komponenten für das SMART Board 8070i-SMP Interactive Flat Panel SMART GoWire Autostart-Kabel CAT 5 USB-Extender... -
Seite 10: Wichtige Funktionen
Sie die Website smarttech.com/downloads und stellen Sie sicher, dass auf dem Computer die jeweils neueste Version der SMART Software und von SMART Product Drivers installiert ist. Dualer Benutzermodus Im dualen Benutzermodus können zwei Personen gleichzeitig mit einem Stift auf der interaktiven Oberfläche arbeiten. -
Seite 11: Komponenten Des Interactive Flat Panels
Sie einen Stift aus der Stiftablage nehmen und dann schreiben, auswählen oder löschen, ohne dabei den Stift wechseln zu müssen. Widerstandsfähige Oberfläche Das SMART Board 8070i Interactive Flat Panel verfügt über ein gehärtetes Glas-Display. Komponenten des Interactive Flat Panels Vorderansicht Auf der Vorderseite Ihres Interactive Flat Panels befinden sich der LCD-Bildschirm, die Kameras, der Kanal mit dem reflektierenden Band, die Stifthalter mit den Stiften, der Schwammhalter mit einem Schwamm und das Farbauswahlmodul. -
Seite 12: Kamera Und Kanal Mit Reflektierendem Band
K A P I T E L 1 Informationen zu Ihrem Interactive Flat Panel Kamera und Kanal mit reflektierendem Band Rund um den Interactive Flat Panel Bildschirm verläuft ein Kanal mit einem reflektierenden Band. In jeder Ecke befindet sich eine Kamera, die Finger- und Stiftpositionen auf dem Bildschirm verfolgt. -
Seite 13: Vorderes Bedienfeld
K A P I T E L 1 Informationen zu Ihrem Interactive Flat Panel Vorderes Bedienfeld Das vordere Bedienfeld beinhaltet den Lautstärkeregler, die Stummschalttaste, die Eingangswahltaste und die Ein-/Aus- Taste sowie die Statusleuchte und den Infrarotsensor für die Fernbedienung. W I C H T I G Bedecken oder blockieren Sie diesen Bereich nicht. -
Seite 14: Linke Seitenansicht
K A P I T E L 1 Informationen zu Ihrem Interactive Flat Panel Linke Seitenansicht An der linken Seite Ihres Interactive Flat Panels befinden sich das Menü-Bedienfeld und das seitliche Anschlussfeld. Menü-Bedienfeld Das Menü-Bedienfeld bietet Ihnen die Möglichkeit, zum Anpassen der Anzeige- und Audioeinstellungen auf das Bildschirmanzeige-Menü... -
Seite 15: Rückansicht
K A P I T E L 1 Informationen zu Ihrem Interactive Flat Panel Rückansicht Auf der Rückseite des Interactive Flat Panels befinden sich das untere und das interne Anschlussfeld sowie das Audio-Anschlussfeld. W I C H T I G Schließen Sie alle erforderlichen Kabel an, bevor Sie Ihr Interactive Flat Panel an der Wand montieren. -
Seite 16: Internes Anschlussfeld
Informationen zu Ihrem Interactive Flat Panel A C H T U N G Der Netzausgang ist für eine Komponente des SMART Board 8070ie-SMP Interactive Flat Panels vorgesehen. Verwenden Sie diesen Netzausgang nur entsprechend den Vorgaben in der Dokumentation zu diesem System. Wird der Netzausgang für andere Komponenten verwendet, könnte das Interactive Flat Panel beschädigt werden. -
Seite 17: Andere Komponenten Für Das Smart Board 8070I-Smp Interactive Flat Panel
Das SMART Board 8070i-SMP Interactive Flat Panel umfasst die folgenden Komponenten. SMART GoWire™ Autostart-Kabel Damit können Sie die SMART Product Drivers und die SMART Meeting Pro™ Software nutzen, ohne sie auf dem Computer installieren zu müssen. Weitere Informationen finden Sie unter Verwenden eines SMART GoWire Autostart-Kabels auf Seite 48. -
Seite 19: Kapitel 2: Montieren Ihres Interactive Flat Panels
Prüfen Sie vor der Installation Ihres Interactive Flat Panels die folgenden Umgebungsbedingungen.Nähere Informationen finden Sie im Dokument SMART Board 8070i und 8070i-SMP Interactive Flat Panel – technische Daten (smarttech.com/kb/155318) oder im Dokument SMART Board 8070ie-SMP Interactive Flat Panel mit Appliance – technische Daten (smarttech.com/kb/170078). -
Seite 20: Wandmontage Ihres Interactive Flat Panels
K A P I T E L 2 Montieren Ihres Interactive Flat Panels Umgebungsbedingungen Parameter Betriebstemperatur 5 °C – 35 °C (41 °F – 95 °F) Lagertemperatur -20 °C – 60 °C (-4 °F – 140 °F) Luftfeuchtigkeit 5 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend Be- und Entlüftung Halten Sie einen Belüftungsbereich von 10 cm (4") rings um Ihr Interactive Flat Panel frei, damit die Funktionsweise der... -
Seite 21: Wichtige Montagehinweise Für Geschulte Monteure
Bewahren Sie die komplette Produktverpackung auf, sodass diese für den Transport Ihres Interactive Flat Panels verfügbar ist.Falls Sie die Originalverpackung nicht zur Hand ist, können Sie eine neue Produktverpackung direkt bei Ihrem autorisierten SMART Certified Reseller (smarttech.com/where) beziehen. Wichtige Montagehinweise für geschulte Monteure Berücksichtigen Sie Folgendes bei der Wandmontage des Interactive Flat Panels:... -
Seite 22: Auswählen Eines Standortes
K A P I T E L 2 Montieren Ihres Interactive Flat Panels Auswählen eines Standortes Bedenken Sie bei der Auswahl eines Standortes für das Interactive Flat Panel Folgendes: Die Wand muss ausreichend haltbar sein, um das Interactive Flat Panel und die Montageelemente zu halten. -
Seite 23: Kapitel 3: Anschließen Von Computern Und Peripheriegeräten
Kapitel 3 Anschließen von Computern und Peripheriegeräten Installieren der Lautsprecher Anschließen eines Raumsteuerungssystems Anschließen von Computern an Ihr Interactive Flat Panel Berührungssteuerung und Videoeingangsanschlüsse des Interactive Flat Panels Anschluss an die Stromversorgung und Ihren Raumcomputer Anschlussdiagramm für den Raumcomputer Herstellen einer Gastlaptop-Verbindung Anschlussdiagramm für einen Gastlaptop Deaktivieren des USB-Anschlusses am seitlichen Anschlussfeld Anschließen von Peripheriegeräten an Ihr Interactive Flat Panel... -
Seite 24: Installieren Der Lautsprecher
K A P I T E L 3 Anschließen von Computern und Peripheriegeräten Installieren der Lautsprecher Ihr Interactive Flat Panel wird mit zwei 15-W-Lautsprechern geliefert. So installieren Sie die Lautsprecher: 1. Montieren Sie die Lautsprecher mit den mitgelieferten Schrauben an den Lautsprecher- Montageöffnungen seitlich am Interactive Flat Panel. -
Seite 25: Anschließen Eines Raumsteuerungssystems
Raumsteuerungssystem mit einem RS-232-Kabel. W I C H T I G Verwenden Sie kein Nullmodem-Kabel. Verwenden Sie nur ein Standard-RS-232-Kabel. Weitere Informationen zur Einrichtung und Programmierung einer RS-232-Verbindung finden Sie unter Dezentrale Verwaltung Ihres SMART Board 8070i Interactive Flat Panels (smarttech.com/kb/160469). -
Seite 26: Anschließen Von Computern An Ihr Interactive Flat Panel
H I N W E I S In diesem Dokument werden die Standard- USB- und Video-Anschlüsse beschrieben.Nähere Informationen zur Anpassung der USB- und Videozuweisung finden Sie unter Konfigurieren des Video- und Touch Control-Eingangs für Ihr SMART Board 8070i Interactive Flat Panel (smarttech.com/kb/170065). Berührungssteuerung und Videoeingangsanschlüsse des Interactive Flat Panels Die folgende Tabelle zeigt, welcher USB-Anschluss für die Berührungssteuerung (Touch Control) -
Seite 27: Anschluss An Die Stromversorgung Und Ihren Raumcomputer
H I N W E I S Ein Leitungsmanagement-Bundle (Teilenummer WMB-SBID) für den Anschluss des Gastlaptops ist bei Ihrem autorisierten SMART Fachhändler erhältlich. Dieses 5 m (16') lange Bundle umfasst ein USB-Kabel sowie ein RGB/HV-an-VGA-Videokabel. Anschluss an die Stromversorgung und Ihren Raumcomputer Ihr Raumcomputer ist der Standardcomputer Ihres Interactive Flat Panels. -
Seite 28: Herstellen Einer Gastlaptop-Verbindung
Sie unter Anschließen von Computern an Ihr Interactive Flat Panel auf Seite 18. W A R N U N G Stellen Sie sicher, dass die Kabel, die am Boden zu Ihrem SMART Produkt verlegt sind, ordnungsgemäß gebündelt sind, um einen Sturz zu vermeiden. -
Seite 29: Anschlussdiagramm Für Einen Gastlaptop
K A P I T E L 3 Anschließen von Computern und Peripheriegeräten H I N W E I S Sie benötigen für den Anschluss dieser Kabel keinen Laptop. Anschlussdiagramm für einen Gastlaptop So richten Sie einen Anschlussort für einen Gastlaptop ein: 1. -
Seite 30: Deaktivieren Des Usb-Anschlusses Am Seitlichen Anschlussfeld
K A P I T E L 3 Anschließen von Computern und Peripheriegeräten Informationen zum Anschließen und Verwenden eines Gastlaptops an diesem installierten Anschlussort finden Sie unter Anschließen eines Gastlaptops auf Seite 47. Deaktivieren des USB-Anschlusses am seitlichen Anschlussfeld Sie können ein USB-Laufwerk oder andere USB-Geräte an den USB-Anschluss am seitlichen Anschlussfeld Ihres Interactive Flat Panels anschließen und dann vom Raumcomputer aus auf dieses Gerät zugreifen. -
Seite 31: Anschließen Von Peripheriegeräten An Ihr Interactive Flat Panel
Schließen Sie Peripheriegeräte an das untere Anschlussfeld an. A C H T U N G Der Netzausgang ist für eine Komponente des SMART Board 8070ie-SMP Interactive Flat Panels mit Appliance vorgesehen. Verwenden Sie diesen Netzausgang entsprechend den Anweisungen in der Dokumentation zu diesem Produkt. -
Seite 33: Kapitel 4: Installieren Der Smart Software
Ihrem Computer SMART Product Drivers ab Version 11 installiert ist. Weitere Informationen finden Sie auf Aktualisieren von SMART Product Drivers auf Seite 53. Zur Nutzung Ihres Interactive Flat Panels müssen Sie die SMART Software auf dem Computer installieren, der mit Ihrem Interactive Flat Panel verbunden ist. Sie können entweder die SMART Meeting Pro Software oder die SMART Notebook Software installieren. -
Seite 34: Installieren Der Smart Meeting Pro Software
8070i Interactive Flat Panels) oder von der Internetseite smarttech.com/downloads aus. W I C H T I G Stellen Sie vor der Installation der SMART Software eine Internetverbindung her, um von der Website smarttech.com/registration einen Software-Produktschlüssel zu beziehen und Software-Updates herunterzuladen. - Seite 35 (Mac-Betriebssystem-Software) auf das Symbol SMART Board und wählen Sie dann Nach Updates suchen und Aktivierung aus. Das Fenster SMART Produkt Update wird angezeigt. 4. Befolgen Sie die Anweisungen am Bildschirm, um Ihre SMART Notebook Software auf die aktuellste Version zu aktualisieren.
-
Seite 37: Kapitel 5: Verwenden Ihres Interactive Flat Panels
Ein- und Ausschalten Ihres Interactive Flat Panels Verwenden der Infrarot-Fernbedienung Einsetzen von Batterien in die Fernbedienung Sensor für die Infrarot-Fernbedienung Tasten der Infrarot-Fernbedienung Erste Schritte mit Ihrem SMART Board Interactive Flat Panel Info zu SMART Ink SMART Ink Notizen SMART Ink Document Viewer SMART Ink Werkzeugleiste Über Ihre SMART Software... -
Seite 38: Ein- Und Ausschalten Ihres Interactive Flat Panels
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Ein- und Ausschalten Ihres Interactive Flat Panels So schalten Sie Ihr Interactive Flat Panel ein: 1. Schalten Sie Ihren Computer ein. 2. Drücken Sie die Netztaste am vorderen Bedienfeld. Sie können auch die NETZTASTE (EIN/AUS) an der Fernbedienung drücken. -
Seite 39: Verwenden Der Infrarot-Fernbedienung
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Verwenden der Infrarot-Fernbedienung Mit der Infrarot-Fernbedienung können Sie Ihr Interactive Flat Panel ein- und ausschalten, die Eingangsquelle ändern, die Lautstärke ändern uvm.. Mit der Fernbedienung können Sie zudem das Bildschirmmenü... -
Seite 40: Sensor Für Die Infrarot-Fernbedienung
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels So setzen Sie Batterien in die Fernbedienung ein: 1. Drücken Sie auf die Lasche an der Unterseite der Fernbedienung und schieben Sie sie, um die Abdeckung zu öffnen. 2. -
Seite 41: Tasten Der Infrarot-Fernbedienung
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Tasten der Infrarot-Fernbedienung POWER ON STANDBY Mit der Fernbedienung können Sie Bildschirmmenüs aufrufen und Anzeige- und Eingangseinstellungen ändern. DISPLAY PORT RGB/HV HDMI DVD/HD VIDEO S-VIDEO Verwenden Sie die NETZ-Taste der Fernbedienung, um Ihr PICTURE MODE ASPECT... - Seite 42 K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Zahl Funktion Beschreibung NACH OBEN/NACH Bewegt den markierten Bereich nach oben oder unten, um UNTEN Elemente im Bildschirmmenü auszuwählen Erhöht oder Verringert das Anpassungsniveau im Bildschirmmenü FESTLEGEN Zum Treffen einer Auswahl LAUTER/LEISER Erhöht oder verringert die Audioausgabe-Lautstärke...
-
Seite 43: Erste Schritte Mit Ihrem Smart Board Interactive Flat Panel
Verwenden Ihres Interactive Flat Panels Erste Schritte mit Ihrem SMART Board Interactive Flat Panel Mit Ihrem SMART Board Interactive Flat Panel können Sie mit digitaler Tinte schreiben und zeichnen sowie diese Tinte löschen und Objekte bearbeiten. Info zu SMART Ink Mit SMART Ink können Sie mit digitaler Tinte über geöffnete Anwendungen, Dateien, Ordner,... -
Seite 44: Über Ihre Smart Software
Drivers auf Seite 53. SMART Notebook Software Sie können mit dem Stift Ihres interaktiven SMART Produkts oder mit Ihrem Finger in der SMART Notebook Software schreiben. Die Tinte wird Teil Ihrer .notebook Datei. Weitere Informationen finden Sie auf der Supportseite zur SMART Notebook Software für Windows (smarttech.com/SupportNotebook11Windows) oder auf der Supportseite zur SMART Notebook... -
Seite 45: Eingeben Von Text Am Interactive Flat Panel
Sie können Ihre Stifteinstellungen, einschließlich der Linienstärke und der Fülleffekte, ändern. So ändern Sie die Stifteinstellungen: 1. Drücken Sie im Benachrichtigungsbereich (Windows-Betriebssysteme) oder im Dock (Mac OS X-Betriebssystemsoftware) auf das Symbol SMART Board ODER Drücken Sie auf das Symbol SMART Meeting Pro im Benachrichtigungsbereich. -
Seite 46: Verwenden Des Modus Gesperrte Tinte
9. Drücken Sie zum Speichern Ihrer Einstellungen auf Werkzeugeinstellungen speichern. 10. Wiederholen Sie optional die Schritte 4 bis 9, um andere Stifte anzupassen. 11. Drücken Sie zum Schließen der SMART Einstellungen auf OK. Verwenden des Modus Gesperrte Tinte Im Modus Gesperrte Tinte können Sie unter Verwendung großer Objekte, darunter auch Objekte in Schwammgröße, mit digitaler Tinte schreiben oder zeichnen. -
Seite 47: Ändern Der Schwamm-Einstellungen
4. Drücken Sie auf Schwamm-Einstellungen 5. Wählen Sie eine Schwammgröße. 6. Drücken Sie zum Speichern Ihrer Einstellungen auf OK. 7. Drücken Sie zum Schließen der SMART Einstellungen auf OK. Bearbeiten von Objekten Zu den Objekten zählen Symbole, Schaltflächen, Links und andere Programmkomponenten, die auf Ihrem Bildschirm angezeigt werden. - Seite 48 K A P I T E L 5 Verwenden Ihres Interactive Flat Panels H I N W E I S E Diese Geste entspricht einem normalen Mausklick. Durch diese Geste können Sie ein Programm starten, wenn Ihr Betriebssystem so eingestellt ist, dass Anwendungen per Mausklick gestartet werden. So doppelklicken Sie auf ein Objekt: Tippen Sie kurz zwei Mal an derselben Stelle auf das Objekt.
- Seite 49 K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Drücken Sie mit zwei Fingern derselben Hand auf das Objekt und halten Sie es mit Ihrem linken Finger gedrückt. Drücken Sie dann mit Ihrem rechten Finger ein Mal auf den Bildschirm.
- Seite 50 K A P I T E L 5 Verwenden Ihres Interactive Flat Panels 2. Ziehen Sie Ihre Finger voneinander weg, um das Objekt zu vergrößern. ODER Ziehen Sie Ihre Finger aufeinander zu, um das Objekt zu verkleinern. So drehen Sie ein Objekt: 1.
-
Seite 51: Durchsuchen
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Durchsuchen Neben der Bearbeitung von Objekten können Sie den Inhalt auf Ihrem Bildschirm durchsuchen. So stellen Sie die nächste Seite dar: Drücken Sie auf den Bildschirm und schnell danach nach ein Mal auf eine Stelle direkt rechts von diesem Punkt. - Seite 52 K A P I T E L 5 Verwenden Ihres Interactive Flat Panels ODER Streichen Sie mit Ihrem Finger schnell von rechts nach links über den Bildschirm. So vergrößern oder verkleinern Sie: 1. Drücken Sie mit einem Finger von jeder Hand auf die entgegengesetzten Enden des Objekts auf dem Bildschirm.
-
Seite 53: Wiedergeben Von Audiodateien Auf Ihrem Interactive Flat Panel
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels So verschieben Sie horizontal oder vertikal: 1. Drücken Sie mit zwei Fingern derselben Hand auf den Bildschirm und halten Sie sie an der Stelle gedrückt. 2. Drücken Sie weiterhin mit Ihren Fingern auf dem Bildschirm und bewegen Sie sie aufwärts, abwärts, nach links oder nach rechts. -
Seite 54: Verwenden Des Usb-Anschlusses
K A P I T E L 5 Verwenden Ihres Interactive Flat Panels Verwenden des USB-Anschlusses Sie können ein USB-Speichermedium oder andere Geräte an den USB-Anschluss am seitlichen Anschlussfeld Ihres Interactive Flat Panels anschließen und dann vom Raumcomputer, der an VGA und USB 1 angeschlossen ist, auf dieses Gerät zugreifen. -
Seite 55: Kapitel 6: Verwenden Von Gastlaptops Mit Ihrem Interactive Flat Panel
Seite 18. W I C H T I G Auf dem Laptop muss SMART Product Drivers installiert sein. Ist dies nicht der Fall, müssen Sie das Laptop mit einem SMART GoWire Kabel an das Interactive Flat Panel anschließen. Wenn Sie das Modell SBID8070i-SMP oder SBID8070ie-SMP erworben haben, können Sie das mitgelieferte SMART GoWire Kabel zum Anschließen Ihres Laptops an das... -
Seite 56: Verwenden Eines Smart Gowire Autostart-Kabels
Software. Üblicherweise installieren Sie diese Software auf Ihrem Raumcomputer, um sie stets zur Verfügung zu haben. Wenn Sie jedoch einen Laptop anschließen wollen, auf dem die SMART Software nicht installiert ist, können Sie ein SMART GoWire Autostart-Kabel vom Laptop mit dem USB-Kabel für Ihr Interactive Flat Panel verbinden. -
Seite 57: Anschließen Eines Gastlaptops
Die SMART Meeting Pro Software wird gestartet. Sie verfügen über die Berührungssteuerung Ihres Laptops auf dem Interactive Flat Panel und können die SMART Meeting Pro Software nutzen, so lange Ihr Laptop mit dem Interactive Flat Panel verbunden ist. So ziehen Sie ein SMART GoWire Autostart-Kabel ab: 1. - Seite 58 W I C H T I G Auf dem Gastlaptop muss SMART Product Drivers installiert sein. Ist dies nicht der Fall, müssen Sie den Laptop mit einem SMART GoWire Kabel an das Interactive Flat Panel anschließen.Wenn Sie das Modell SBID8070i-SMP oder SBID8070ie-SMP erworben haben, können Sie das mitgelieferte SMART GoWire Kabel zum Anschließen Ihres Gastlaptops an...
-
Seite 59: Kapitel 7: Warten Ihres Interactive Flat Panels
Aktualisieren Ihrer SMART Software und Firmware Zur Verwendung der Berührungssteuerung und der digitalen Tinte auf Ihrem Interactive Flat Panel müssen die SMART Software auf Ihrem Computer und die aktuelle Firmware auf Ihrem Interactive Flat Panel installiert sein. Aktualisieren der SMART Software Nachdem die SMART Software auf Ihrem Computer installiert wurde, können Sie mit SMART... -
Seite 60: Aktualisieren Ihrer Interactive Flat Panel Firmware
Die Interactive Flat Panel Firmware sollte nur von einem Systemadministrator aktualisiert werden. Ihr Interactive Flat Panel nutzt Firmware auf seinem Prozessor. Nach einem Update der SMART Software wird möglicherweise eine neue ausführbare Firmware-Datei auf Ihrem Computer gespeichert. Wenn Sie einen Computer mit dieser Datei mit Ihrem Interactive Flat Panel verbinden, erkennt Ihr Interactive Flat Panel diese ausführbare Datei und fordert Sie dann für die... -
Seite 61: Aktualisieren Von Smart Product Drivers
2. Wenn Ihre Version der SMART Product Drivers auf dem neuesten Stand ist, klicken Sie auf OK. Wenn Ihre Version der SMART Product Drivers aktualisiert werden muss, klicken Sie auf Aktualisieren. 3. Befolgen Sie die Anweisungen am Bildschirm, um die SMART Product Drivers auf die neueste Version zu aktualisieren. -
Seite 62: Kalibrieren Ihres Interactive Flat Panels
2. Wählen Sie SMART Einstellungen aus. SMART Einstellungen wird angezeigt. 3. Drücken Sie auf SMART Hardware-Einstellungen. 4. Falls mehr als ein SMART Produkt angeschlossen ist, wählen Sie das entsprechende Interactive Flat Panel aus. 5. Wählen Sie aus der Dropdown-Liste die Option Erweiterte Einstellungen aus. -
Seite 63: Kalibrieren Ihres Interactive Flat Panels
Stiftspitze aus, wenn sie verschlissen ist.Im Lieferumfang Ihrer Stifte sind acht Ersatzstiftspitzen enthalten und Sie können weitere Ersatzspitzen bei Ihrem autorisierten SMART Certified Reseller erwerben (smarttech.com/where). So wechseln Sie eine Stiftspitze aus: 1. Ergreifen Sie die verschlissene Spitze Ihres Stiftes mit einer Pinzette und drehen Sie diese dann so lange, bis sie lose ist. -
Seite 64: Reinigen Des Bildschirms
K A P I T E L 7 Warten Ihres Interactive Flat Panels Reinigen des Bildschirms Befolgen Sie diese Anweisungen, um den Bildschirm des Interactive Flat Panels zu reinigen, ohne dabei seine antireflektierende Beschichtung oder andere Produktkomponenten zu beschädigen. A C H T U N G Schreiben Sie nicht mit Permanentmarker oder trocken abwischbaren Marker auf den Bildschirm. -
Seite 65: Aufrechterhalten Der Belüftung
K A P I T E L 7 Warten Ihres Interactive Flat Panels So reinigen Sie die Kamerafenster und das reflektierende Band: 1. Wischen Sie das reflektierende Band entlang der Seiten des Bildschirms Ihres Interactive Flat Panels ab. 2. Wischen Sie vorsichtig die Kamerafenster in den unteren Ecken sowie das reflektierende Band entlang der Unterkante des Bildschirms Ihres Interactive Flat Panels ab. -
Seite 66: Kontrollieren Der Installation Des Interactive Flat Panels
2. Stellen Sie die Raumtemperatur auf einen Wert innerhalb des normalen Betriebsbereichs ein. 3. Schalten Sie das Interactive Flat Panel für zwei bis drei Stunden ein. Falls das Kondenswasser auf dem Bildschirm nicht verdunstet, wenden Sie sich an den SMART Support (smarttech.com/contactsupport). Kontrollieren der Installation des Interactive Flat Panels Kontrollieren Sie häufig die Installation Ihres Interactive Flat Panels, um sicherzustellen, dass es... -
Seite 67: Transportieren Ihres Interactive Flat Panels
Schutz vor Erschütterungen und Vibrationen entwickelt. Falls Sie die Originalverpackung nicht zur Hand ist, können Sie dasselbe Verpackungsmaterial direkt von Ihrem autorisierten SMART Certified Reseller beziehen (smarttech.com/where). A C H T U N G Transportieren Sie Ihr Interactive Flat Panel ausschließlich in der Original- oder der Ersatzverpackung. -
Seite 69: Kapitel 8: Fehlerbehebung Für Ihr Interactive Flat Panel
Beheben von Audioproblemen Fehlerbehebung von Problemen mit der Fernbedienung Lösen von Problemen mithilfe des SMART Verbindungsassistenten Beheben von Problemen mithilfe des SMART Board Diagnoseprogramms Überprüfen des Sichtfelds der Kameras In diesem Kapitel finden Sie die notwendigen Informationen, um einfache Probleme zu beheben, die in Bezug auf Ihr Interactive Flat Panel auftreten können.Wenn die Probleme weiterhin... -
Seite 70: Bedienfeld
K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Ein- Statuskontrollleuchte Ursachen Lösungen /Aus- Leuchte Das Interactive Flat Panel ist Schließen Sie das nicht an eine Stromquelle Netzkabel Ihres angeschlossen. Interactive Flat Panels an eine Netzsteckdose an (siehe Seite 19). -
Seite 71: Verbessern Der Bildqualität
Das Interactive Flat Panel hat Installieren Sie die dauerhaft einen Computer erkannt, aber SMART Software auf grün SMART Product Drivers ist nicht Ihrem Computer (siehe auf dem Computer installiert oder Seite 25) oder wird nicht ausgeführt.(Weitere installieren Sie ein Informationen finden Sie auf Seite SMART GoWire Kabel... - Seite 72 K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Symptom Ursachen Lösung H I N W E I S Falls verfügbar, wählen Sie die HDTV- Einstellung (idealerweise 1080p) im erweiterten Treibermenü Ihrer Grafikkarte aus. Dadurch sollte ein pixelgenaues Bild auf Ihrem Interactive Flat Panel angezeigt werden.
- Seite 73 K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Symptom Ursachen Lösung Das Bild ist instabil Der Videoanschluss ist Befestigen Sie das Videokabel wieder an oder unscharf. lose. Ihrem Computer und Ihrem Interactive Flat Panel. 1.
-
Seite 74: Beheben Von Problemen Mit Der Berührungssteuerung (Touch Control) Und Digitalen Tinte
Verwenden Sie die folgende Fehlerbehebungstabelle, wenn Sie Ihren Computer-Desktop auf Ihrem Interactive Flat Panel sehen können, aber Sie den Desktop nicht per Berührung (Touch Control) steuern können. Weitere Informationen finden Sie im SMART Ink Benutzerhandbuch für die Mac OS X- Betriebssystemsoftware (smarttech.com/kb/170192) oder im SMART Ink Benutzerhandbuch für Windows-Betriebssysteme (smarttech.com/kb/170191). - Seite 75 K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Symptom Ursachen Lösung Laden Sie die SMART Software von der Das SMART Meeting Pro SMART Product Website smarttech.com/downloads Symbol oder das Drivers ist nicht herunter und installieren Sie sie.
- Seite 76 K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Symptom Ursachen Lösung Ihr Interactive Flat Kalibrieren Sie Ihr Interactive Flat Panel ist nicht richtig Panel.Drücken Sie auf die Taste zum Kalibrieren am Farbauswahlmodul kalibriert. und befolgen Sie dann die Anweisungen am Bildschirm.
- Seite 77 K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Symptom Ursachen Lösung Drücken Sie auf eine Farbauswahltaste, Sie versuchen, mit etwas Sie befinden sich im die nicht blinkt, um den Modus anderem als den Schwamm Modus Gesperrte Tinte Gesperrte Tinte zu verlassen.
-
Seite 78: Beheben Von Audioproblemen
K A P I T E L 8 Fehlerbehebung für Ihr Interactive Flat Panel Beheben von Audioproblemen W I C H T I G Stellen Sie vor der Verwendung dieses Tisches sicher, dass Sie den Desktop Ihres Computers sehen können und über die Funktionen Berührungssteuerung und digitale Tinte verfügen. Beheben Sie andernfalls diese Probleme, bevor Sie die folgenden, in der nachstehenden Tabelle beschriebenen Schritte ausführen. -
Seite 79: Fehlerbehebung Von Problemen Mit Der Fernbedienung
(Weitere Informationen finden Sie auf gewechselt werden. Seite 31.) Die Fernbedienung ist Wenden Sie sich bezüglich einer beschädigt. Ersatz-Fernbedienung an Ihren autorisierten SMART Certified Reseller (smarttech.com/where). Es ist etwas an den Ziehen Sie den Stecker aus den Anschlüssen der Anschlüssen der schnurgebundenen schnurgebundenen Fernbedienung.(Weitere Informationen... -
Seite 80: Lösen Von Problemen Mithilfe Des Smart Verbindungsassistenten
Klicken Sie im Benachrichtigungsbereich auf das Symbol SMART Meeting Pro wählen Sie dann SMART Einstellungen > Verbindungsassistent aus. 3. Wählen Sie SMART Board 8000 Interactive Fat Panel aus und drücken Sie dann auf Weiter. 4. Wählen Sie die Option aus, die Ihrem Problem am ehesten entspricht. Befolgen Sie dann die Anweisungen auf dem Bildschirm, um das Problem mit Ihrem Interactive Flat Panel zu beheben. -
Seite 81: Beheben Von Problemen Mithilfe Des Smart Board Diagnoseprogramms
Board Diagnoseprogramms Wenn die Oberfläche des Interactive Flat Panels nicht auf Berührungen reagiert, oder wenn die digitale Tinte nicht oder nur teilweise angezeigt wird, können Sie das Problem über das SMART Board Diagnoseprogramm identifizieren und beheben. W I C H T I G Ändern Sie Diagnoseeinstellungen nur, wenn Sie vom SMART Support dazu aufgefordert... -
Seite 83: Anhang A: Einstellen Der Videoeinstellungen Über Das Bildschirmanzeige-Menü
Anhang A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Ändern von Einstellungen im OSD-Menü Hauptmenü-Einstellungen Bildeinstellungen Einstelloptionen Audio-Einstellungen Planeinstellungen PIP (Picture in Picture; Bild in Bild)-Einstellungen OSD-Einstellungen Einstellungen für mehrere Anzeigen Einstellungen zum Display-Schutz Erweiterte Optionseinstellungen Sie können entweder über die Fernbedienung (siehe Tasten der Infrarot-Fernbedienung auf Seite 33) oder über das Menü-Bedienfeld an der linken Seite Ihres Interactive Flat Panels (siehe Linke Seitenansicht auf Seite 6) auf das Bildschirmanzeige (OSD)-Menü... -
Seite 84: Hauptmenü-Einstellungen
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü 4. Drücken Sie auf die Nach-oben- und Nach-unten-Pfeiltaste, um die zu ändernde Einstellung auszuwählen. 5. Drücken Sie auf EINSTELLEN. 6. Drücken Sie auf die linke Pfeiltaste, um den Wert zu verringern, bzw. auf die rechte Pfeiltaste, um den Wert zu erhöhen. -
Seite 85: Einstelloptionen
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Menüpunkt Funktion Wählt einen Anzeige-Gammawert für eine optimale Bildqualität. GAMMA-AUSWAHL Standardmäßig ist der sRGB-Bildmodus eingestellt, der nicht geändert werden kann. FILMEINSTELLUNG Legt RAUSCHUNTERDRÜCKUNG, FILMMODUS und ADAPTIVEN KONTRAST fest. BILDMODUS Legt den Bildmodus auf SEHR HELL, STANDARD, sRGB, KINO, UMGEBUNG1 oder UMGEBUNG2 fest. -
Seite 86: Planeinstellungen
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Menüpunkt Funktion HÖHEN Passt die hohen Frequenztöne an. BASS Passt die niedrigen Frequenztöne an. PIP AUDIO Wählt die Audioquelle im PIP (Picture in Picture, Bild im Bild)- Modus aus. -
Seite 87: Osd-Einstellungen
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Menüpunkt Funktion LAUFTEXT Ermöglicht das Einfügen von Text auf dem Hauptbildschirm, der angepasst werden kann. SUB-EINGANG Legt das Eingangssignal des Sub-Bildes fest. PIP ZURÜCKSETZEN Setzt die PIP-Einstellungen auf ihre Standardwerte zurück. OSD-Einstellungen Menüpunkt Funktion... -
Seite 88: Einstellungen Zum Display-Schutz
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Menüpunkt Funktion Ermöglicht, dass ein Bild mithilfe eines Signalverstärkers TILING erweitert und auf mehreren Monitoren (bis zu 100) angezeigt wird. H I N W E I S Verwenden Sie eine hohe Auflösung, wenn Sie ein Bild auf mehrere Monitore erweitern. - Seite 89 A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Menüpunkt Funktion Verringert den Energiebedarf. STANDBY-MODUS H I N W E I S Sie können die RS-232C- und LAN-Funktionen nicht im Eco- Standby-Modus verwenden. WÄRMESTATUS Zeigt Einstellungen für LÜFTER, HELLIGKEIT und TEMPERATUR an.
-
Seite 90: Erweiterte Optionseinstellungen
A N H A N G A Einstellen der Videoeinstellungen über das Bildschirmanzeige-Menü Erweiterte Optionseinstellungen Menüpunkt Funktion EINGANGSERKENNUNG Wählt die Eingangserkennungsmethode aus, die das Interactive Flat Panel nutzt, wenn mehr als zwei Eingabegeräte angeschlossen sind. Legt die Geschwindigkeit der Eingangsänderung fest. EINGANGSÄNDERUNG H I N W E I S Wenn die Option SCHNELL ausgewählt wird, kommt es u. -
Seite 91: Anhang B: Einhalten Der Umweltrichtlinien Für Die Hardware-Komponenten
Anhang B Einhalten der Umweltrichtlinien für die Hardware-Komponenten SMART Technologies unterstützt die globalen Bemühungen zur sicheren und umweltfreundlichen Herstellung, Vertrieb und Entsorgung von Elektrogeräten. Bestimmungen für Elektroschrott (WEEE- Richtlinie) Elektrische und elektronische Geräte und Batterien enthalten Substanzen, die schädlich für die Umwelt und den Menschen sind. -
Seite 92: Verpackung
Produktverpackungen einschränken. Die von SMART Technologies verwendeten Verpackungen für den Produktversand erfüllen die geltenden Verpackungsgesetze. Chinas Bestimmungen zu elektronischen Informationsprodukten China reglementiert Produkte, die als EIP (Electronic Information Products) klassifiziert sind.SMART TechnologiesProdukte fallen unter diese Klassifizierung und erfüllen die Vorgaben der EIP-Richtlinien in China. -
Seite 93: Index
Index Digitale Tinte Löschen 38 Doppelklicken 40 Aktualisieren Interactive Flat Panel Firmware 52 SMART Product Drivers 53 SMART Software 51 Anschluss Einstelloptionen 77 Gastlaptop 47 Einstellungen anpassen Siehe Peripheriegeräte 23 auch: Einstelloptionen Raumcomputer 19 Einstellungen für mehrere Anzeigen 79 Raumsteuerungssystem 17... - Seite 94 Richtlinien der Europäischen Union 83 RoHS-Richtlinie 83 Kalibrieren Info 55 Kalibrierung 54 Seitliches Anschlussfeld 6 Kondensation 57 SMART Board Interactive Flat Panels 35 SMART GoWire Autostart-Kabel 48 SMART Ink 35 SMART Ink Document Viewer 35 Laptop SMART Ink Werkzeugleiste 35 Anschluss für Gastlaptop 49...
- Seite 95 I N D E X verdrahtete Fernbedienungsanschlüsse 8 Verpackung 84 Verschieben 45 Videoanschlüsse 18 WEEE-Richtlinie 83 Zoomen 44...
- Seite 98 SMART Technologies smarttech.com/support smarttech.com/contactsupport...
