TecTake 406128 Montageanleitung Seite 35

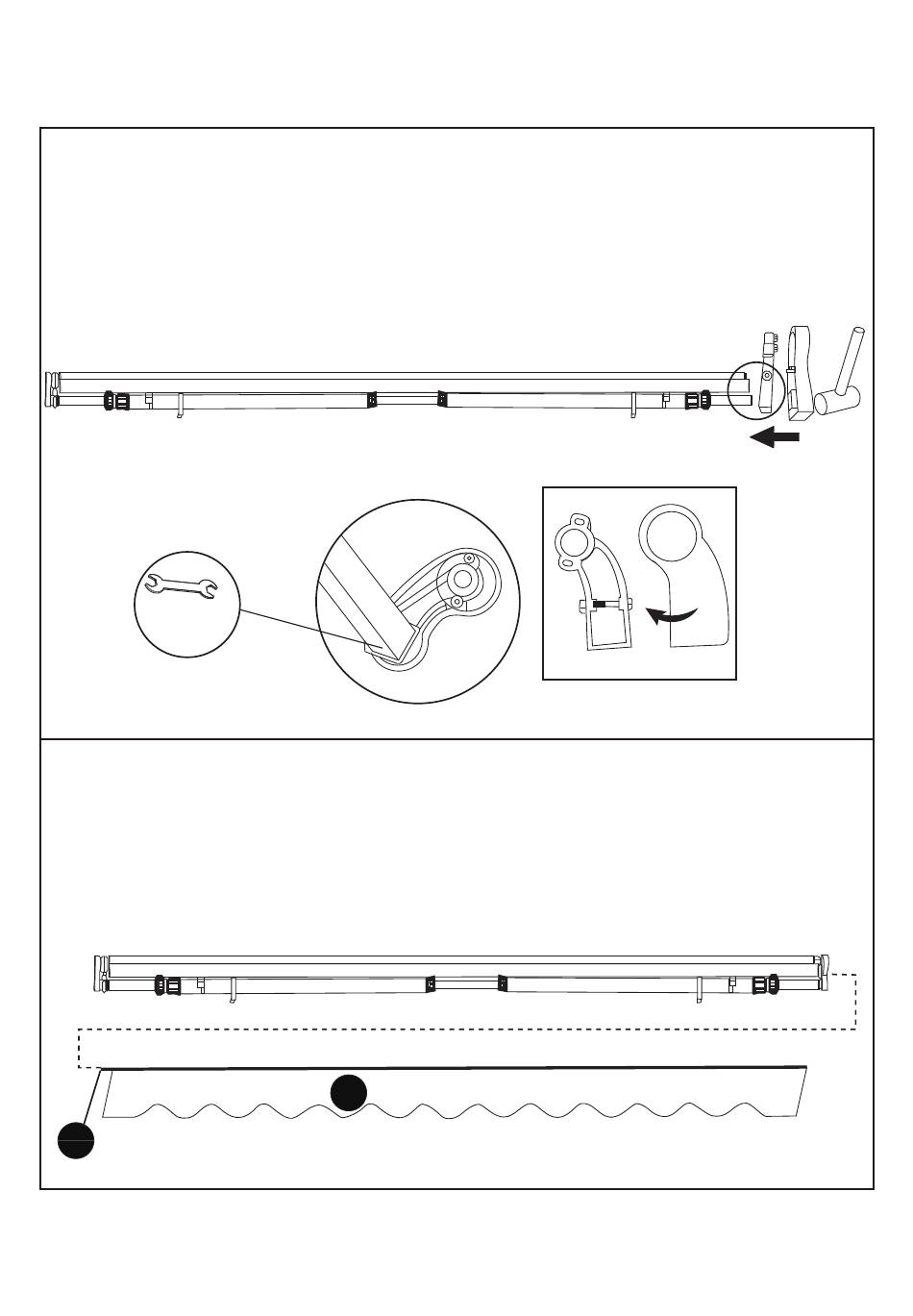

Schritt 11: Montage der rechten Rollenhalterung
Setzen Sie die Achse der Rolle in den Rollrohrstopfen ein und führen Sie
gleichzeitig den Tragrohrstab in die rechte Rollenhalterung ein, indem Sie
sie ihn einschlagen. Ziehen Sie dann die rechte Sechskantschraube mit
einem 5-mm-Sechskantschlüssel fest wie in der Abbildung unten gezeigt:
17-19mm
Schritt 12: Montage zur Komplettierung der Markise
Führen Sie den Volant durch die Nut der Frontstange, achten Sie auf die
richtige Richtung und stellen Sie sicher, dass die linke und rechte Seite
gleichmäßig ist. Schlagen Sie dann mit einem Hammer den Deckel der
Frontstange auf das Ende der Frontstange wie in der Abbildung unten gezeigt:
L2
M
12
