Anleitung: Fernbedienung Standheizung Range Rover
gedrückten „ON"-Taste.
Der verbleibende Anschluss nach außen betrifft die Versorgungsspannung
des Handsenders, die genau dann von MicroGuard zugeschaltet wird,
wenn die Heizung eingeschaltet werden soll (durch Anruf/SMS).
Der Handsender muss vor der Modifikation an den
Empfänger im Fahrzeug angelernt sein und einwandfrei
funktionieren. Zum späteren Anlernen muss die Brücke
aus Abb. 3 zuerst entfernt werden!
Nachdem die Brücke eingelötet ist, setzen Sie die Platine wieder in das
Gehäuse ein und schließen es wieder. Lassen Sie das Batteriefach offen.
Brücke

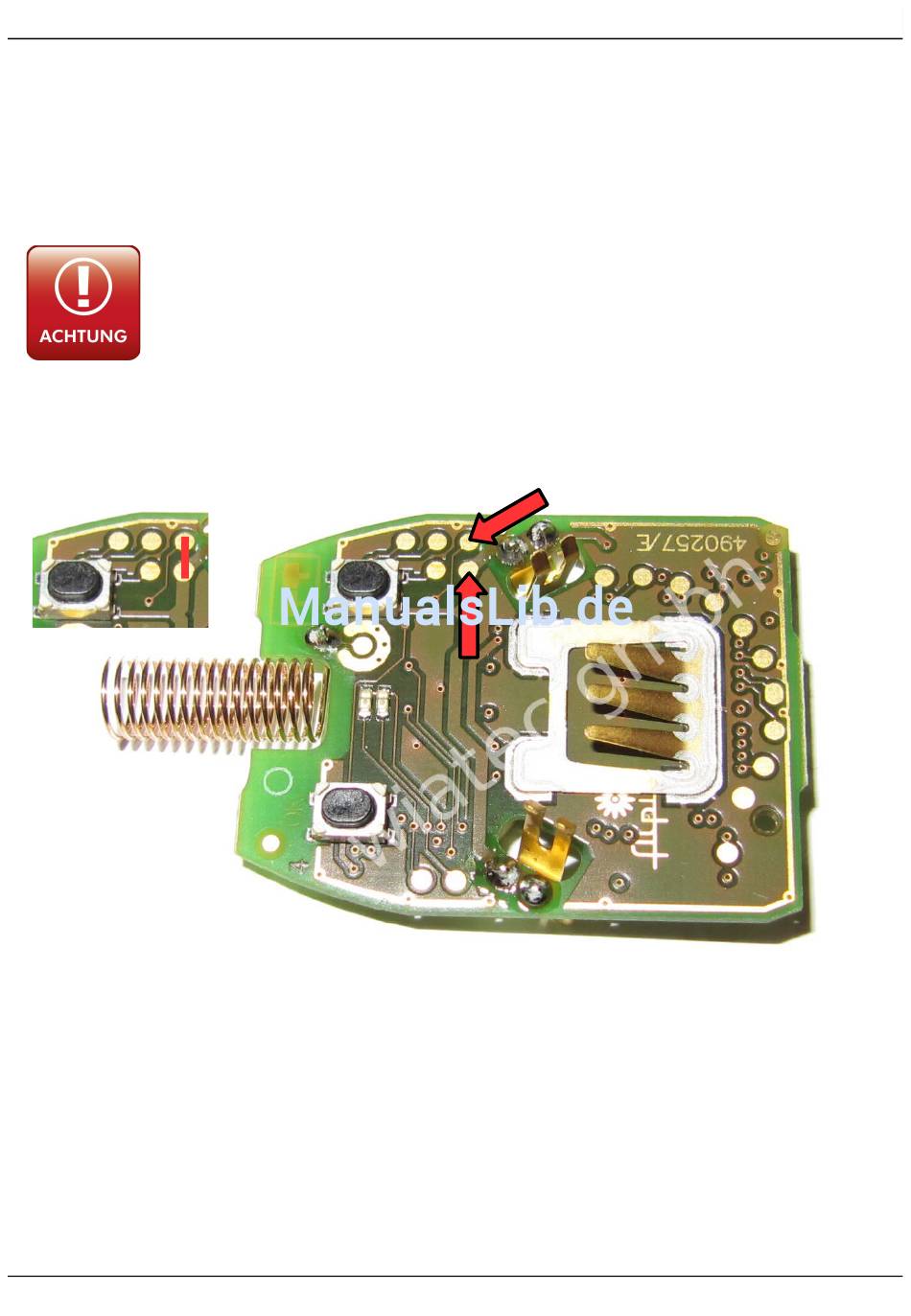

Abbildung 3: Platine des Handsenders, Lage der Kontakte zum
Abb. 4 zeigt den Anschluss der Spannungsversorgung an den Handsender.
Die Batterie wird im Dauerbetrieb im Fahrzeug nicht verwendet. Die
Spannungsversorgung erfolgt direkt aus dem MicroGuard-USB. Diese Art
des Anschlusses ist für eine korrekte Funktion unbedingt erforderlich.
Die übrigen Anschlüsse des Moduls können wie gewohnt verwendet
werden, siehe Abb. 5.
http://www.microguard.de
Überbrücken
V1.1
Seite 7
