Mini-USB: Anschluss von externem Zubehör, wie z.B. externen
Temperatursensoren, Funkmodulen oder Backup-Akkus
•
Ein-/Ausgänge: Anschluss der externen Signale für Alarm- und
Schaltvorgänge
•
USB-Port: Anschluss des Handys bzw. des Surfsticks (PORT1)
oder zusätzlicher USB-Komponenten (Speicherstick, GPS-Maus)
•
Signal-LED: zeigt den Aktivierungszustand und die Funktionen
des Moduls durch Blinksignale an.

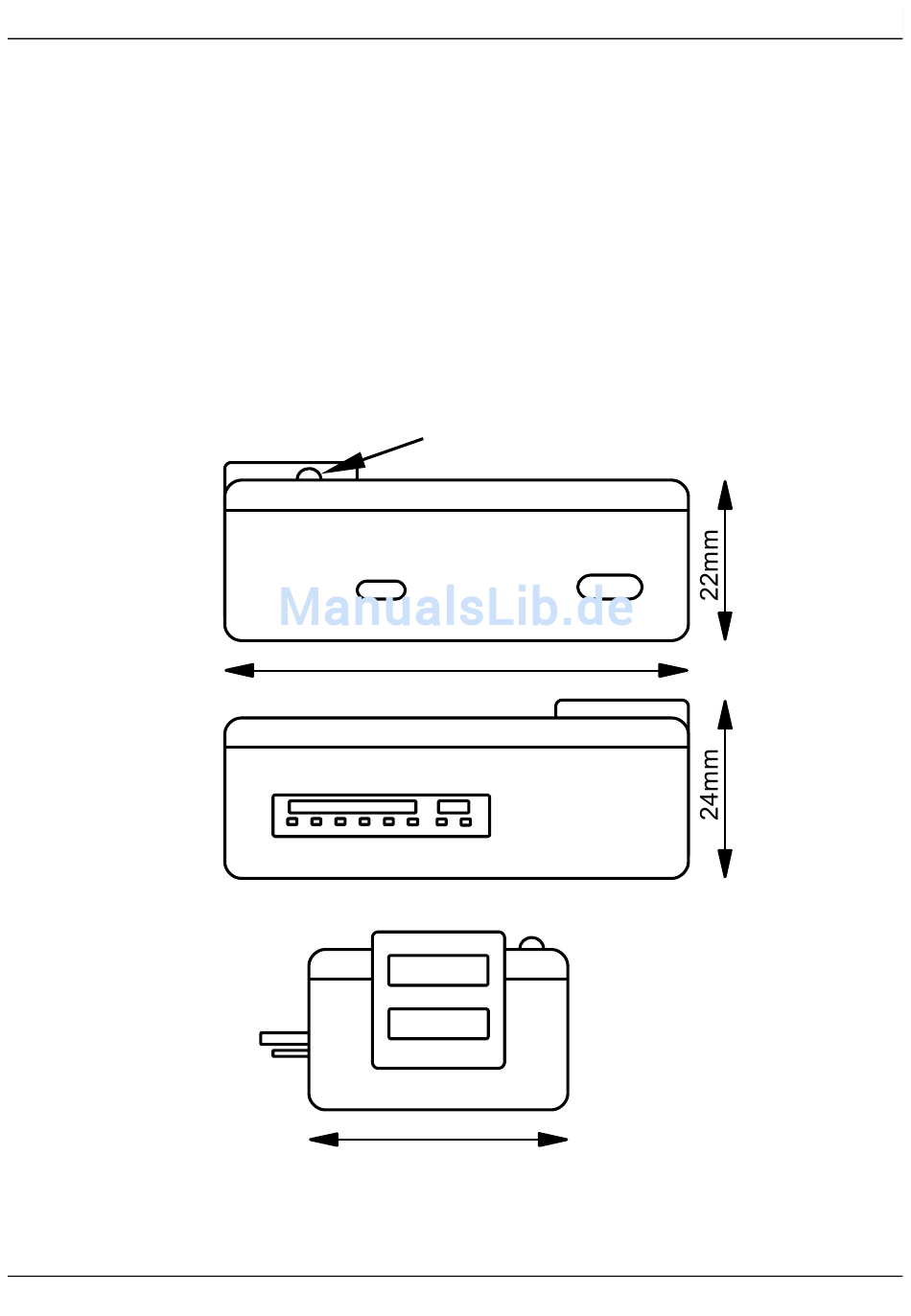

Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls
http://www.microguard.de
Signal-LED
Micro-USB
60mm
Ein-/Ausgänge
PORT2
PORT1
USB-Port
35mm
Mini-USB
Signal-LED
