Range Rover MicroGuard-USB Anleitung
Der kleine mobilfunkwächter
Inhaltszusammenfassung für Range Rover MicroGuard-USB
- Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
- Seite 3 Die optionalen Artikel können über die gleichen Quellen (Shop oder Händler) bezogen werden. 3. Generelle Funktion als Fernbedienung für Standheizungen MicroGuard-USB verfügt über mehrere Ausgänge, die zur Ansteuerung der Standheizung verwendet werden können. • Bei älteren Standheizungen ist die Ansteuerung durch ein +12V Signal möglich.
- Seite 4 Eingriff in die Fahrzeugelektronik minimal zu gestalten und den Einbau zu vereinfachen. MicroGuard-USB ist mit einem digitalen Temperatursensor ausgestattet. Der Sensor befindet sich auf der Hauptplatine und misst die Temperatur innerhalb des Gehäuses. Der Sensor eignet sich zur Messung und Überwachung von Raumtemperatur, registriert jedoch Änderungen letzterer...
- Seite 5 USB-Komponenten (Speicherstick, GPS-Maus) • Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an. Signal-LED Mini-USB Micro-USB 60mm Ein-/Ausgänge Signal-LED PORT2 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls http://www.microguard.de V1.1 Seite 5...

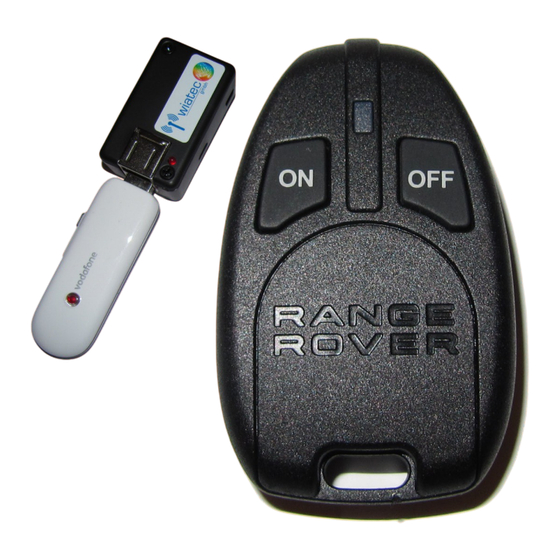

- Seite 6 Empfänger im Fahrzeug angelernt sein und einwandfrei mit dem Fahrzeug funktionieren. Abb. 2 zeigt den Handsender einer Standheizung für Range Rover Sport, Bj. 2014. Der Anschluss an diesen Handsender ist relativ einfach. Abbildung 2: Handsender für Range Rover Sport, Bj. 2014 Der Handsender muss geöffnet werden.
- Seite 7 Abb. 4 zeigt den Anschluss der Spannungsversorgung an den Handsender. Die Batterie wird im Dauerbetrieb im Fahrzeug nicht verwendet. Die Spannungsversorgung erfolgt direkt aus dem MicroGuard-USB. Diese Art des Anschlusses ist für eine korrekte Funktion unbedingt erforderlich. Die übrigen Anschlüsse des Moduls können wie gewohnt verwendet werden, siehe Abb.
- Seite 8 Anruf/SMS an die Kontrollnummer erfolgt ist, wird nur noch die Anpassung der Pulsdauer zum Einschalten der Heizung benötigt. Der Handsender für Range Rover benötigt eine Pulsdauer von 5 Sekunden, damit der Austausch der Funksignale zwischen Sender und Empfänger stattfinden kann. Senden Sie bitte eine SMS mit dem Inhalt „SW=1 ORPULS=0050“...
- Seite 9 Anleitung: Fernbedienung Standheizung Range Rover Telefonbuch Wert Werkseinst SMS-Befehl Funktion eintrag ellung MG SIMInit '23456789' nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG <Model> SOFT -- 'xxxxxx' nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CONTROL1... Plätze für Kontrollnummern CONTROL5 Kontrollnummer zur Liste hinzufügen...
-
Seite 10: Wichtige Hinweise
Leitung keine weiteren Signale, als die eingezeichneten angeschlossen werden dürfen! Wichtige Hinweise 7.1. Unterstützte Handy-Modelle MicroGuard-USB kann mit diversen Handys und Surfsticks verschiedener Hersteller arbeiten. Wir prüfen und erweitern die Liste der kompatiblen Geräte täglich. Bitte konsultieren Sie unsere Webseite. Seite 10/12 Internet: http://www.microguard.de... - Seite 11 Anleitung: Fernbedienung Standheizung Range Rover 7.2. Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 5 V, universeller USB Anschluss Stromaufnahme max. 4mA (STANDBY mit Handy), bis 1A mit STICK Betriebstemperatur -20°C bis 85°C 7.3.Konformitätserklärung...
- Seite 12 Anleitung: MicroGuard – Der kleine Mobilfunkwächter Seite 12/12 Internet: http://www.microguard.de...
