Bau- und Bedienungsanleitung
4
Inbetriebnahme
Bewässerungsaktor zusammenbauen
Nehmen Sie die gezeigte Dichtung
den Dichtring umlaufend in die entsprechend vorgeformte
Rille des Gehäuses sowie die beiden Dichttüllen in die Kabel-
durchführungsöffnungen ein. Achten Sie dabei unbedingt auf
die korrekte Position
(Bild
Fädeln Sie die Kabel des Wasserventils von der Unterseite
durch die beiden Dichttüllen: links das zweiadrige Kabel für
das Magnetventil, rechts das dreiadrige Kabel für den Durch-

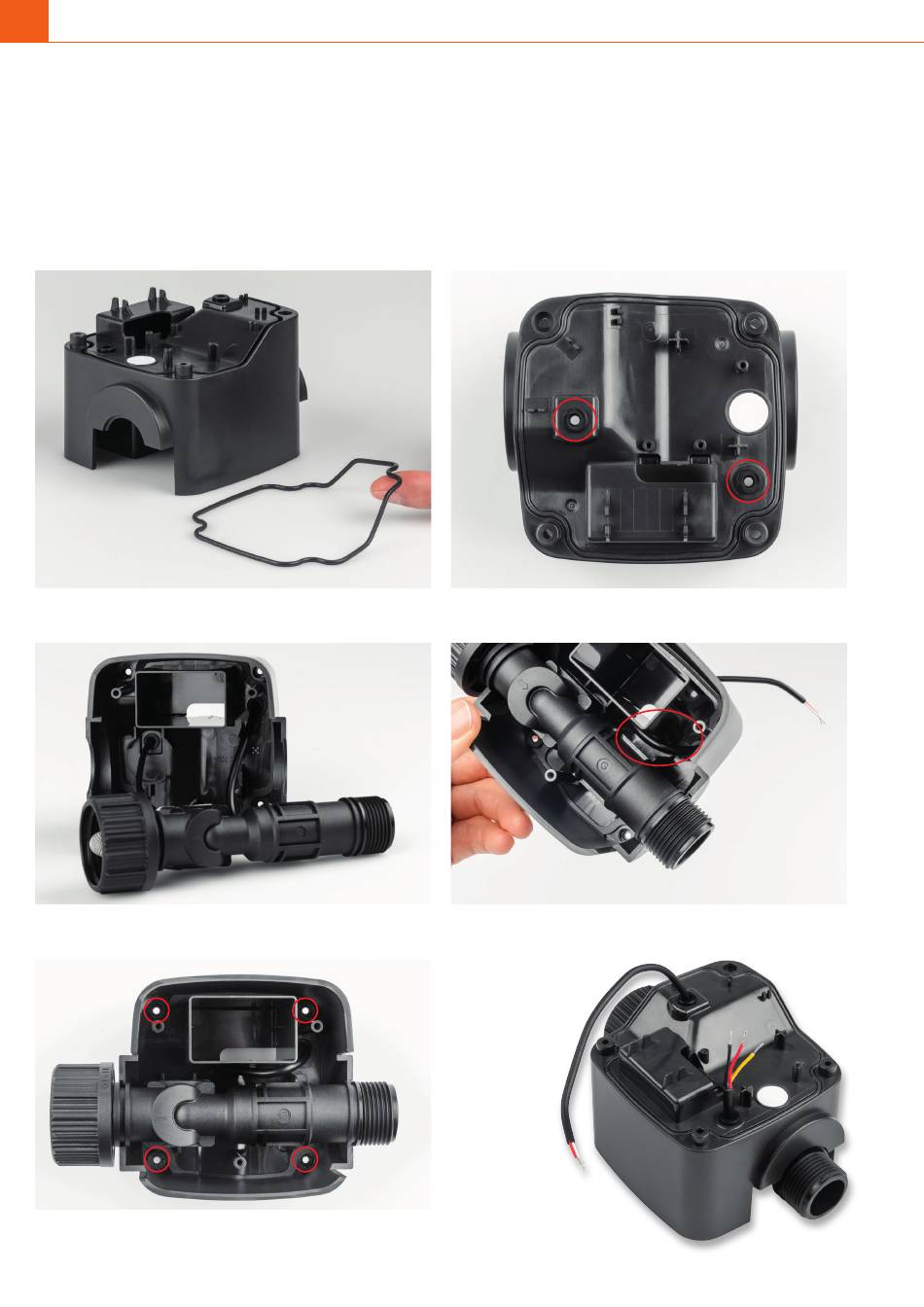

Bild 3: Dichtung einlegen
Bild 5: Kabel durchführen
Bild 7: Korrekt eingelegtes Ventil. Zu sehen sind auch die vier Schraublöcher für
die spätere Montage des Deckels.
www.elv.com
(Bild 3)
und drücken Sie
4).
flusssensor
(Bild
5). Ziehen Sie das linke Kabel für das Ventil
komplett durch die Tülle, das rechte Sensorkabel braucht nur
ca. 4 cm auf der Oberseite rauszustehen.
Verlegen Sie das restliche Sensorkabel im Inneren zwi-
schen dem Batterieschacht und den Halterippen für das
Ventil
(Bild
6).
Anschließend liegt das Ventil auf beiden Aussparungen des
Gehäuses auf
(Bild
7).
Bild 8
zeigt die durchgefädelten Kabel auf der Oberseite
des Gehäuseteils.
Bild 4: Dichtung und Gummitüllen eingesetzt
Bild 6: Sensorkabel im Inneren verlegen
Bild 8: Gehäuseteil mit eingesetztem
Ventil und vorbereiteten Kabeln
