8. EINBAU PERMAQUELL PT-PQ215P
Gerätemontage permaquell mit elektronischem Taster
1.
Vorbereitung beim Tausch einer vorhandenen Armatur: Eckventile
Trinkwasser kalt und warm schließen. Anschlussverschraubungen der
Anschlussschläuche
und Armatur samt Anschlussschläuchen herausziehen. Durchgangsloch
in der Spüle säubern.
2.
Montage Anschlussschläuche permaquell: Die drei der Armatur bei-
liegenden Anschlussschläuche an der Armatur montieren.
3.
Montage permaquell:
dichtet Armatur gegen den Spültisch ab) und mittels Flachdichtung, Ver-
stärkungsplatte und Befestigungsmutter montieren.
4.
Montage Anschlussschläuche Trinkwasser: T-Stück am Eckventil
Trinkwasser kalt montieren. Anschlussschlauch Trinkwasser kalt am T-
Stück anschrauben. Anschlussschlauch Trinkwasser warm am Eckventil
Trinkwasser warm montieren.
5.

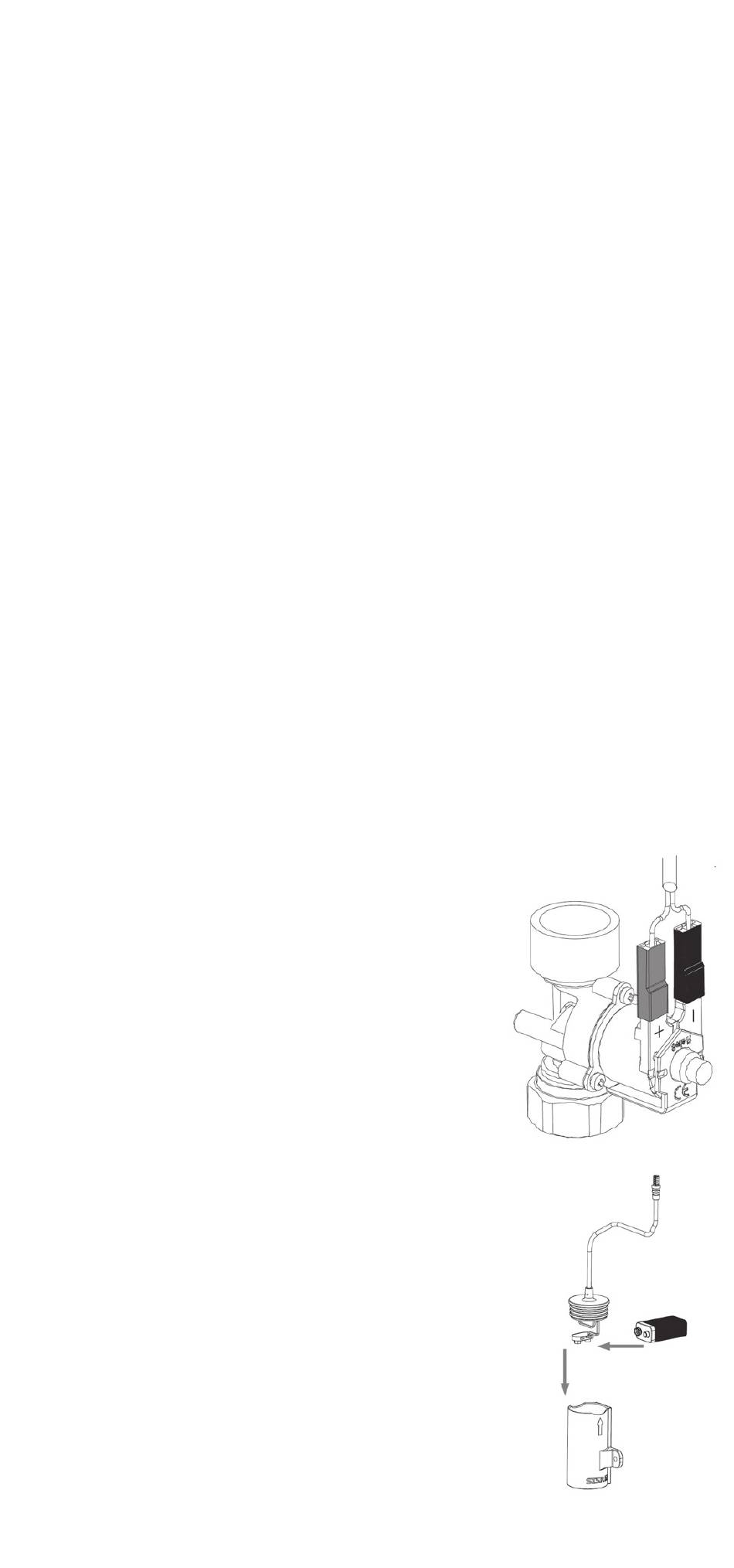

Elektrische Anschlüsse Magnetventil: Die rote Flachsteckhülse wird
mit dem Plus (+) Pol, die schwarze Flachsteckhülse mit dem Minus (-) Pol
verbunden (Abb. 25).
6.
Elektrischer Anschluss Batterie: 9 V Blockbatterie im Batteriegehäu-
se am Batterieclip aufstecken und Gehäuse schließen (Abb. 26). Stecker
Batteriegehäuse mit dem Stecker an der Armatur verbinden. Batterie-
gehäuse an der Innenseite der Spüle befestigen.
7.
Prüfen der Installation: Prüfung der Verbindungen.
8.
Inbetriebnahme: Eckventile Trinkwasser kalt und Trinkwasser warm
öffnen und jeweils mittels Bedienhebel kurz fließen lassen. Taster für
gefiltertes Trinkwasser drücken, um Filter zu entlüften und zu spülen.
Bei neuer Filterkerze Vorgang mehrmals wiederholen bis klares Wasser
kommt. Nach Abschluss der Inbetriebnahme Filter und Trinkwasserar-
matur auf Dichtheit prüfen.
Fehlerbeschreibungen
und mögliche Ursachen
Der Mischer liefert kein Wasser:
• Wasserzulauf zum Mischer prüfen.
Armatur liefert kein gefiltertes Wasser:
• Möglicherweise ist der Filter erschöpft
bzw. verstopft
LED blinkt abwechselnd grün dann blau oder
gar nicht:
• Die Batterie ist leer oder der Stecker
zwischen Batteriegehäuse und Armatur nicht
verbunden.
Wartung permaquell mit
elektronischem Taster
Batteriewechsel: Batteriefach öffnen, indem der
Deckel abgezogen wird. Verbrauchte Batterie ge-
gen neue Batterie (9-Volt-Batterie 6LR61 Alkaline
(IEC 60086) / 1604A (ANSI) oder Lithium 1604LC
(ANSI)) austauschen. Der Mischer ist an-
schließend wieder betriebsbereit.
12
zur
Armatur
Armatur auf dem Spültisch platzieren (O-Ring
lösen.
Verstärkungsplatte
Abb. 25
Abb. 26
entfernen
