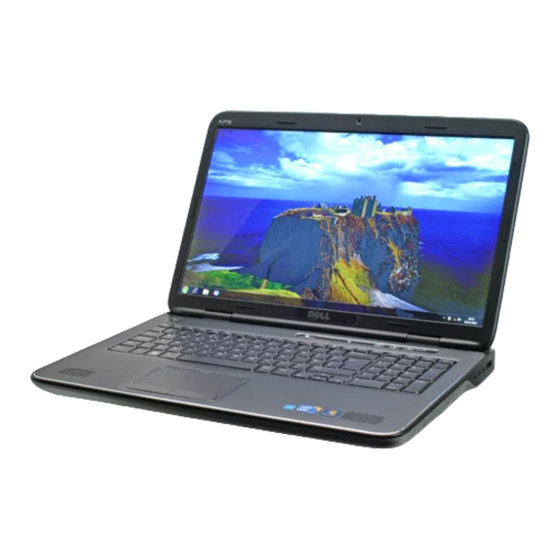

Dell™ XPS™ L701X-Service-Handbuch
Vorbereitung
Akku
Modulabdeckung
Speichermodule
Wireless-Mini-Card(s)
Festplatte(n)
Optisches Laufwerk
Handballenstützen-Baugruppe
Tastatur
Betriebsschalterplatine
Knopfzellenbatterie
Integrierte Karte mit Bluetooth® Wireless-Technologie
Bildschirm
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHT:
Durch VORSICHT werden Sie auf Gefahrenquellen hingewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können,
wenn die Anweisungen nicht befolgt werden.
WARNUNG:
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen
kann.
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
In diesem Text verwendete Marken: Dell™, das Dell-Logo und XPS™ sind Marken von Dell Inc.; Microsoft®, Windows® und Windows-Startschaltflächenlogo
eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern; Bluetooth
Lizenz verwendet.
Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
Oktober 2010 Rev. A00
Muster-Modellnummer: P09E-Serie Muster-Typnummer: P09E001
Kameramodul
Obere Abdeckung
Subwoofer
Netzadapteranschluss
Lüfter
Kühlkörper
Prozessormodul
E/A-Platine
TV-Antennenanschluss
USB-Platine
Systemplatine
Lautsprecher
Aktualisieren des BIOS
®
ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell Inc. unter
sind Marken oder
