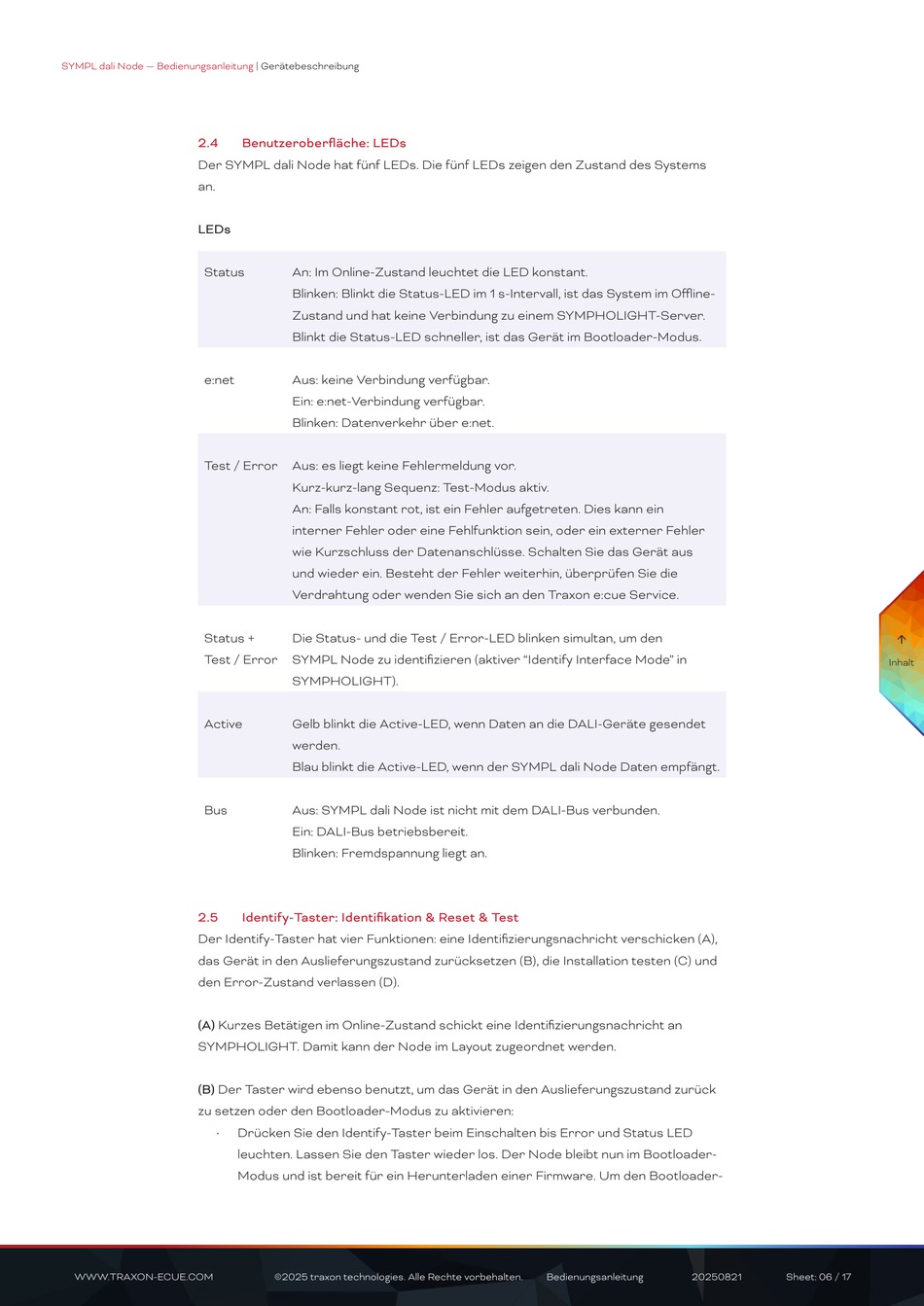

SYMPL dali Node — Bedienungsanleitung
2.4
Der SYMPL dali Node hat fünf LEDs. Die fünf LEDs zeigen den Zustand des Systems
an.
LEDs
Status
e:net
Test / Error Aus: es liegt keine Fehlermeldung vor.
Status +
Test / Error
Active
Bus
2.5
Der Identify-Taster hat vier Funktionen: eine Identifizierungsnachricht verschicken (A),
das Gerät in den Auslieferungszustand zurücksetzen (B), die Installation testen (C) und
den Error-Zustand verlassen (D).
(A)
Kurzes Betätigen im Online-Zustand schickt eine Identifizierungsnachricht an
SYMPHOLIGHT. Damit kann der Node im Layout zugeordnet werden.
(B)
Der Taster wird ebenso benutzt, um das Gerät in den Auslieferungszustand zurück
zu setzen oder den Bootloader-Modus zu aktivieren:
•
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
Benutzeroberfläche: LEDs
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-
Zustand und hat keine Verbindung zu einem SYMPHOLIGHT-Server.
Blinkt die Status-LED schneller, ist das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein
interner Fehler oder eine Fehlfunktion sein, oder ein externer Fehler
wie Kurzschluss der Datenanschlüsse. Schalten Sie das Gerät aus
und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie die
Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und die Test / Error-LED blinken simultan, um den
SYMPL Node zu identifizieren (aktiver "Identify Interface Mode" in
SYMPHOLIGHT).
Gelb blinkt die Active-LED, wenn Daten an die DALI-Geräte gesendet
werden.
Blau blinkt die Active-LED, wenn der SYMPL dali Node Daten empfängt.
Aus: SYMPL dali Node ist nicht mit dem DALI-Bus verbunden.
Ein: DALI-Bus betriebsbereit.
Blinken: Fremdspannung liegt an.
Identify-Taster: Identifikation & Reset & Test
Drücken Sie den Identify-Taster beim Einschalten bis Error und Status LED
leuchten. Lassen Sie den Taster wieder los. Der Node bleibt nun im Bootloader-
Modus und ist bereit für ein Herunterladen einer Firmware. Um den Bootloader-
©2025 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
20250821
Inhalt
Sheet: 06 / 17
