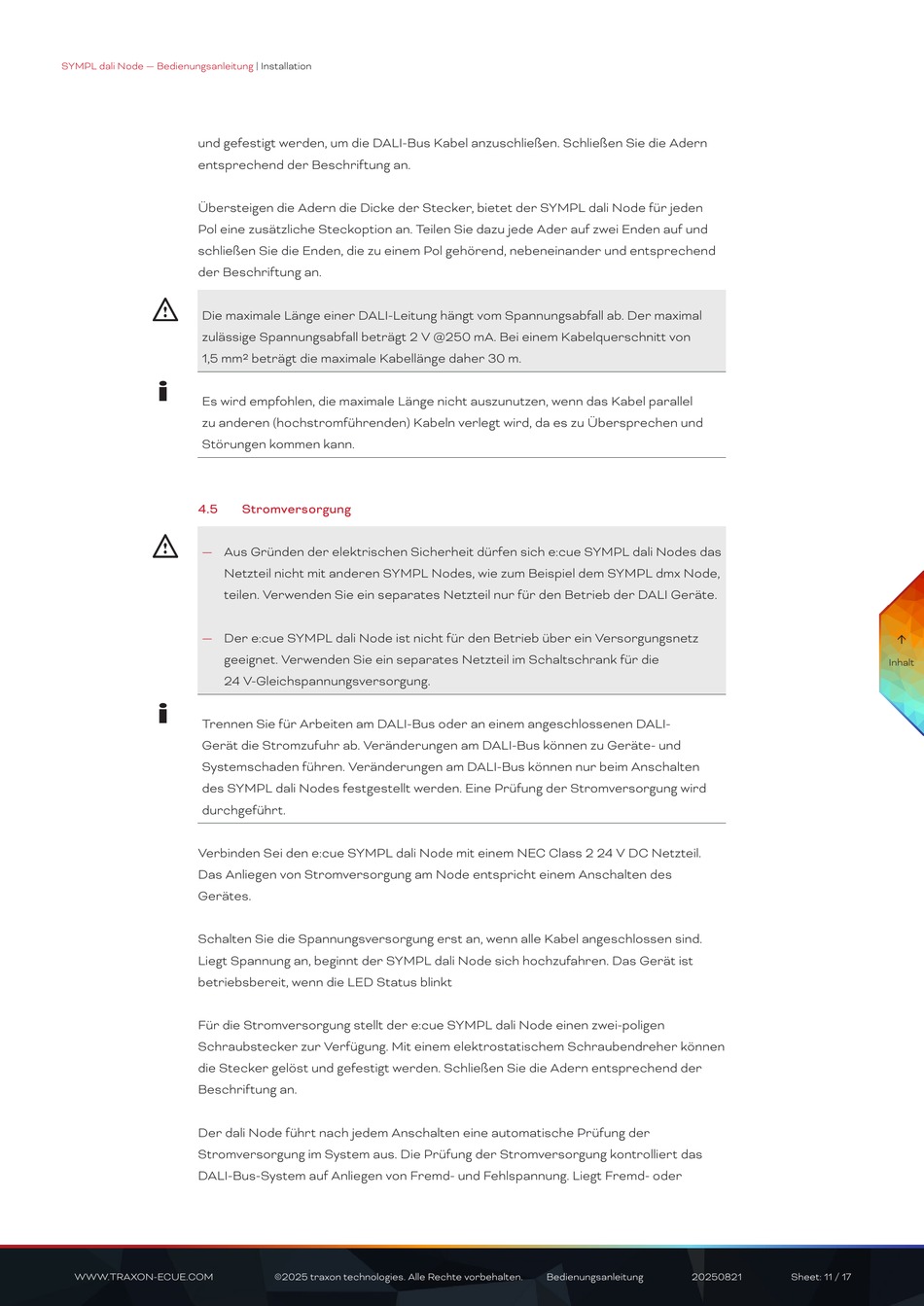

SYMPL dali Node — Bedienungsanleitung
und gefestigt werden, um die DALI-Bus Kabel anzuschließen. Schließen Sie die Adern
entsprechend der Beschriftung an.
Übersteigen die Adern die Dicke der Stecker, bietet der SYMPL dali Node für jeden
Pol eine zusätzliche Steckoption an. Teilen Sie dazu jede Ader auf zwei Enden auf und
schließen Sie die Enden, die zu einem Pol gehörend, nebeneinander und entsprechend
der Beschriftung an.
!
Die maximale Länge einer DALI-Leitung hängt vom Spannungsabfall ab. Der maximal
zulässige Spannungsabfall beträgt 2 V @250 mA. Bei einem Kabelquerschnitt von
1,5 mm² beträgt die maximale Kabellänge daher 30 m.
i
Es wird empfohlen, die maximale Länge nicht auszunutzen, wenn das Kabel parallel
zu anderen (hochstromführenden) Kabeln verlegt wird, da es zu Übersprechen und
Störungen kommen kann.
4.5
!
—
Aus Gründen der elektrischen Sicherheit dürfen sich e:cue SYMPL dali Nodes das
Netzteil nicht mit anderen SYMPL Nodes, wie zum Beispiel dem SYMPL dmx Node,
teilen. Verwenden Sie ein separates Netzteil nur für den Betrieb der DALI Geräte.
—
Der e:cue SYMPL dali Node ist nicht für den Betrieb über ein Versorgungsnetz
geeignet. Verwenden Sie ein separates Netzteil im Schaltschrank für die
24 V-Gleichspannungsversorgung.
i
Trennen Sie für Arbeiten am DALI-Bus oder an einem angeschlossenen DALI-
Gerät die Stromzufuhr ab. Veränderungen am DALI-Bus können zu Geräte- und
Systemschaden führen. Veränderungen am DALI-Bus können nur beim Anschalten
des SYMPL dali Nodes festgestellt werden. Eine Prüfung der Stromversorgung wird
durchgeführt.
Verbinden Sei den e:cue SYMPL dali Node mit einem NEC Class 2 24 V DC Netzteil.
Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des
Gerätes.
Schalten Sie die Spannungsversorgung erst an, wenn alle Kabel angeschlossen sind.
Liegt Spannung an, beginnt der SYMPL dali Node sich hochzufahren. Das Gerät ist
betriebsbereit, wenn die LED Status blinkt
Für die Stromversorgung stellt der e:cue SYMPL dali Node einen zwei-poligen
Schraubstecker zur Verfügung. Mit einem elektrostatischem Schraubendreher können
die Stecker gelöst und gefestigt werden. Schließen Sie die Adern entsprechend der
Beschriftung an.
Der dali Node führt nach jedem Anschalten eine automatische Prüfung der
Stromversorgung im System aus. Die Prüfung der Stromversorgung kontrolliert das
DALI-Bus-System auf Anliegen von Fremd- und Fehlspannung. Liegt Fremd- oder
WWW.TRAXON-ECUE.COM
| Installation
Stromversorgung
©2025 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
20250821
