Ausgangsanschlüsse
SYMPL dali Node — Bedienungsanleitung
Ethernet-Schnittstelle
Bedienerschnittstellen

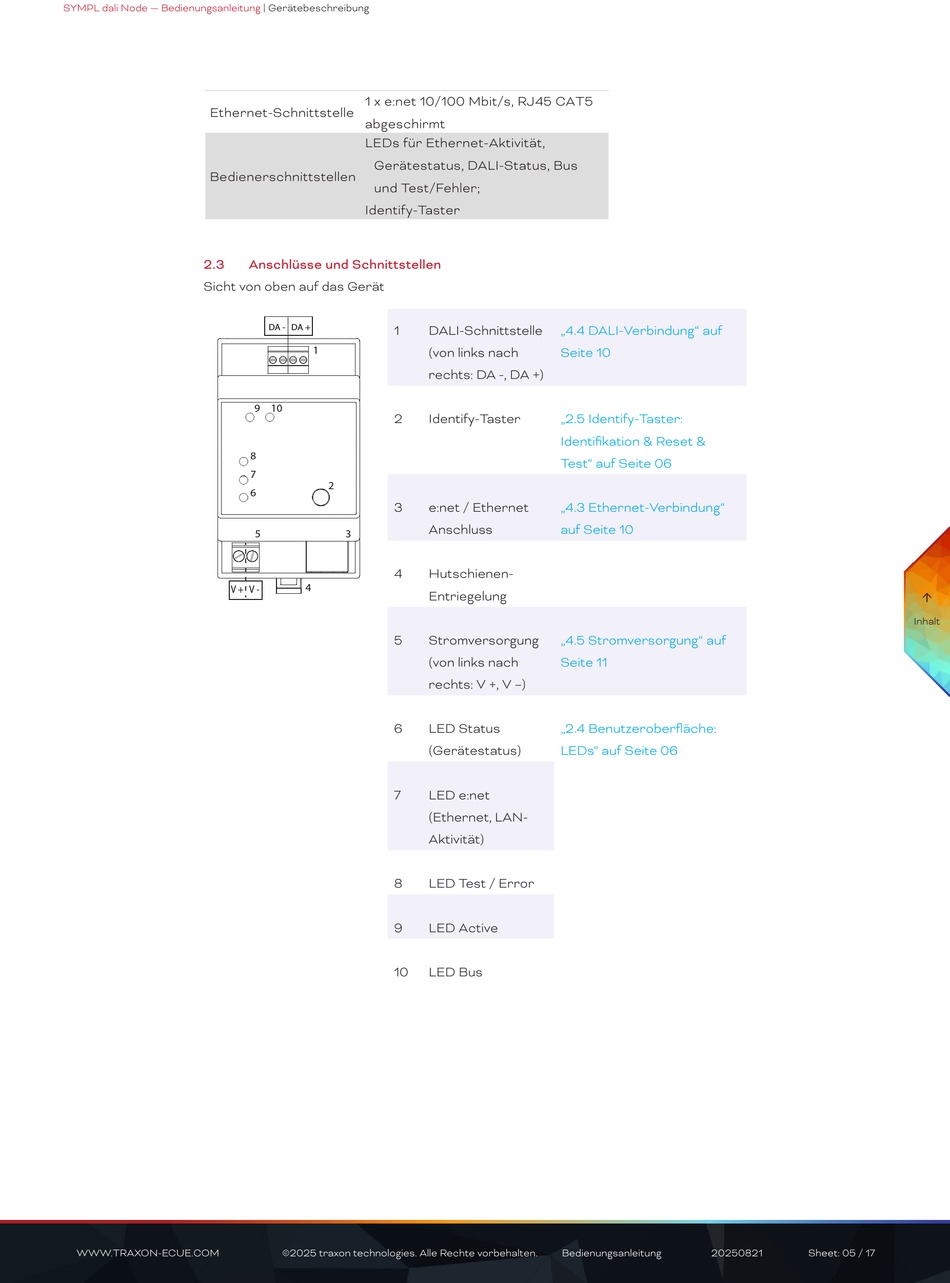

2.3
Sicht von oben auf das Gerät
V + V -
WWW.TRAXON-ECUE.COM
DALI max. Strom I
DALI Bus Strom max. 128 mA mit
max. 64
| Gerätebeschreibung
Geräten (2 mA pro Gerät)
DALI max. Spannung V
DALI Kurzschlussstrom I
(kurzschlussfest)
1 x e:net 10/100 Mbit/s, RJ45 CAT5
abgeschirmt
LEDs für Ethernet-Aktivität,
Gerätestatus, DALI-Status, Bus
und Test/Fehler;
Identify-Taster
Anschlüsse und Schnittstellen
DA - DA +
1
1
9 10
2
8
7
2
6
3
5
3
4
4
5
6
7
8
9
10
©2025 traxon technologies. Alle Rechte vorbehalten.
= 250 mA
DALI
= 17 V
DALI
= 12mA
DALISC
DALI-Schnittstelle
„4.4 DALI-Verbindung" auf
(von links nach
Seite 10
rechts: DA -, DA +)
Identify-Taster
„2.5 Identify-Taster:
Identifikation & Reset &
Test" auf Seite 06
e:net / Ethernet
„4.3 Ethernet-Verbindung"
Anschluss
auf Seite 10
Hutschienen-
Entriegelung
Stromversorgung
„4.5 Stromversorgung" auf
(von links nach
Seite 11
rechts: V +, V –)
LED Status
„2.4 Benutzeroberfläche:
(Gerätestatus)
LEDs" auf Seite 06
LED e:net
(Ethernet, LAN-
Aktivität)
LED Test / Error
LED Active
LED Bus
Bedienungsanleitung
20250821
Sheet: 05 / 17
