Digitus DN-45006 Gebrauchsanweisung
Ladekoffer für notebooks/tablets bis 15,6 zoll
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-45006
Inhaltszusammenfassung für Digitus DN-45006

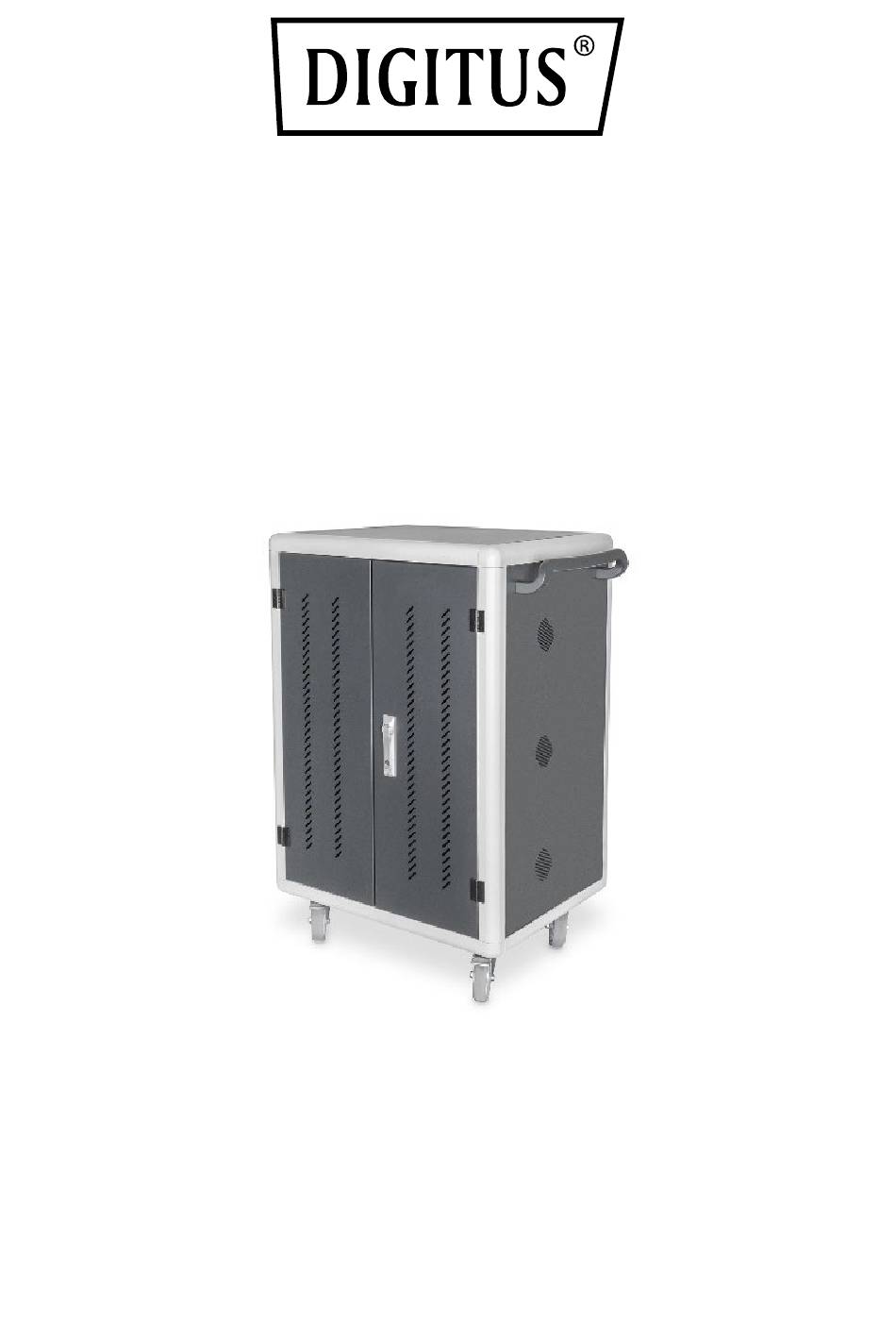

- Seite 1 Ladekoffer für Notebooks/Tablets bis 15,6 Zoll Gebrauchsanweisung DN-45006...
-
Seite 2: Produktbeschreibung
• Inkl. 4 Rollen (2 feststellbar) • Inkl. Griffe zum Schieben (beigelegt) • Produktmaße DN-45006 (H x B x T) in mm: 1100 x 700 x 650 mm • Schutzkontaktsteckdose (AC) mit Schalter an der Seite • • C20-Anschluss an der Seite Inkl. -
Seite 3: Betriebsumgebung
Griff Griff mit Schloss Flüsterleise Laufrollen Externer USB-Ausgangsport Externe Ausgangssteckdose Ein-/Ausschalter Stromeingangsport Plastiktrenner Schubfach (optional) Betriebsumgebung 0 °C ~ 45 °C Betriebstemperatur -15 °C ~ 45 °C Betriebsfeuchtigkeit 20 % ~ 80 % Lagerfeuchtigkeit Das Gerät ist CCC- (nationale Zertifizierung), CE- und RoHS-zertifiziert... - Seite 4 Produktparameter Das Hauptgehäuse besteht aus Walzstahl in 1,0 - 1,5 mm Dicke mit hochfesten Aluminiumprofilen am Material Rahmen, der Schrank verfügt über eine Trennwand aus technischem ABS-Plastik, um Kratzer an den Geräten zu verhindern Eingang Wechselstrom AC 110V/220V, 50/60Hz, 16A Leistung 3500 W Kühlsystem...
-
Seite 5: Elektrische Eigenschaften
Elektrische Eigenschaften Schutz vor Überlastung: Automatische Abschaltung der Stromversorgung bei Überlastung zum Schutz der Geräte Schutz vor Ableitstrom: Doppelter Schutz vor Ableitstrom Schutz vor elektrischem Schlag Isolierung: Isolierung für AC und DC, elektrische Abschirmung, sichere, niedrige Spannung Schutz vor Überstrom: Jeder Port ist unabhängig mit maximal 3,1 A kontinuierlicher Ausgangsstromspannung konfiguriert, bei Ausfall eines Ports wird die Stromspannung reduziert Die Nutzung der anderen Ports wird nicht beeinträchtigt... -
Seite 6: Weitere Eigenschaften
17. Automatische Abschalteinrichtung: Sobald das Gerät vollständig aufgeladen ist, wird die Ladung unterbrochen, um den Stromverbrauch zu senken (intelligente Ringschaltung) 18. Automatische Abschalteinrichtung: Sobald das Gerät vollständig aufgeladen ist, wird die Ladung unterbrochen, um den Stromverbrauch zu senken (intelligente Ringschaltung) 19. - Seite 7 2. Schließen Sie die Tablets entsprechend ihrer Nummer nacheinander an die Steckplätze an. 3. Verbinden Sie dabei das eine Ende des USB-Kabels mit der Ladeeinheit, das andere mit dem Port des Tablets. 4. Schließen Sie anschließend die Tür und verbinden Sie den Ladeschrank mit der Stromversorgung.
-
Seite 8: Ladebetrieb Mit Adapter
5. Schalten Sie den Hauptschalter auf „ON“. Die LED-Anzeigen aller ladenden Ports leuchten rot. Das Gerät befindet sich im Betrieb. Ladebetrieb mit Adapter 6. Trennen Sie das Netzteil und öffnen Sie die hintere Tür des Ladeschranks. - Seite 9 7. Schließen Sie die Adapter der Tablets oder Notebooks nacheinander hinten am Ladeschrank an. Legen Sie das Kabel in die Kabelführung ein. Adapter von Notebook-Netzteilen können Sie in die Aussparung unterhalb der Kabelführung legen. Adapter für Notebooks (optional) hier einlegen. 8.
- Seite 10 9. Klipsen Sie das Kabel in die vorgesehene Halterung. 10. Platzieren Sie die Tablets oder Notebooks an den Steckplätzen und stecken Sie das entsprechende Kabel an. 11. Schließen Sie anschließend die Tür und verbinden Sie den Ladeschrank mit der Stromversorgung.
-
Seite 11: Sicherheitshinweise
12. Schalten Sie den Hauptschalter auf „ON“. Die verbundenen Ladeeinheiten beginnen mit dem Laden. Sicherheitshinweise: Das Produkt darf nur an Steckdosen betrieben werden, die durch einen Fehlerstromschutzschalter geschützt sind. Der elektrische Anschluss des Produkts muss direkt an eine fest installierte ... - Seite 12 Das Gerät darf nur demontiert und transportiert werden, wenn vorher der Netzstecker gezogen wurde. Schließen Sie das Ladesystem nur an eine geerdete und leicht zugängliche Steckdose an. Die Sicherheit muss von einer Elektrofachkraft geprüft werden. Die Steckdosen dürfen nur mit den dafür vorgesehenen Geräten ...
