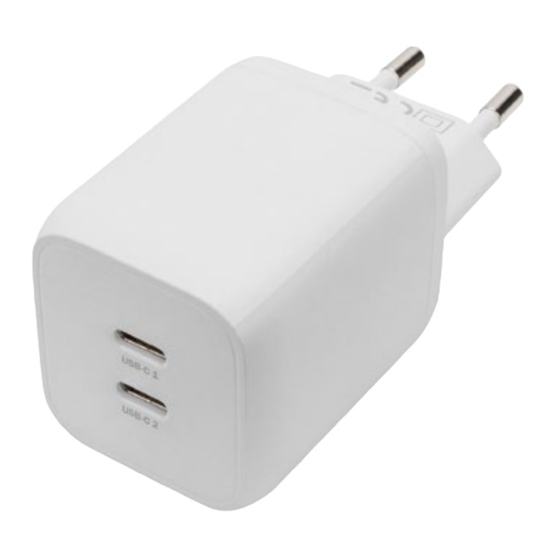

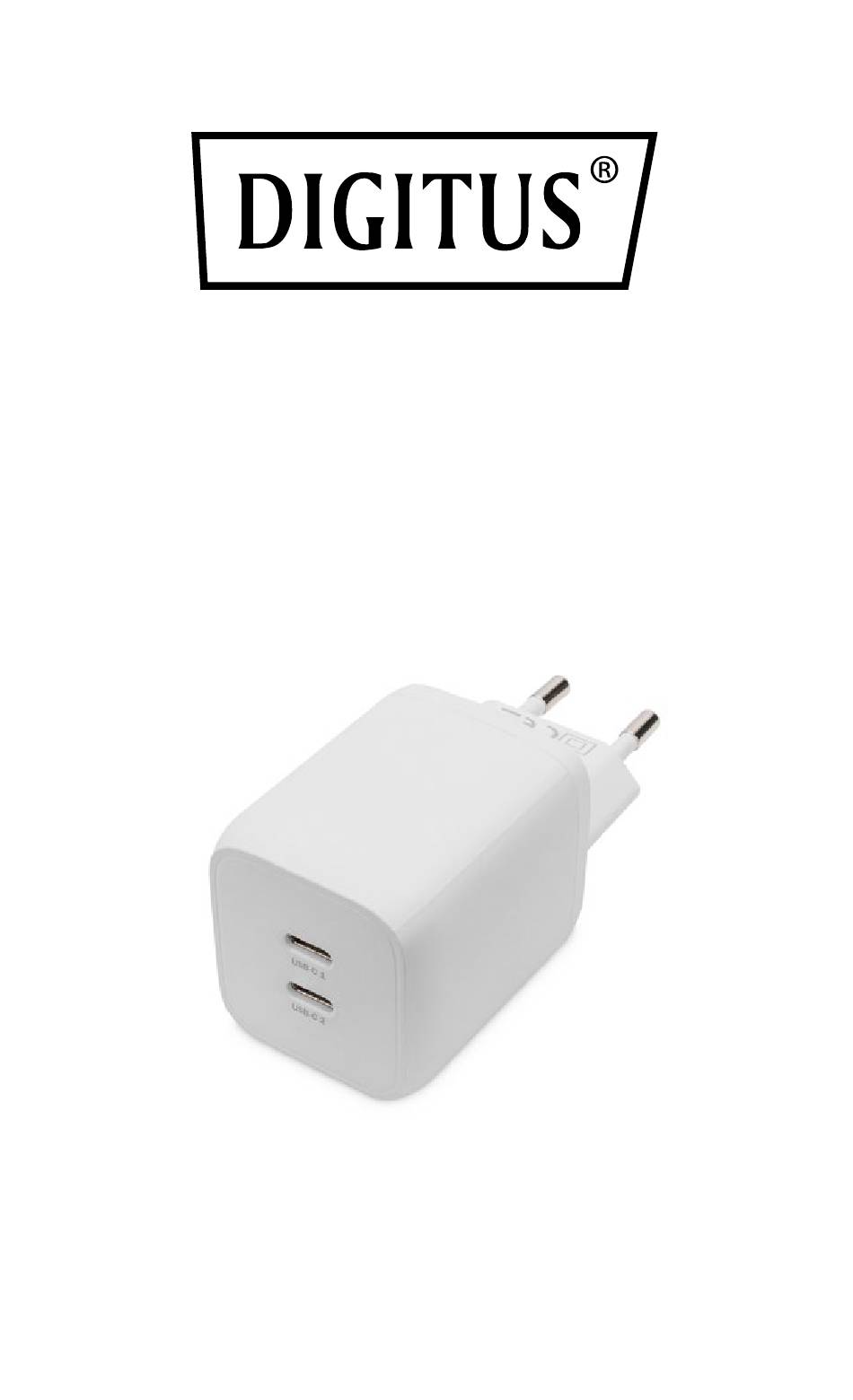

- Seite 1 USB-C LADEGERÄT, 2-PORT, 65W GaN Kurzanleitung DA-10063...
-
Seite 2: Einleitung
1. EINLEITUNG Der Dual Port Ladeadapter von DIGITUS® ist ein Hochleistungs-Reiseladegerät mit einer maximalen Ausgangsleistung von 65 W. Ausgestattet mit 2 C-Anschlüssen unterstützt die Gesamtleistung bis zu 65W und kann somit 2 Geräte (45W + 20W) gleichzeitigen Laden. Kompatibel mit mehreren Protokollen (mit PPS-Funktion, unterstützt Samsung S20,... -
Seite 3: Verpackungsinhalt
Integrierter Überspannungsschutz / • Überstromschutz / Kurzschlusschutz und Überhitzungsschutz mit Auto-Recovery für höchste Sicherheit Idealer Reisebegleiter dank kompakter • Abmessungen Gehäuse aus feuerbeständigem • Material 3. VERPACKUNGSINHALT Überprüfen Sie vor Gebrauch des Geräts die Verpackung und vergewissern Sie sich, dass die folgenden Artikel in der Versandverpackung enthalten sind: ... - Seite 4 Ausgang Single Port: TYPE-C1: PD:5.0V3.0A;9.0V 3.0A; 12.0V3.0A; 15.0V3.0A;20.0V/ 3.25A(65W), PPS:3.3V21.0V/ 3.25A 65W Max TYPE-C2: PD:5.0V3.0A;9.0V 3.0A; 12.0V3.0A; 15.0V3.0A;20.0V/ 3.25A(65W), Ausgang PPS:3.3V-21V/3.25A 65W Max Ausgang Dual Port: USB-C1: PD: 45W (5.0V3.0A, 9.0V3.0A,12.0V3.0A, 20.0V2.25A), PPS:3.3~16.0V/3.0A, 45W Max USB-C2: PD: 20W (5.0V3.0A, 9.0V2.22A) PPS:3.3~5.9V/3A,...
- Seite 5 3.3V, 11V/2.2A, 20W Max Schutz vor Überstromstärke Schutz vor Überspannung Schutz vor Überlast Schutz vor Kurzschluss Schutz vor Überhitzung Hafen 2x Type-C-Anschlüsse Welligkeit und ≤200mVp-p Geräuschemission Anstiegszeit 20ms Einschaltverzögerung 3s Leitungsregulierung ±3 % ≥81.61%@5V/3A+ 5V/3A Effizienz ≥84.65%@9V/2.22A+ 20V/2.25A ≥ 88%@20V/3.25A Farbe Weiß...
-
Seite 6: Betrieb
Betriebstemperatur 0 ~ 25 °C Lagertemperatur -20 °C ~ 85 °C Betriebsfeuchtigkeit 20 % ~ 90 % RF Lagerfeuchtigkeit % ~ 95 % 5. BETRIEB 5.1 Betriebsanleitung Schließen Sie den Stecker des Ladeadapters an eine Steckdose an. Schließen Sie einen der USB-Anschlüsse des Kabels an die USB-Schnittstelle des Ladeadapters und den anderen Anschluss an das elektronische Gerät an (Apple iPad,... - Seite 7 100-240 V AC an. Trennen Sie den Ladeadapter nach der Nutzung von der Steckdose. Hinweis: Unsere Geräte verfügen über Schutzfunktionen. Bei den beiden oben genannten Tipps handelt es sich lediglich um Vorschläge zur zusätzlichen Sicherheit. Verwenden Sie den Ladeadapter nicht mit elektronischen Geräten, die nicht den Spezifikationen entsprechen, um Probleme zu vermeiden, die mit nicht passenden...
-
Seite 8: Anschlussdiagramm
Hitzequellen wie Öfen, Kerzen etc. fern. Halten Sie den Ladeadapter von Wasseransammlungen wie Swimmingpools, Badewannen etc. fern. Reinigen Sie den Ladeadapter nicht mit ätzenden Reinigungsmitteln. Sollte der Ladeadapter nicht korrekt funktionieren, kontaktieren Sie Ihren Händler oder Zwischenhändler. 6. - Seite 9 1. Notebook 2. Smartphone ZWEI Ports gleichzeitig verwenden USB-C1: PD: 45W Max (5.0V3.0A,9.0V3.0A,12. 0V3.0A, 20.0V2.25A), PPS: 3.3~16.0V/3.0A USB-C2: PD: 20W Max (5.0V3.0A, 9.0V2.22A) PPS: 3.3~5.9V/3A, 3.3V, 11V/2.2A...
- Seite 10 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
