Inhaltsverzeichnis ..................................................................................... 1
Benutzungshinweise ................................................................................. 2
Vorsichtsmaßnahmen ........................................................................................ 2
Einführung .................................................................................................. 4
Produktmerkmale .............................................................................................. 4
Packungsinhalt ................................................................................................... 5
Produktübersicht ................................................................................................ 6
Projektor ........................................................................................................................ 6
Bedienfeld ...................................................................................................................... 7
Anschlussleiste ............................................................................................................ 8
Fernbedienung mit Laserzeiger .................................................................................. 9
Installation ............................................................................................... 10
Den Projektor anschließen .............................................................................. 10
Den Projektor ein-/ausschalten ....................................................................... 11
Den Projektor einschalten .......................................................................................... 11
Den Projektor ausschalten ......................................................................................... 12
Warnungs-Anzeige ..................................................................................................... 12
Das Projektionsbild einstellen ......................................................................... 13
Die Höhe des Projektionsbildes einstellen .............................................................. 13
Die Bildgröße und Bildschärfe einstellen ................................................................. 14
Die Größe des Projektionsbildes einstellen ............................................................ 14
Bedienung ................................................................................................ 15
Bedienfeld und Fernbedienung ....................................................................... 15
OSD-Menü ........................................................................................................ 17
Einstellungen im OSD-Menü vornehmen .................................................................. 17
Sprache(Computer / Video-Modus) ........................................................................... 18
Farbe (Computer / Video-Modus) .............................................................................. 19
Bild-Menü (Computer Video-Modus) ......................................................................... 22
Kontrolle (Computer / Video-Modus) ......................................................................... 24
Anhang ..................................................................................................... 27
Fehlerbehebung .............................................................................................. 27
Die Lampe auswechseln .................................................................................. 31
Technische Daten ............................................................................................. 32
Kompatibilitätsmodi ......................................................................................... 33
Inhaltsverzeichnis
1
..Deutsch
Werbung
Inhaltsverzeichnis

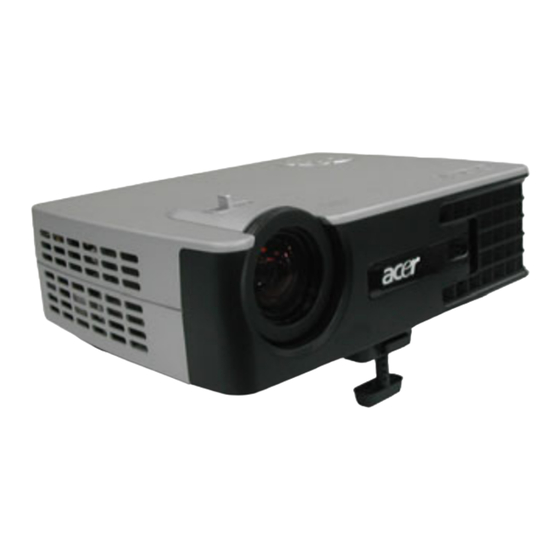

Verwandte Anleitungen für Acer PD322
Inhaltszusammenfassung für Acer PD322
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................1 Benutzungshinweise ................. 2 Vorsichtsmaßnahmen ..................2 Einführung ....................4 Produktmerkmale ....................4 Packungsinhalt ....................5 Produktübersicht ....................6 Projektor ........................6 Bedienfeld ........................7 Anschlussleiste ......................8 Fernbedienung mit Laserzeiger .................. 9 Installation ....................10 Den Projektor anschließen ................10 Den Projektor ein-/ausschalten ............... -
Seite 2: Benutzungshinweise
Benutzungshinweise Vorsichtsmaßnahmen Damit das Gerät störungsfrei arbeitet, befolgen Sie bitte alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise. Warnung- Achten Sie darauf, niemals direkt in das Objektiv zu schauen. Das helle Licht kann zu Verletzungen der Augen führen. Warnung- Zur Vermeidung von Bränden oder elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. -
Seite 3: Was Sie Nicht Tun Sollten
Benutzungshinweise Was Sie tun sollten: Schalten Sie vor dem Reinigen den Projektor aus. Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel getränktes Tuch. Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel. Was Sie nicht tun sollten: Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 4: Einführung
Einführung Produktmerkmale Für diesen Projektor wurde die XGA 0,7”-DLP™- Singlechip-Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: Echtes XGA, 1024 x 768 adressierbare Pixel -Singlechip-Technologie Kompatibel mit NTSC 3,58/NTSC 4,43/PAL/SECAM und HDTV (480i/p, 576i/p, 720p, 1080i) Vollfunktionale Fernbedienung mit Laserzeiger Anwenderfreundliches, mehrsprachiges OSD-Menü Erweiterte digitale Keystone-Korrektur und Neuskalierung eines Vollbildes in ausgezeichneter Qualität Benutzerfreundliches Bedienfeld... -
Seite 5: Packungsinhalt
Einführung Packungsinhalt Dieser Projektor wird mit einer Reihe von Zubehörteilen geliefert. Überprüfen Sie bitte anhand der folgenden Abbildungen die Vollständigkeit des Zubehörs und wenden Sie sich umgehend an Ihren Fachhändler, falls Teile fehlen sollten. Projektor mit Netzkabel (1,8m) VGA-Kabel (1,8m) Objektivabdeckung Composite Video-Kabel USB-Kabel 1,8m... -
Seite 6: Produktübersicht
Einführung Produktübersicht Projektor Projektor Fokussierungsring Zoom-Ring Zoom-Objektiv Taste zum Lösen des Fußes Höhenverstellbarer Fuß Infrarotsensor Anschlussleiste Netzanschlußfassung Bedienfeld Deutsch.. -
Seite 7: Bedienfeld
Einführung Bedienfeld Temperatur-LED Lampen-LED Power/Standby und Anzeige-LED (Betriebsanzeige) Signalquelle Neu-Synchr. Vier Richtungstasten Menü /Eingabe ..Deutsch... -
Seite 8: Anschlussleiste
Einführung Anschlussleiste 1. PC analog Signal/HDTV/Komponenten-Video Eingangsbuchse 2. FBAS-Eingang 3. S-Video Eingang 4. USB-Buchse 5. Infrarotsensor 6. Befestigungspunkt für Kensington Lock Deutsch.. -
Seite 9: Fernbedienung Mit Laserzeiger
Einführung Fernbedienung mit Laserzeiger Übertragungs-Anzeige 12. Re-Sync Power 13. Ausblenden Empowering-Taste 14. Signalquelle 15. Standbild Menü Vier Richtungstasten 16. Laserzeiger Lasertaste Zoom Trapezkorrektur + Trapezkorrektur - 10. Aufwärts blättern 11. Abwärts blättern ..Deutsch... -
Seite 10: Installation
Installation Den Projektor anschließen DVD-Player, Set-Top-Box, HDTV-Empfänger S-Video-Ausgang Video-Ausgang 1........................Netzkabel 2........................VGA-Kabel 3................... Composite Video-Kabel 4........................USB-Kabel 5............. VGA-zu-Component/ HDTV-Adapter 6......................S-Video Kabel Für eine einwandfreie Bildqualität benötigt die Grafikkarte Ihres Comput- ers eine Auflösung von 1024 x 768 Pixeln oder weniger. Die Anzeigemodi des Projektors und des Computers müssen übereinstimmen. -
Seite 11: Den Projektor Ein-/Ausschalten
Installation Den Projektor ein-/ausschalten Den Projektor einschalten 1. Entfernen Sie die Objektivabdeckung. 2. Schließen Sie Netz-und Signalkabel an. Die „Betriebsanzeige (LED)“ Taste blinkt Rot. 3. Setzen Sie die Lampe durch Drücken der Taste „Power/ Standby“ in Betrieb. Und die „Betriebsanzeige (LED)“ leuchtet dann Blau. -
Seite 12: Den Projektor Ausschalten
Installation Den Projektor ausschalten 1. Drücken Sie die „Power/Standby“ Taste, um die projektorlampe auszuschalten, erscheint die Meldung “Drücken Sie erneut die Netztaste, um das Abschalten abzuschließen. Vorsicht: ZIEHEN SIE NICHT den Stecker ab, während der Projektorlüfter noch läuft.” auf der Anzeige. Drücken Sie erneut die Ein/Aus-Taste, um die Eingabe zu bestätigen, anderenfalls verschwindet die Meldung nach 5 Sekunden. -
Seite 13: Das Projektionsbild Einstellen
Installation Das Projektionsbild einstellen Die Höhe des Projektionsbildes einstellen Der Projektor hat einen höhenverstellbaren Fuß, mit dem die Höhe des Projektionsbildes eingestellt werden kann. Das Projektionsbild anheben: 1. Drücken Sie auf die Taste zum Lösen des Fußes . 2. Heben Sie den Projektor in die gewünschte Position lassen Sie dann die Taste wieder los, damit der Fuß... -
Seite 14: Die Bildgröße Und Bildschärfe Einstellen
Installation Die Bildgröße und Bildschärfe einstellen Um das Projektionsbild zu verkleinern, drehen Sie den Zoom-Ring im Uhrzeigersinn in die gewünschte Position. Das Gerät realisiert Projektionsentfernungen zwischen 1,5m (5 ft) und 12,2 m (40 ft). Zoom-Ring Fokussierungsring Die Größe des Projektionsbildes einstellen 300"(762.5cm) 246.0"(625.0cm) 172.2"(437.5cm) -
Seite 15: Bedienung
Bedienung Bedienfeld und Fernbedienung Der Projektor kann über das Bedienfeld und die mitgelieferte Fernbedienung gesteuert werden. Bedienfeld Fernbedienung Das Bedienfeld Power/Standby Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 11~12. Source (Signalquelle) Drücken Sie “Quelle”, um RGB-, Component-p-, Component-I-, S-Video-, Composite Video-, und HDTV-Quellen zu wählen. - Seite 16 Bedienung Die Fernbedienung Power Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 11~12. Empowering-Taste Zeigt das Untermenü “Displaymodus” des OSD-Menüs an, um direkt aus den Anzeigemodi PC, Video, Kino und Nutzer auszuwählen. Menü Drücken Sie auf „Menü“ , um die Benutzermenü auf dem Bildschirm (OSD) zu starten.
-
Seite 17: Osd-Menü
Bedienung OSD-Menü Der Projektor hat ein mehrsprachiges OSD-Menü (On Screen Display), mit dem Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Einstellungen im OSD-Menü vornehmen Zum Öffnen des OSD-Menüs drücken Sie “Menu” auf der Fernbedienung oder drücken Sie “Menu/Enter” auf dem Bedienfeld. -
Seite 18: Sprache(Computer / Video-Modus)
Bedienung Farbe Bild-Menü Kontrolle Sprache Sprache (Computer / Video- Modus) Kategorie wählen Funktion wählen OSD beenden Sprache Sie können sich das OSD-Menü in verschiedenen Sprachen anzeigen lassen. Wählen Sie mit den Tasten eine Sprache aus. Drücken Sie “Menü” auf der Fernbedienung oder drücken Sie “Menü/Enter”auf dem Bedienfeld, um die Auswahl abzuschließen. -
Seite 19: Farbe (Computer / Video-Modus)
Bedienung Farbe Bild-Menü Kontrolle Sprache Video Kino Nutzer Displaymodus Helligkeit Kontrast Farbe Farbtemperatur Weißwert (Computer / Video- Gamma-Entzerrung Farbsättigung Modus) Farbton Grün Blau Kategorie wählen Funktion wählen OSD beenden Displaymodus Es gibt viele werkseitige Voreinstellungen für unterschiedliche Bildtypen. PC : Für Computer oder Notebook. : Für Video-Wiedergabe in einer hellen Umgebung. -
Seite 20: Gamma-Entzerrung
Bedienung Farbe Bild-Menü Kontrolle Sprache Displaymodus Video Kino Nutzer Helligkeit Kontrast Farbe Farbtemperatur Weißwert (Computer / Video- Gamma-Entzerrung Farbsättigung Modus) Farbton Grün Blau Kategorie wählen Funktion wählen OSD beenden Weißwert Mit dem Regler Weißes Segment stellen Sie den Wert von White Peaking des DMD-Chips in. - Seite 21 Bedienung Farbe Bild-Menü Kontrolle Sprache Displaymodus Video Kino Nutzer Helligkeit Kontrast Farbe Farbtemperatur Weißwert (Computer / Video- Gamma-Entzerrung Farbsättigung Farbton Modus) Grün Blau Kategorie wählen Funktion wählen OSD beenden Farbton Mit dem Farbton werden die Anteile von rot und grün eingestellt. Drücken Sie auf , um den Grünanteil im Bild zu erhöhen.
-
Seite 22: Bild-Menü (Computer Video-Modus)
Bedienung Farbe Bild-Menü Kontrolle Sprache Trapezkorrektur Seitenverhältnis Schärfe Bild-Menü Hor. Position Ver. Position (Computer / Video- Frequenz Abstimmung Modus) Kategorie wählen Funktion wählen OSD beenden MENU Trapezkorrektur Zur Korrektur einer Bildverzerrung, die durch die Neigung des Projektors entsteht (+/- 8°). Seitenverhältnis Sie können das gewünschte Bildformat einstellen. -
Seite 23: Abstimmung
Bedienung Farbe Bild-Menü Kontrolle Sprache Trapezkorrektur Seitenverhältnis Schärfe Bild-Menü Hor. Position Ver. Position (Computer / Video- Frequenz Abstimmung Modus) Kategorie wählen Funktion wählen OSD beenden MENU Abstimmung Mit der Funktion „Abstimmung“ werden die Signale der Anzeige mit der der Grafikkarte abgestimmt. Bei einem wackelnden oder flimmernden Bild, können Sie hier eine Korrektur vornehmen. - Seite 24 Quelle festlegen Lampenstd. (Computer / Video- Reset Lampe Drücken Lampe Wechseln OSD-Transparenz Modus) User Acer Startbildschirm Drücken Zurücksetzen Kategorie wählen Funktion wählen OSD beenden ECO-Modus Wählen Sie “Ein”, um die Projektorlampe zu dämpfen, wodurch sich der Energieverbrauch senkt, die Lebenszeit der Lampe verlängert und Störungen reduziert werden.Wählen Sie „Aus“...
-
Seite 25: Kontrolle (Computer / Video-Modus)
Wenn Sie vor dem Beenden des OSD-Menüs die Einstellung geändert haben, tritt die neue Einstellung in Kraft. 4Acer: Der standardmäßige Startbildschirm des Acer-Projektors 4User: Der vom Benutzer definierte Startbildschirm, der vom PC über das USB-Kabel und dem Programm My Start-up Screen zum... -
Seite 26: Zurücksetzen
Zurücksetzen Kategorie wählen Funktion wählen OSD beenden Acer My Start-up Screen ist ein PC-Programm, mit dem der Nutzer das Standard-Startbild von Acer- Projektoren ändern kann. Das Programm My Start-up Screen kann von der mitgelieferten CD heruntergeladen werden. Schließen Sie den Projektor mit dem mitgelieferten USB-Kabel an den PC an und führen dann das Programm My Start-up Screen aus,... -
Seite 27: Anhang
Anhang Fehlerbehebung Falls eines der folgenden Probleme auftritt, versuchen Sie es, wie im folgenden Abschnitt beschrieben, zu beheben. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder an die Kundendienststelle. Problem : Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Netzverbindungen, wie im Kapitel „Installation“... -
Seite 28: Problem : Das Projektionsbild Hat Einen Senkrechten Flimmernden Streifen
Anhang 5. Wählen Sie im Register „Bildschirm“ die Option „Ändern“ . 6. Klicken Sie auf „Gerät auswählen“ . Wählen Sie im Feld „Hersteller“ die Option „Standardbildschirmtypen“ ; wählen Sie die Auflösung unter „Modelle“ . 7. Die Auflösung des Monitors muss 1024 x 768 oder weniger beragen. - Seite 29 Anhang Problem : Das Bild ist bei 16:9 DVD zu langgestreckt Es wird automatisch 16:9 DVD erkannt. Der Projektor stellt das neue Bildformat von 4:3 als Standardformat ein. Wenn das Bild auch dann noch verzerrt ist, müssen Sie das Bildformat entsprechend der folgenden Angaben ändern: Wählen Sie das Bildformat 4:3 für den DVD-Player, wenn Sie eine 16:9-DVD abspielen.
- Seite 30 Anhang Problem : Fehlermeldung „Die Nutzungsdauer der Lampe bei voller Leistung ist fast beendet. Bitte ersetzen !“ wird ca. 10 Sekunden angezeigt, wenn die Lampenstandzeit bald ablaufen wird. „Der Projektor ist überhitzt. Die Lampe wird sich in Kürze automatisch abschalten.“ wird angezeigt, wenn die Systemtemperatur zu hoch ist.
-
Seite 31: Die Lampe Auswechseln
Anhang Die Lampe auswechseln Die Lampenlebensdauer wird vom Projektor automatisch erkannt. Sobald die Warnmeldung „Die Nutzungsdauer der Lampe bei voller Leistung ist fast beendet. Bitte ersetzen !“ angezeigt wird, ist die durchschnittliche Lampenlebensdauer bald abgelaufen. Die Lampe sollte so bald wie möglich ausgewechselt werden. -
Seite 32: Technische Daten
Anhang Technische Daten Änderungen der folgenden Daten sind vorbehalten. Die endgültigen Daten entnehmen Sie bitte den Daten auf Acer-Angeboten. Anzeige - Singlechip-Technologie DLP Lampe - 156W Lampe, durch den Benutzer austauschbar Pixel - 1024 x 768 adressierbare Pixel Darstellbare Farben - 16,7 Mio. -
Seite 33: Kompatibilitätsmodi
Anhang Kompatibilitätsmodi (Analog) Modus Auflösung Vertikalfrequenz Horizontalfrequenz (Hz) (kHz) VESA VGA 640 x 350 31.5 VESA VGA 640 x 350 37.9 VESA VGA 640 x 400 37.9 VESA VGA 640 x 480 31.5 VESA VGA 640 x 480 37.9 VESA VGA 640 x 480 37.5 VESA VGA...
