Verbinden zweier Anlagen über ein
Netzwerk anhand eines Beispiels
Um zwei Anlagen über ein Netzwerk zu verbinden wird der virtuelle interne S0-Bus der er-
sten Anlage (Hauptanlage) mit dem virtuellen externen S0-Bus der zweiten Anlage (Unteran-
lage) verbunden. Um ein Gespräch zwischen Teilnehmern dieser beiden Anlagen zu führen
wählt man an der Hauptanlage die Internnummer, die dem virtuellen internen S0-Bus zuge-
ordnet ist. Dieser Ruf kommt auf der Unteranlage als Externruf an und es klingelt bei den in
der Rufverteilung stehenden Teilnehmern.

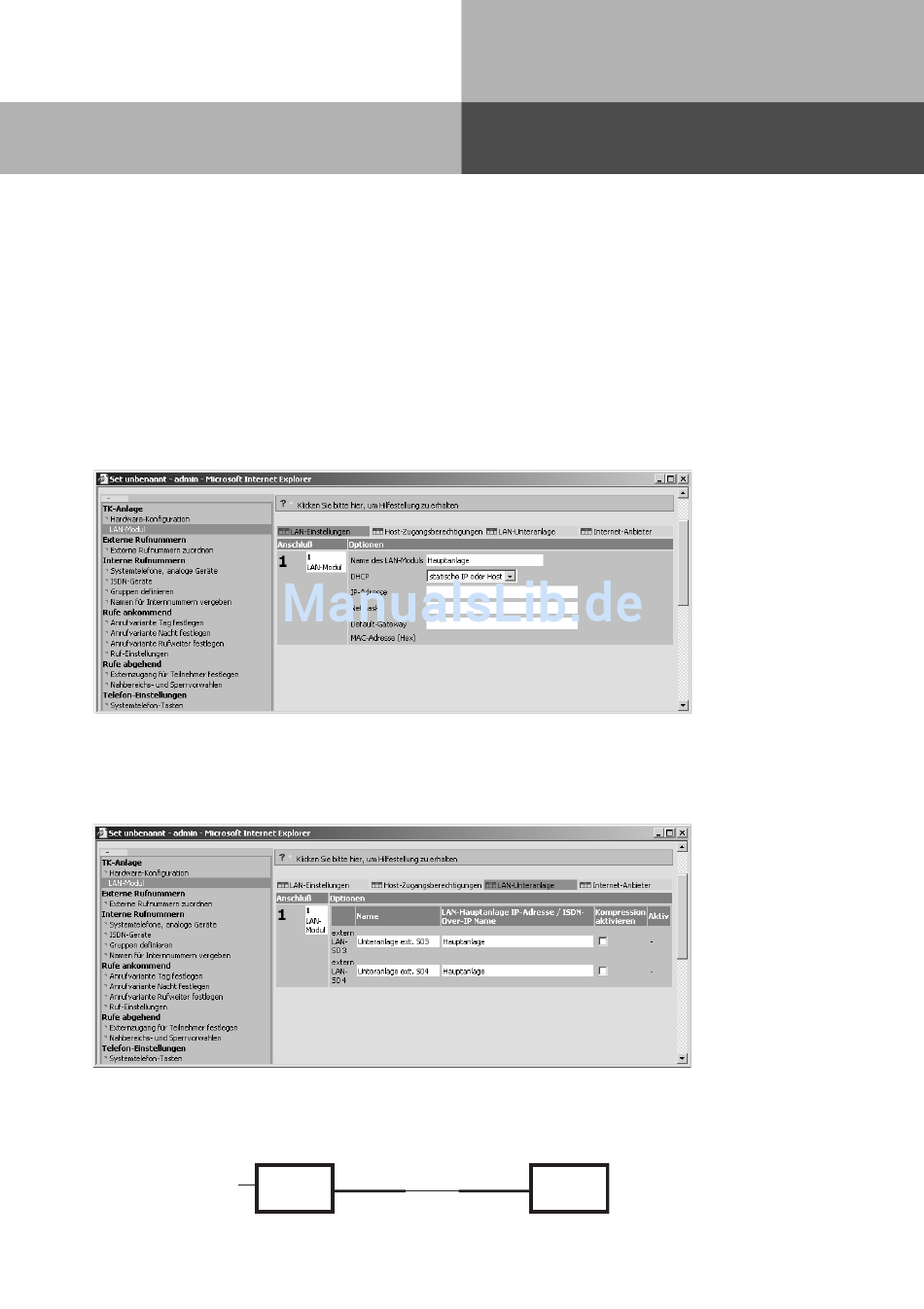

Vorbereitungen:
Geben Sie den IOP Namen der Hauptanlage, z.B. "Hauptanlage", ein.
Geben Sie den IOP Namen der Unteranlage, z.B. "Unteranlage", ein.
Senden Sie die Daten in die jeweilige Anlage.
ACHTUNG: Wenn sich die Komponenten nicht im selben Netzwerk befinden müssen Sie
die IP-Adressen anstatt der IoP-Namen eingeben!
Einstellungen an der Unteranlage:
Die virtuellen S0-Busse "Unteranlage ext. S03" und "Unteranlage ext. S04" der Unteranlage
werden mit dem LAN Modul mit dem IoP Namen "Hauptanlage" verbunden.
Senden Sie die Daten in die Anlage.
Verbindungsschema:
Hauptanlage
Amt
Virtueller Virtueller
externer S0 interner S0
Netzwerk
Unteranlage
