Konfiguration des LAN-Moduls mit
AGFEO TK Suite
Klicken Sie zum Ändern oder Prüfen der Einstellungen im Konfigurator AGFEO TK Suite Set
auf den Menüpunkt /TK-Anlage/LAN-Modul

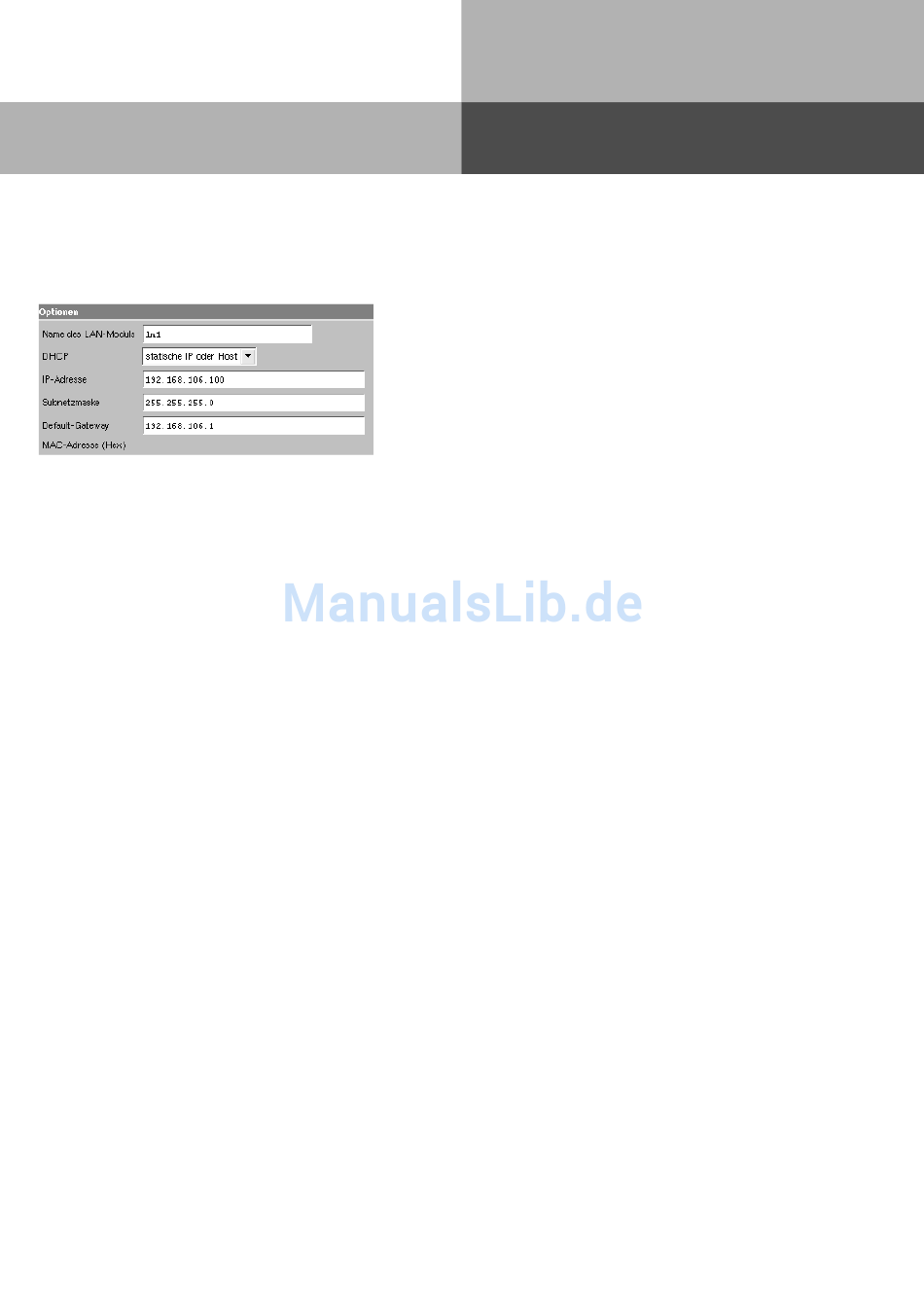

LAN-Einstellungen:
Hier werden die grundsätzlichen Einstellungen des LAN-Moduls vorgenommen.
IoP-Name des LAN-Moduls
Geben Sie bitte zunächst dem LAN-Modul einen eindeutigen Namen (z.B.
"LAN_Modul_AS40", "Büro", "Anlage_A" etc.). Über diesen IoP-Namen identifiziert sich
das LAN-Modul bei anderen IoP-Komponenten z.B. an anderen LAN-Modulen oder evtl. vor-
handenen IoP Plugs. Dies ist erforderlich, damit sich die IoP-Komponenten in einem Netz-
werk mit dynamischen IP-Adressen wiederfinden können. Bitte beachten Sie, daß der IoP
Name und der DNS Name im Netzwerk unabhängig voneinander sind und nicht identisch
sein müssen!
DHCP
In der Betriebsart "automatisch" sucht das LAN-Modul beim Neustart der Anlage oder beim
Einstecken des Netzwerkkabels das Netzwerk nach einem DHCP-Server ab. Wird einer ge-
funden, bezieht es von diesem eine IP-Adresse und arbeitet als "DHCP-Client". Andernfalls
fungiert das LAN-Modul selbst als ein "DHCP-Server". In den anderen Betriebsarten "sta-
tisch", "Client" und "Server" schaltet das LAN-Modul nicht automatisch seine Betriebsart
um. Wenn Sie zwei LAN-Module direkt verbinden, sollten Sie nicht die betriebsart automa-
tisch wählen.
IP-Adresse / Hostname
Unter diesem Punkt können Sie die IP-Adresse entnehmen, unter der das LAN-Modul im
Netzwerk erreichbar ist. Bezieht das LAN-Modul seine IP als DHCP-Client, können Sie die
von einem DHCP-Server vergebene IP-Adresse hier entnehmen. Bei einem Einsatz des
LAN-Moduls als DHCP-Server wird die Standard-IP 192.168.106.100 verwendet.
Bei Nutzung einer statischen IP-Adresse muß die gewünschte IP-Adresse manuell einge-
tragen werden. Über die IP-Adresse ist das LAN-Modul im Netzwerk erreichbar.
Subnetzmaske
Bei Nutzung von statischen IP-Adressen müssen Sie noch die verwendete Subnetzmaske
angeben.
Default-Gateway
Bei Nutzung statischer IP-Adressen können Sie hier, bei abgeschaltetem internen Router,
das Default Gateway eintragen. Dies kann zum Beispiel die IP-Adresse eines externern
DSL-Routers sein. Siehe ausführliche Erläuterung im Glossar.
MAC-Adresse (Hex)
Hier wird die MAC-Adresse Ihres LAN-Moduls angezeigt. Jede MAC-Adresse ist einzigartig
und dient zur EINDEUTIGEN Identifizierung Ihres Moduls.
